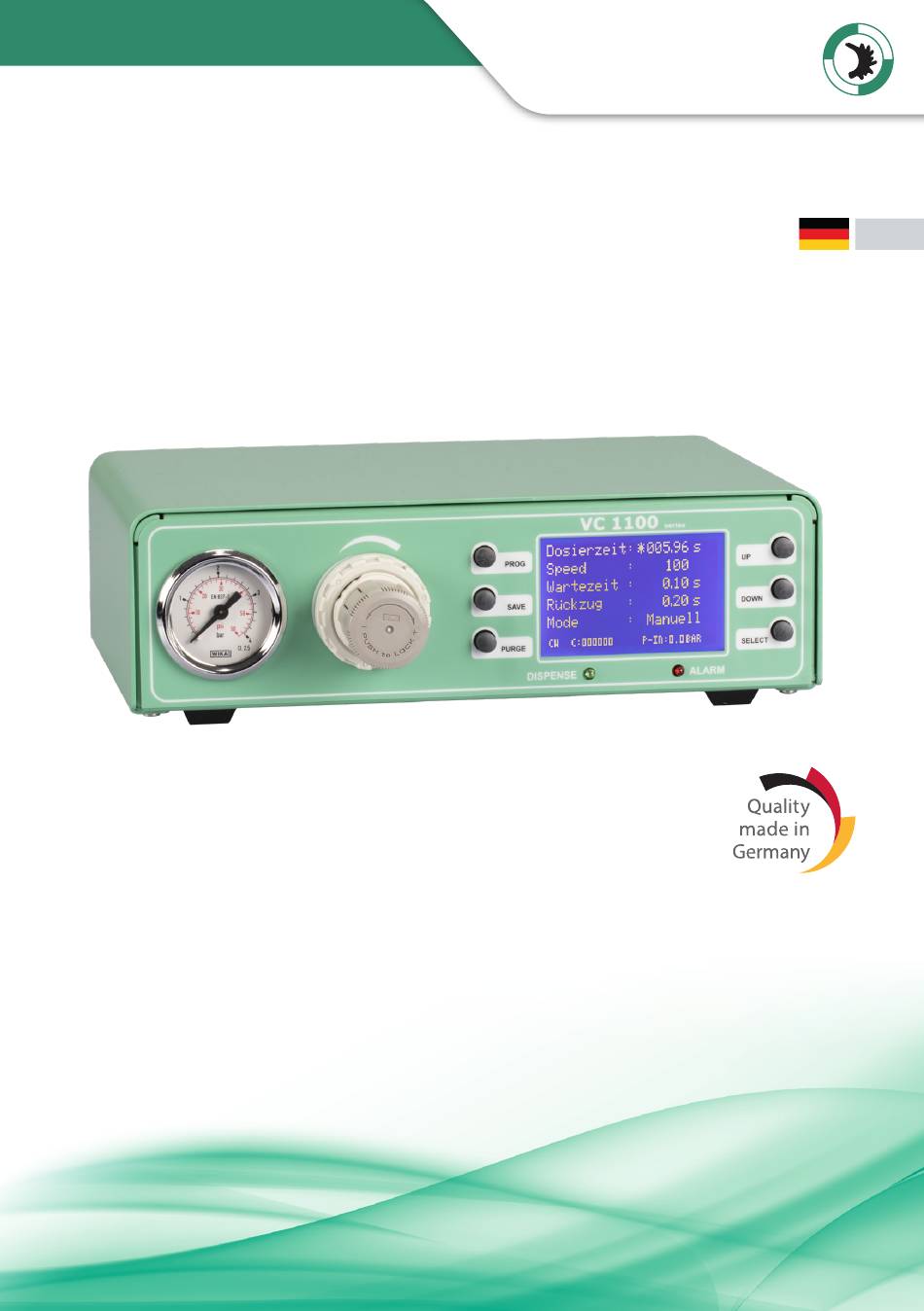

VIEWEG
DE
Bedienungsanleitung
Ventilsteuergerät VC 1100
Version 2021/05-01
© VIEWEG GmbH

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Vieweg VC 1100

  • Seite 1 VIEWEG Bedienungsanleitung Ventilsteuergerät VC 1100 Version 2021/05-01 © VIEWEG GmbH...
  • Seite 2 Bedienungsanleitung VC 1100 VIEWEG...
  • Seite 3: Inhaltsverzeichnis

    Bedienungsanleitung VC 1100 VIEWEG Inhaltsverzeichnis 1 Allgemeines 1 1 Das VC 1100 1 2 Bestimmungsgemäße Verwendung 1 3 Lieferumfang 2 Sicherheitshinweise 2 1 Allgemeines zur Sicherheit 2 2 Gefahren für den Bediener 2 3 Sicherheitshinweise zur Elektrik 2 4 Sicherheitshinweise zu Hilfs- und Betriebsstoffen 3 Über Ihr Ventilsteuergerät...
  • Seite 4: Allgemeines

    B dem Spindelventil DV-5000DFS, das mit einer DC-Spannung von 0 bis 24 V betrieben wird Das VC 1100 steuert sowohl die Druckluft für die Kartusche, als auch die Steuerspan- nung für die eingesetzten Spindelventile Mit dem eingebauten Präzisionsdruckluftreg- ler kann der Materialdruck auf der Kartusche exakt eingestellt werden Für den Luftdruck auf das Material stehen zwei Ausgänge zur Verfügung:...
  • Seite 5: 3 Lieferumfang

    Bedienungsanleitung VC 1100 VIEWEG Zu nicht bestimmungsgemäßer Verwendung zählen: • Änderungen am Gerät und seinen Komponenten, die nicht ausdrücklich in der Bedienungsanleitung empfohlen werden • Einsatz nicht kompatibler, oder beschädigter Ersatzteile • Verwendung von nicht zugelassenem Zubehör oder Hilfsgeräten •...
  • Seite 6: Sicherheitshinweise

    Bedienungsanleitung VC 1100 VIEWEG 2 Sicherheitshinweise 2.1 Allgemeines zur Sicherheit Wird dieses Gerät für andere Zwecke eingesetzt, als in WARNUNG dieser Bedienungsanleitung beschrieben, kann es zu Personen- oder Sachschäden kommen Setzen Sie das Gerät nur gemäß der Anleitung ein 2.2 Gefahren für den Bediener Vor Gebrauch die Bedienungsanleitung sorgfältig lesen...
  • Seite 7: Über Ihr Ventilsteuergerät

    Bedienungsanleitung VC 1100 VIEWEG 3 Über Ihr Ventilsteuergerät 1 Manometer f Druckluftausgang Anschluss Spindelventil 2 Druckregler Anschluss Fußschalter 3 Bedientasten Netzschalter 4 Display Druckluft kontinuierlich 5 Status LEDs Druckluft gepulst Sicherung 2A T Netzeingang I/O-Port Drucklufteingang...
  • Seite 8: Inbetriebnahme

    Drucklufteingang (14) mit einer Druckluftquelle, z B einem Kompressor • Stecken sie den Fußschalter (optional) oder das Steuerkabel eines Dosierroboters in die Buchse für den Fußschalteranschluss (7) auf der Rückseite des VC 1100 • Schließen Sie das Spindelventil an der vorgesehenen Buchse (6) an •...
  • Seite 9: Betrieb

    Anzeige (flüchtig) richtung Eingangsdruck 5.2 Status LEDs Unterhalb des Displays befinden sich die Status-LED´s des VC 1100 DISPENSE Die DISPENSE LED leuchtet während der Motor des Spindel- ventiles dreht Dabei ist die Drehrichtung nicht berücksichtigt ALARM Die ALARM LED leuchtet, wenn einer der folgenden Zustände...
  • Seite 10: 3 Bedientasten

    Bedienungsanleitung VC 1100 VIEWEG 5.3 Bedientasten Durch drücken der PROG-Taste können Sie zwischen sieben Programmen wählen Beim Betätigen der Taste wird das jeweils nächste Programm aufgerufen Mit der SAVE - Taste können Sie die eingestellten Werte in ein Programm übernehmen Zum abspeichern drücken Sie die SAVE - Taste für min 2 Sekunden Mit den UP und DOWN - Tasten kann...
  • Seite 11: Einstellbare Parameter

    Dosierung läuft solange das Dosiersignal (Fußschalter / Spülen / I/O-Start) anliegt und beginnt anschließend wieder bei 0 00 Sekunden Diese Betriebsart wird gewählt, wenn der VC 1100 von einem externen Gerät oder Fußschalter gesteuert werden soll PROG 1-7: Ist eines der internen Programme 1 bis 7 gewählt, so läuft jede Dosierung mit der im jeweiligen Programm abgespeicherten Dosierzeit ab, unab- hängig wie lange das Dosiersignal (Fußschalter / Spülen / I/O-Start)
  • Seite 12: 5 Einstellung Des Rückzugs

    „entgegen Uhrzeigersinn“ (ccw - counter clockwise) umgestellt werden 6.8 Tastensperre Durch Drücken der Tastenkombination SAVE + PRG kann kann beim VC 1100 eine Tastensperre aktiviert werden um unbeabsichtigtes Verstellen der Dosierparameter durch nicht authorisiertes Personal zu verhindern Die Tastensperre wird über ein kleines...
  • Seite 13: 2 Einstellungen

    Bedienungsanleitung VC 1100 VIEWEG 7.2 Einstellungen Durch betätigen der SELECT - Taste kann zwischen den Menüpunkten umgeschaltet werden (signalisiert durch das Markierungssternchen) Sprache: Durch Betätigen der Tasten UP/DOWN kann die Menüsprache zwischen Deutsch und Englisch umgeschaltet werden Richtung: Durch Betätigen der Tasten UP/DOWN kann die Drehrichtung des Spindelventils geändert werden:...
  • Seite 14: Wartung Und Reinigung

    Bedienungsanleitung VC 1100 VIEWEG 8 Wartung und Reinigung Das Produkt ist wartungsfrei Lassen Sie eine Reparatur nur durch den Hersteller durchführen Verwenden Sie zur Reinigung des Gehäuses nur trockene oder feuchte Tücher, niemals Reinigungsmittel wie Benzin oder Verdünner 9 Entsorgung Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß...
  • Seite 15: Elektrische Anschlüsse

    Bedienungsanleitung VC 1100 VIEWEG 11 Elektrische Anschlüsse 11.1 I/O-Port Typ: 15-pol SubD Buchse 2-reihig Belegung: siehe nachfolgende Tabelle Pin Nr Input / Output Beschreibung Bemerkung: Reserviert Reserviert 24 V DC 24 V DC Ausgang BUSY Gerät dosiert Eingang START Startet Dosiervorgang...
  • Seite 16: 11 2 Spindelventil

    Bedienungsanleitung VC 1100 VIEWEG 11.2 Spindelventil Typ: LEMO Buchse 2-pol: EGG 00 302 CLL Belegung: Pin 1 (rot) 0-24 V Spindelventil Pin 2 0 V (GND) Spindelventil Gegenstecker: LEMO Stecker 2-pol FGG 00 302 CLAD35 11.3 Fußschalter: Belegung: Schliesskontakt zwischen Pin 1 + 3 startet den...
  • Seite 17: 11 4 Schaltungsdiagramme

    Bedienungsanleitung VC 1100 VIEWEG 11.4 Schaltungsdiagramme VC1100 Digitale Eingänge: Das Eingangssignal ist aktiv, wenn der Optokoppler eingeschaltet ist Opto- Die Eingänge sind aktiviert, wenn der koppler Input Eingangspin mit dem GND-Pin Microcontroller kurzgeschlossen ist I/O-Port Input VC1100 Digitale Ausgänge: Ist der digitale Ausgang gesetzt,...
  • Seite 18: Konformitätserklärung

    Bedienungsanleitung VC 1100 VIEWEG 12 Konformitätserklärung CE Konformitätserklärung • EG-Niederspannungsrichtlinie 2014/35/EU • EG-Richtlinie Elektromagnetische Verträglichkeit 2014/30/EU Hiermit erklären wir, dass das folgend genannte Produkt den Bestimmungen der oben gekennzeichneten Richtlinien und aufgrund seiner Konzipierung und Bauart, sowie in der von uns in Verkehr gebrachten Ausführung den ein- schlägigen Bestimmungen entspricht...
  • Seite 19 Bedienungsanleitung VC 1100 VIEWEG...
  • Seite 20 VIEWEG www.dosieren.de VIEWEG GmbH Dosier- und Mischtechnik Gewerbepark 13 85402 Kranzberg Deutschland / Germany Tel. +49 8166 6784 -0 info@dosieren.de www.dosieren.de...
