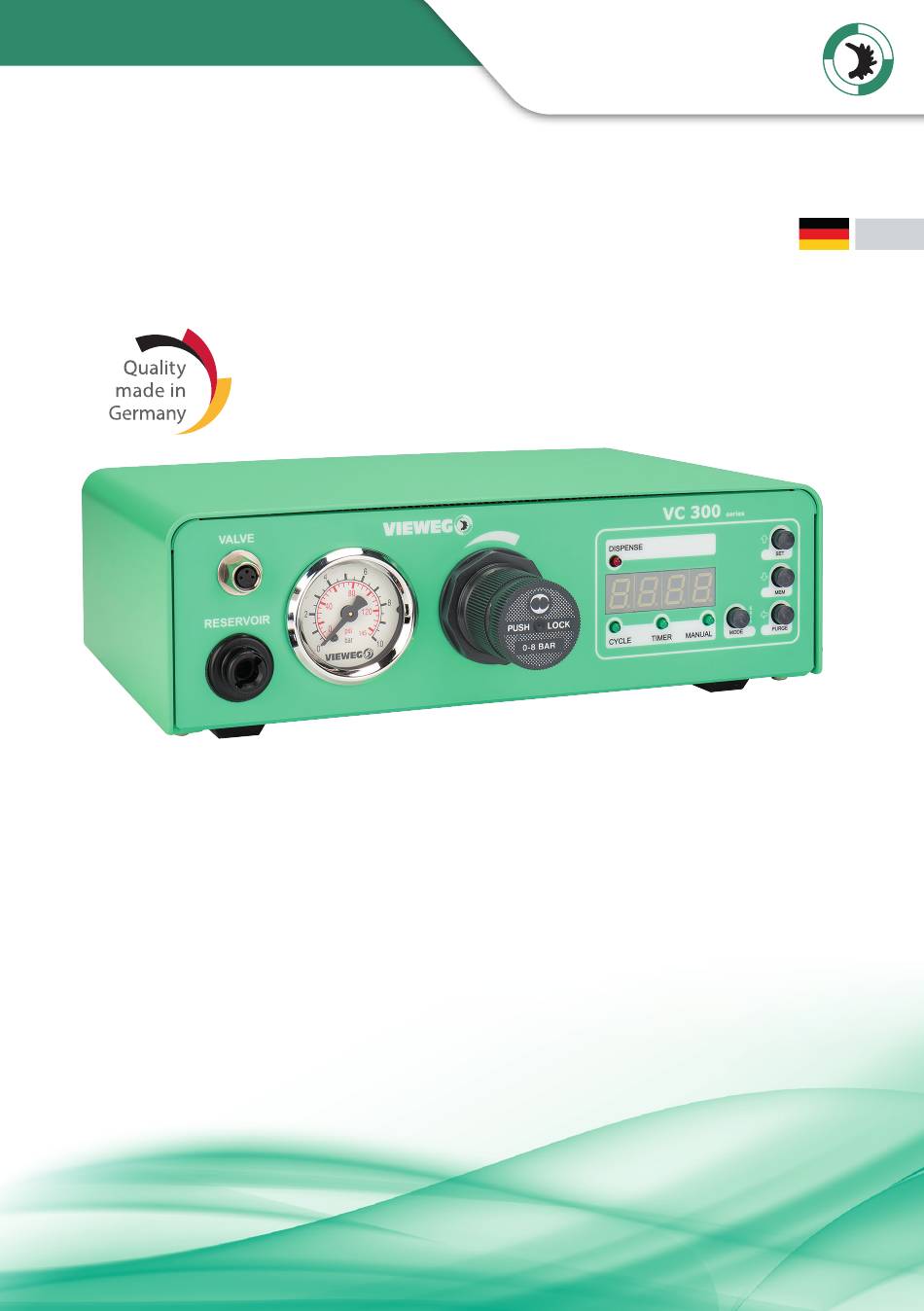

- Seite 1 VIEWEG Bedienungsanleitung Ventilsteuergerät VC 300 Version 2023/10-01 © VIEWEG GmbH...
- Seite 2 VIEWEG Deutsch...
- Seite 3 Bedienungsanleitung VC 300 VIEWEG Deutsch Inhaltsverzeichnis 1 Allgemeines 1 1 Das VC 300 1 2 Bestimmungsgemäße Verwendung 1 3 Lieferumfang 2 Sicherheitshinweise 2 1 Allgemeines zur Sicherheit 2 2 Gefahren für den Bediener 2 3 Sicherheitshinweise zur Elektrik 2 4 Sicherheitshinweise zu Hilfs- und Betriebsstoffen 3 Über Ihr Ventilsteuergerät...
- Seite 4 Sie sich bitte direkt an uns Ihre VIEWEG GmbH 1.1 Das VC 300 Die VC 300 Ventilsteuergerät Serie umfasst mehrere Modelle, die sich in ihren techni- schen Ausführungen nur geringfügig voneinander unterscheiden Aus diesem Grund wird im Folgenden nur vom VC 300 gesprochen Das VC 300 dient zur präzisen Steuerung von dafür geeigneten pneumatisch gesteu-...
- Seite 5 Bedienungsanleitung VC 300 VIEWEG Zu nicht bestimmungsgemäßer Verwendung zählen: • Änderungen am Gerät und seinen Komponenten, die nicht ausdrücklich in der Bedienungsanleitung empfohlen werden • Einsatz nicht kompatibler, oder beschädigter Ersatzteile • Verwendung von nicht zugelassenem Zubehör oder Hilfsgeräten •...
- Seite 6 Bedienungsanleitung VC 300 VIEWEG 2 Sicherheitshinweise 2.1 Allgemeines zur Sicherheit Wird dieses Gerät für andere Zwecke eingesetzt, als in WARNUNG dieser Bedienungsanleitung beschrieben, kann es zu Personen- oder Sachschäden kommen Setzen Sie das Gerät nur gemäß der Anleitung ein 2.2 Gefahren für den Bediener Vor Gebrauch die Bedienungsanleitung sorgfältig lesen...
- Seite 7 Bedienungsanleitung VC 300 VIEWEG 3 Über Ihr Ventilsteuergerät 1 Elektrischer Anschluss speedBOX 11 Anschluss für Fußschalter 2 Manometer für Druckluftausgang 12 Netzschalter 3 Druckregler 13 Sicherung 2 A T 4 Bedientasten 14 Netzeingang 5 Modus LEDs 15 I/O-Port 6 Digitalanzeige...
- Seite 8 Vorderseite des Gerätes kurz auf Wenn nur noch eine der Modus-LEDs leuchtet, ist das Gerät betriebsbereit • Schließen sie den Anschlussschlauch des Kartuschenadapters an den Druckluftausgang des VC 300 an und stellen Sie den Dosierdruck mit dem Druckminderer ein • Testen Sie Ihren Aufbau, indem Sie ggf die MODE-Taste mehrmals drücken bis die MANUAL-LED leuchtet und drücken...
- Seite 9 Fußschalter speedBOX Nadelventil 5 Betrieb 5.1 Die unterschiedlichen Betriebsmodi Das VC 300 verfügt über drei unterschiedliche Betriebsmodi, die mit der Taste MODE Taste gewählt werden Der eingestellte Modus wird durch eine leuchtende Status-LED angezeigt MANUAL Mode Im manuellen Modus (MANUAL) steuern Sie das Ventilsteuergerät mit dem Fuß- oder Fingerschalter (optional) oder durch Drücken der Taste PURGE Das Gerät dosiert, solan-...
- Seite 10 Bedienungsanleitung VC 300 VIEWEG TIMER Mode Im Zeitsteuermodus (TIMER) dosiert das Gerät für die Dauer einer voreingestellten Dosierzeit Dieser Modus ist praktisch, wenn Sie mehrmals die gleiche Menge Material dosieren möchten Cycle Mode Im Kreislaufmodus (CYCLE) führt das Ventilsteuergerät fortlaufend eine Abfolge aus Dosierung und Wartezeit aus Der CYCLE Modus kann verwendet werden, wenn das Werkstück gewechselt werden muss oder an eine andere Position dosiert werden soll...
- Seite 11 Bedienungsanleitung VC 300 VIEWEG Wählen Sie mit den Tasten Pfeil-nach-oben (ñ) und Pfeil-nach- unten (ò) einen von neun Speicherplätzen (Sv 1 bis Sv 9) Mit der Taste EXIT speichern Sie die Dosierzeit ab und kehren in den TIMER Modus zurück...
- Seite 12 Durch erneutes Drücken der Taste MEM wechseln Sie zu den Speicher-plätzen Die Anzeige zeigt "Sv 1" an Das VC 300 verfügt über insgesamt neun Speicherplät- WICHTIG ze Verwenden Sie für das Abspeichern einer Wartezeit einen anderen Platz, als für eine Dosierzeit Wählen Sie mit den Tasten Pfeil-nach-oben (ñ) und Pfeil-nach-...
- Seite 13 Bedienungsanleitung VC 300 VIEWEG Um eine Wartezeit aus dem Speicher zu laden, wechseln Sie mit der Taste MODE in den Modus CYCLE Verfahren Sie beim Laden der Wartezeit wie beim Laden der Dosierzeit Mit der Taste EXIT wird der Wert geladen Das Gerät kehrt in den TIMER Modus zurück...
- Seite 14 Bedienungsanleitung VC 300 VIEWEG 6.1 Aufrufen des Menüs für Drucküberwachung Zum Aufrufen des Menüs für die Drucküberwachung halten Sie während des Einschaltens des Gerätes die Tasten SET und MEM gedrückt Das Digitaldisplay zeigt nun die Einheit für die Druckanzeige an ("bar"...
- Seite 15 Bedienungsanleitung VC 300 VIEWEG 8 Entsorgung Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen Elektrotechnische Teile dürfen nicht über den Hausmüll entsorgt werden Nach Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) sind diese an den dafür eingerichteten Sammelstellen abzugeben um einer Wiederverwendung zugeführt zu werden...
- Seite 16 Bedienungsanleitung VC 300 VIEWEG Legen Sie hier KEINE externe Versorgungsspannung an! WICHTIG Dies kann zu einem Defekt im Gerät führen Pin Nr. Input / Output Beschreibung Bemerkung Reserviert Reserviert 24V DC 24V DC Ausgang BUSY Gerät dosiert Eingang START Startet Dosiervorgang...
- Seite 17 Bedienungsanleitung VC 300 VIEWEG 10.3 Schaltungsdiagramme VC 300 Digitale Eingänge: Das Eingangssignal ist aktiv, wenn der Optokoppler eingeschaltet ist Opto- Die Eingänge sind aktiviert, wenn der koppler Input Eingangspin mit dem GND-Pin Microcontroller kurzgeschlossen ist I/O-Port Input VC 300 Digitale Ausgänge:...
- Seite 18 Bedienungsanleitung VC 300 VIEWEG 11 Konformitätserklärung CE Konformitätserklärung • EG-Niederspannungsrichtlinie 2014/35/EU • EG-Richtlinie Elektromagnetische Verträglichkeit 2014/30/EU Hiermit erklären wir, dass das folgend genannte Produkt den Bestimmungen der oben gekennzeichneten Richtlinien und aufgrund seiner Konzipierung und Bauart, sowie in der von uns in Verkehr gebrachten Ausführung den ein- schlägigen Bestimmungen entspricht...
- Seite 20 VIEWEG www.dosieren.de VIEWEG GmbH Dosier- und Mischtechnik Gewerbepark 13 85402 Kranzberg Deutschland / Germany Tel. +49 8166 6784 -0 info@dosieren.de www.dosieren.de...
