Merax MS291679AAA Benutzerhandbuch Seite 7

Oder Sie stecken den Sitz einfach von vorne in die Schienen, bevor die Laufschienen
fest fixiert sind, um die Begrenzer nicht entfernen zu müssen.

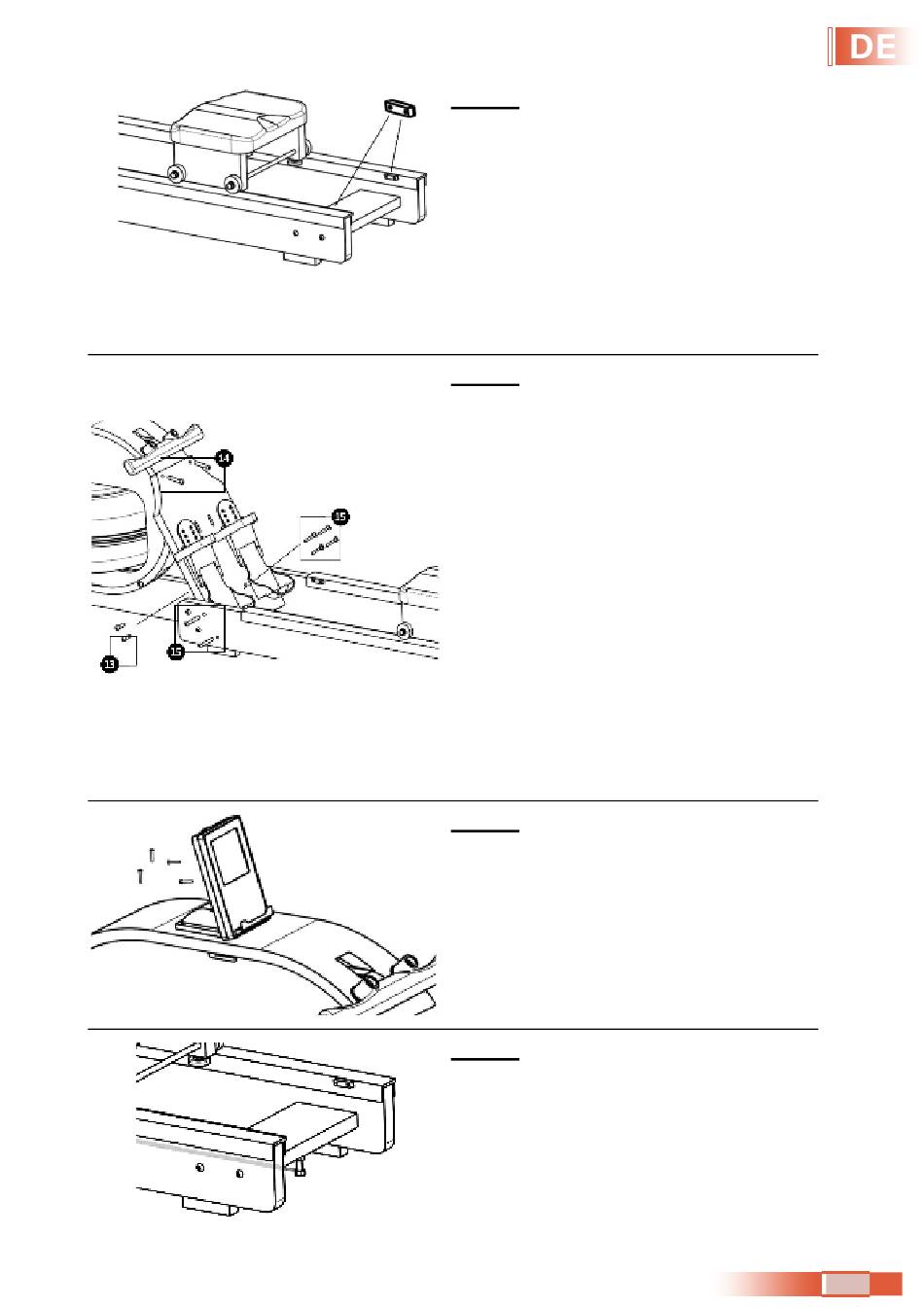

Schritt 5
Entfernen Sie die Spurbegrenzer von den
hinteren Schienen. Setzen Sie dann den Sitz in
die Schienen ein. Achten Sie darauf, dass die
Kerbe am Sitz nach hinten zeigt. Bringen Sie
dann die beiden Spurbegrenzer wieder an.
Schritt 6
Schieben Sie die
zusammen. Legen Sie die Fußplatte auf die
Metallwinkel. Befestigen Sie die Fußplatte in der
Mitte des vorderen Rahmens mit vier M8x45
Schrauben und Unterlegscheiben (15) & (18).
Befestigen Sie nun die Fußplatte an der
Oberseite der Tankeinheit mit zwei M8x35
Schrauben und Unterlegscheiben (14) & (18),
sowie vier weiteren Schrauben M8x45 und
Unterlegscheiben (15) & (18) seitlich durch die
Laufschienen.
Dann die vier Schrauben M8x20 (13) von hinten
durch den Metallwinkel
schrauben.
Schritt 7
Montieren Sie das Display (2) mit vier Schrauben
(19) oben auf der Tankeinheit (1). Verbinden Sie
anschließend das Datenkabel mittels Stecker.
Schritt 8
Haken Sie den Rückzugsgummi in die Öse am
hinteren, unteren Ende des Rahmens ein.
beiden Rahmenhälften
in die Fußplatte
07
