6. Montage

Hinweis: Die Montagezeit beträgt ca. 30 Minuten und sollte wenn möglich von 2 Personen
durchgeführt werden.
Hinweis: Bitte lösen Sie zuerst das Rückzugsgummi und legen Sie es unten an. Dies erleichtert
Ihnen die Installation in den vorherigen Schritten.
Hinweis: Der Bogen des Metallwinkels (5) muss nach unten montiert werden.

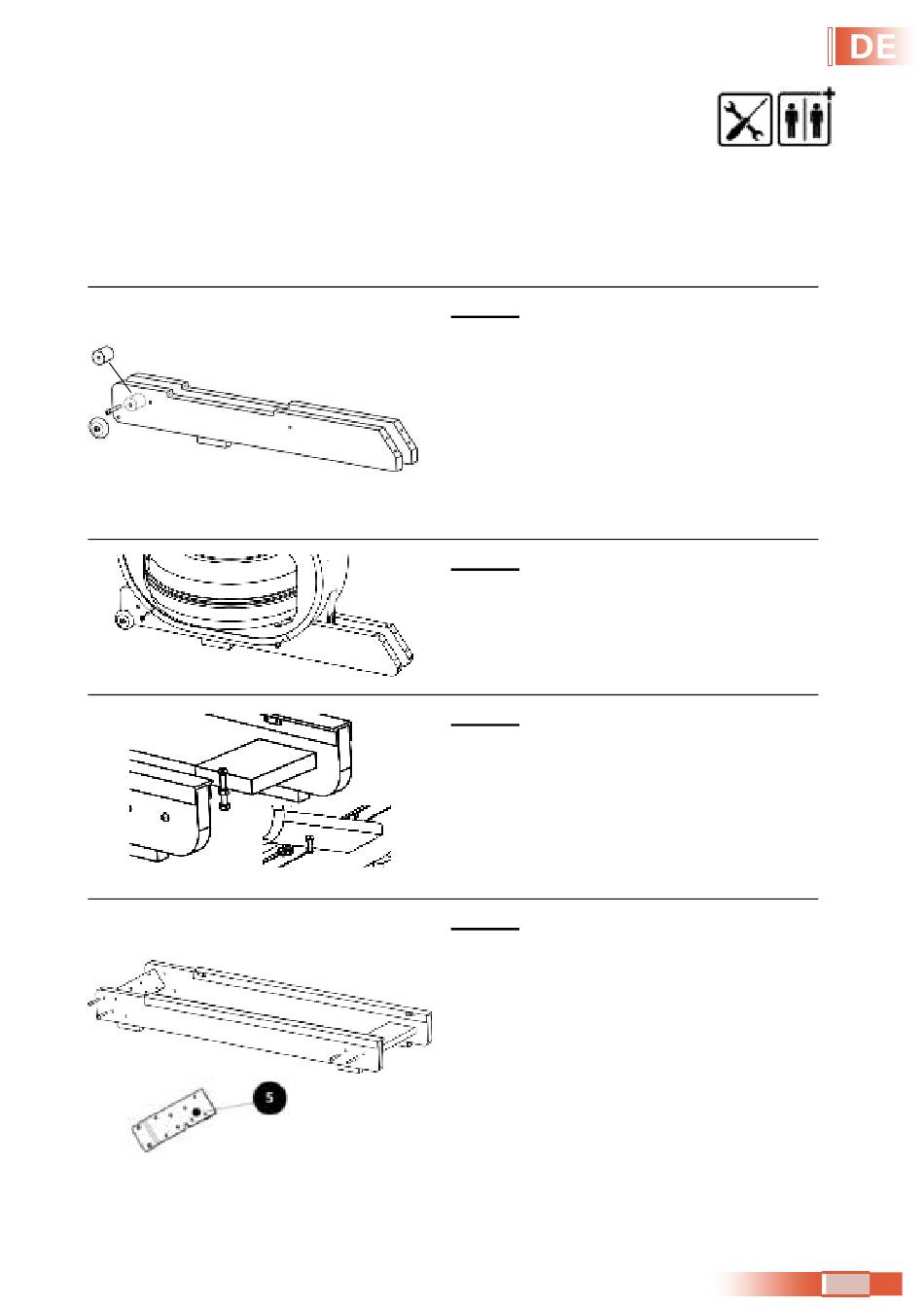

Schritt 1
Verbinden Sie das rechte vordere Rahmenteil (9)
und das linke vordere Rahmenteil (10) mit dem
Distanzstück (11) mit zwei M8 x45 Schrauben
und Unterlegscheiben (15) & (18).
Stecken Sie die beiden Räder (12) von außen
durch den Rahmen und befestigen Sie diese mit
je einer rutschfesten Mutter (17) von innen.
Schritt 2
Setzen Sie die Tankeinheit (1) auf den vorderen
Rahmen und befestigen Sie sie mit vier M8x45
Schrauben und Unterlegscheiben (15) & (18).
Schritt 3
Setzen Sie die Schraube M8*60 (16) in das
Verbindungsbrett (6) ein, wobei eine rutschfeste
Mutter (17) sie an dem Brett befestigt und eine
andere rutschfeste Mutter (17) als festes Ende
für das Rückzugsgummi dient.
Schritt 4
Verbinden Sie die rechte Laufschiene (7) und die
linke Laufschiene (8) mit dem Metallwinkel (5)
mit vier M8x45 Schrauben & Unterlegscheiben &
Muttern (15) & (18) & (17) und mit dem
Verbindungsbrett (6) mit vier M8x45 Schrauben
und Unterlegscheiben (15) & (18).
