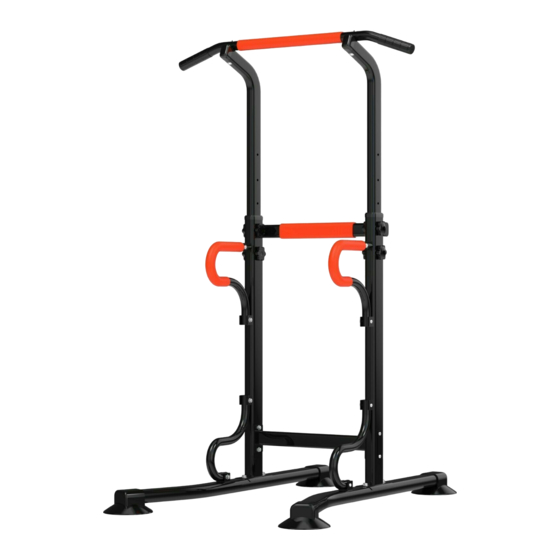

Merax Dip-Station MS282322 Benutzerhandbuch
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks

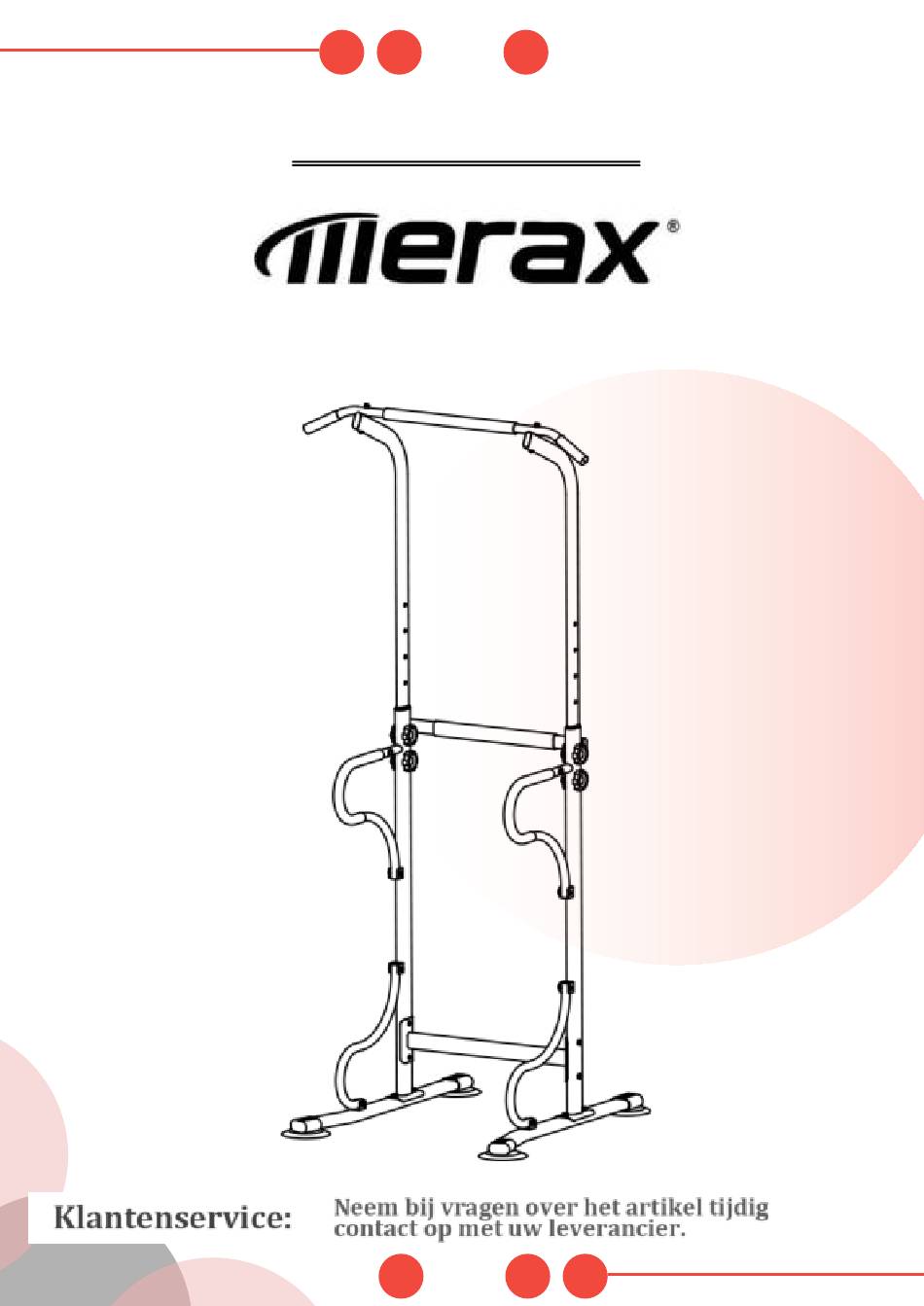

Dip-Station
BENUTZERHANDBUCH
MS282322
Gefeliciteerd met het kiezen van dit product.
Lees voor het eerste gebruik van dit product de handleiding aandachtig door en gebruik het apparaat
alleen zoals beschreven in de handleiding om gevaar en letsel te voorkomen.
Bewaar deze handleiding voor toekomstig gebruik.
Inhaltsverzeichnis
Verwandte Anleitungen für Merax Dip-Station MS282322
Inhaltszusammenfassung für Merax Dip-Station MS282322
- Seite 28 Dip-Station BENUTZERHANDBUCH MS282322 Herzlichen Glückwunsch zur Auswahl dieses Produkts. Bevor Sie dieses Produkt zum ersten Mal verwenden, lesen Sie bitte das Handbuch sorgfältig durch und verwenden Sie das Gerät nur wie im Handbuch beschrieben, um Gefahren und Verletzungen zu vermeiden. Bitte bewahren Sie dieses Handbuch zum späteren Nachschlagen auf.
-
Seite 29: Installationsdiagramm
Installationsdiagramm Komplette Installation: wie in der Abbildung gezeigt... -
Seite 30: Sicherheitshinweis
Vielen Dank für den Kauf dieses Produkts. Um dieses Produkt richtig zu verwenden, lesen Sie diese Anleitung bitte sorgfältig durch. Sicherheitshinweis Nicht verwenden, wenn Sie krank oder müde sind Kinder sollten von Erwachsenen begleitet werden, um Unfälle zu vermeiden ... - Seite 31 Schritt 1: Öffnen Sie das Paket und bestätigen Sie die Produktmontagebasis Rahmenbasis 2 PCS Hauptrahmen 2 PCS Verlängerungsrohr 2 PCS Verbindungsrohr 1 PC Verstärkung 2 PCS Parallelbarren 2 PCS Rückenlehnen 1 PC Hebel Horizontale Linie 1 PC Fußabdeckung 4 PCS...
-
Seite 32: Toolkit-Zubehör
Toolkit-Zubehör Halbrundkopf- Halbrundkopfschraube Sechskantschraube Vierkanthalsschraube M8*80 (2 PCS) M8*15 (2 PCS) M8*40 (4 PCS) Sechskantschraube Kunststoffgriffschraube Kunststoffgriffmutter M8*40 (10 PCS) M8*45 (4 PCS) (4 PCS) M8 Mutter Sechskantschraubenpfosten Sechskantschraube (16 PCS) M6*20 (2 PCS) M6*15 (2 PCS) Lichtbogendichtung Runde Dichtung Verstärktes Eisenblech (8 Pcs) (6 PCS) - Seite 33 Schritt 2: installieren vier-Fuß 1) Vierfußabdeckung bzw. in das Fußrohr (beachten Sie, dass die Fußabdeckung parallel zum Boden verläuft) Schritt 3: Installieren Sie das Hauptrohr 1) das Anschlussstück des Hauptrohres mit der M8 Mutter des Stiftrohres durch die Unterseite mit der halbrunden Vierkantschraube festziehen...
- Seite 34 Schritt 4: die Verstärkung einbauen 1) vier Sechskantschrauben M8*40 von außen einsetzen und mit Muttern M8 festziehen Schritt 5: Installieren Sie den Hauptrahmen 1) mit vier Sechskantschrauben M8*40 an der Verstärkungsplatte, und von außen durch, mit M8- Muttern festziehen...
- Seite 35 Schritt 6: Parallelbarren einbauen 1) Lochausrichtung, oben mit M6*20 Schraube fixieren, Bogendichtung platzieren, mit M6*15 Sechskantschraubenbefestigung unteres Ende mit M8*40 Sechskantschraube durch M8 Mutter befestigt Schritt 7: Rückenlehnen Hebel einbauen 1) Die Größe des inneren und äußeren Lochs des Rückenlehnen Rohres stimmt nicht überein, das große Loch wird nach innen montiert, mit M8 * 15 Halbkreisschrauben in die Befestigung...
- Seite 36 Schritt 8: Installieren Sie die horizontale Stange 1) Querstange auf Oberarm aufsetzen, Lochausrichtung mit Halbrundkopf M8*90 Schraube von unten durchziehen, mit M8 Muttern festziehen arc Dichtung Dichtung Schritt 9: Installieren Sie das Schraubstockrohr, stellen Sie die Höhe für ihre eigenen 1) direkt von der Oberseite des Hauptrahmens durch das Schraubstockrohr, auf die entsprechende Höhe, die Lochausrichtung einstellen 2) Ziehen Sie die M8 * 45 Kunststoffgriffschraube durch die Kunststoffgriffmutter von M8 im...
