2.4.1

Baugruppen und Funktionsmerkmale

13 Typenschild
11 Abwasserbehälter
14 Abwasserpumpe(n)
15 Hosenrohr / Druckanschluss
16 Rück ussverhinderer
17 Absperrschieber *
19 Zulaufanschluss DN100/150
18 Entlüftungsanschluss DN70
31 Reinigungsdeckel
39 Anbohr ächen Zulauf
40 Anschluss Handmembranpumpe DN40
41 Niveaugeber **
42 Klappe Rück ussverhinderer
* Optional
** Tauchrohr (wenn nicht anders kon guriert)
Die Abbildung kann sich in Form und Ausprägung
von den Ausstattungsmerkmalen Ihrer Anlage unterscheiden.
Abgebildet ist jeweils eine Anlage in der Ausführung Duo.
Die Ausführung Mono wird mit einer Pumpe ausgeliefert.

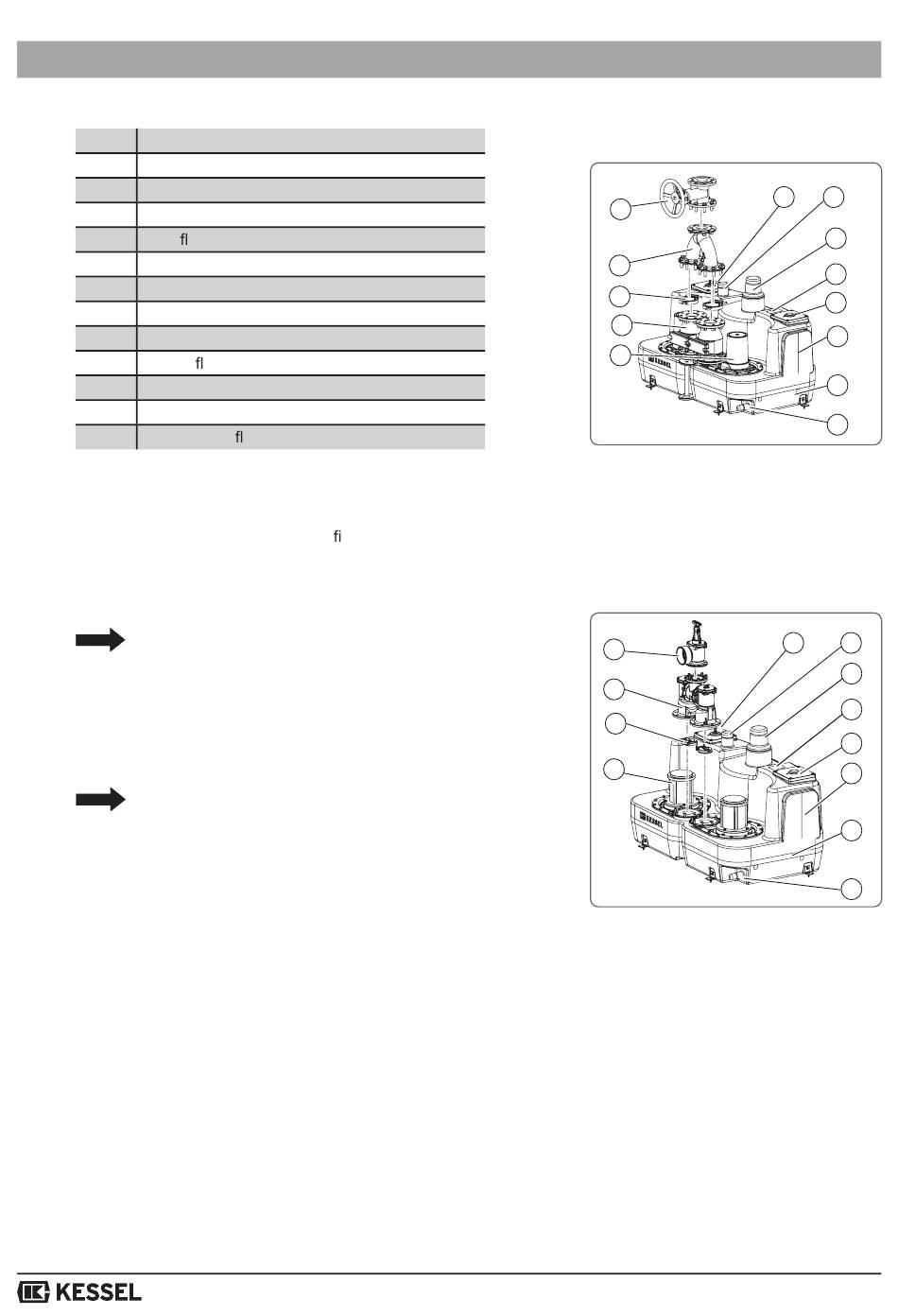

Abbildung Anlage mit Armaturen aus Grauguss = [4],
Kunststoff = [5].
Bei der Anlage Aqualift F XL 200 ist der Anschluss
Handmembranpumpe <40> seitlich angebracht.
ALLGEMEINES
8/168
*
17
15
42
16
14
[4]
17 *
16
42
14
[5]
41 18
19
13
31
39
11
40
41 18
19
13
31
39
11
40
