4.2.4

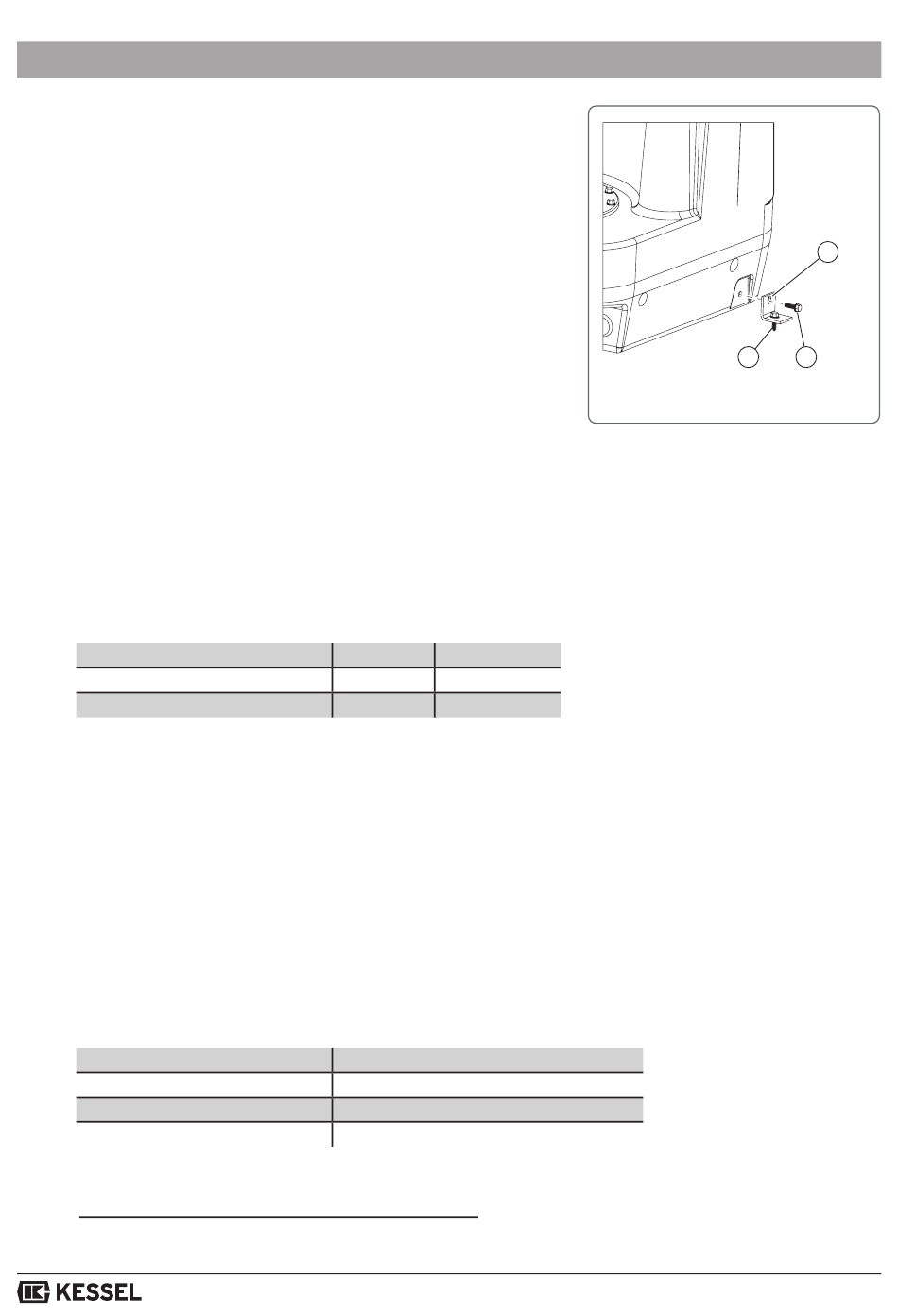

Bodenbefestigung
Nur die mitgelieferten Schrauben <36> für die Befestigung der
Haltewinkel <37> am Abwasserbehälter verwenden. Andere
Schrauben können zur Undichtigkeit des Behälters führen.
• Haltewinkel an den vier
befestigen.
• Haltewinkel mit dem mitgelieferten Befestigungsmaterial (7)
mit dem Boden verschrauben (Auszugsfestigkeit min. 0,9 kN*).
• Schrauben aus dem Lieferumfang sind für Betonboden
(B25, 0,9 kN Auszugsfestigkeit) ausgelegt
4.3.
Schaltgerät installieren
• Schaltgerät entsprechend der Betriebs- und Wartungsanleitung des Schaltgeräts installieren. Dabei die elek-
trischen Anschlüsse der Pumpe(n) und den Anschluss des Drucksensors (alternativ andere Niveaugeber) am
Schaltgerät anschließen.
Die Anschlusslängen (Kabel, Druckleitung) können wie folgt verlängert werden:
Schwimmer und Pegelsonde
Drucksensor
Pumpe(n)
• Nach der Initialisierung die Anlagenparameter wie folgt eingeben:
Schaltgerät KESSEL Aqualift F Comfort 230V
- Typ Aqualift: Hebeanlage F XL xxx l (xxx = Behältervolumen)
- Pumpentyp: Gemäß Lieferschein
Schaltgerät KESSEL Aqualift F Comfort 400V
Im Menü 3.6 Leistungsgröße die passende Anlage auswählen.
Ist diese nicht vorhanden, Sonderanlage wie folgt auswählen:
Bei Pumpentyp
SPF 1500
SPF 3000
SPF 4500 oder SPF 5500
Anschließend die Parameter der nachstehenden Tabelle einstellen bzw. die Einstellung überprüfen.
Zwei Punkte bei KESSEL Hebeanlage Aqualift F XL 200
1)
MONTAGE
Punkten am Abwasserbehälter
1)
Standard
5 m
5 m
5 m
Einstellung im Menü 3.6 Leistungsgröße
Sonderpumpe <4A
Sonderpumpe <6,3A
Sonderpumpe <10,0A
14/168
verlängerbar bis
15 m
15 m
30 m
37
7
36
[12]
2016/05
