Logosol B751 PRO Bedienungsanleitung Seite 17

01-00668
12

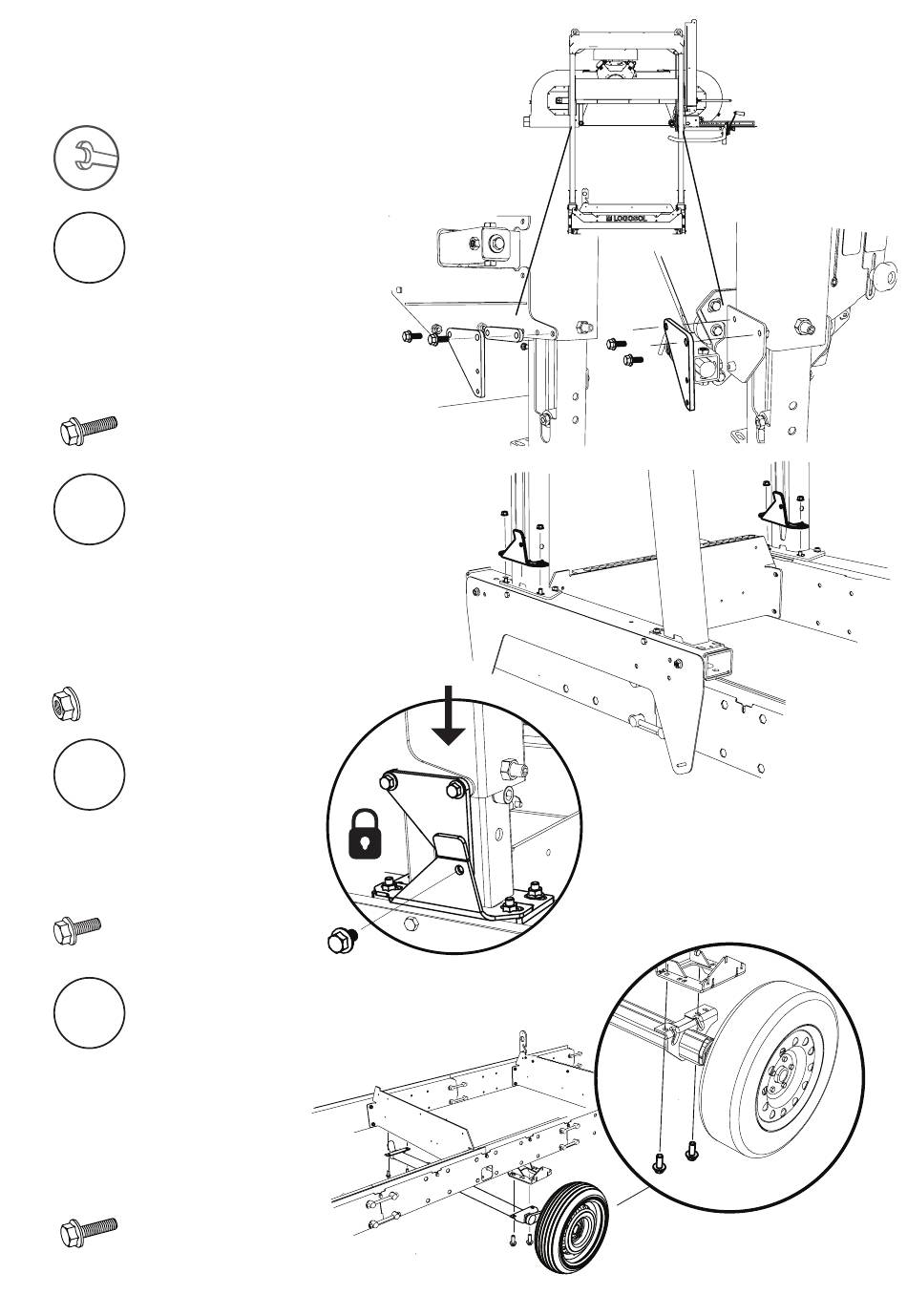

Installieren Sie die Anschläge für die Verriege-
lung des Sägekopfes an den Sägekopfrohren.
Beachten Sie, dass auf der Ausblasseite des
Sägekopfes zwischen der Verriegelungsplat-
te und dem Sägekopfrohr ein Abstandhalter
montiert werden muss.
4 x
13
Montieren Sie die Anschläge zur Verriegelung
des Sägekopfes auf der Bodenplatte des jeweiligen
Sägekopfrohres. Gehen Sie beim Lösen der Schraub-
verbindungen vorsichtig vor, da die Schrauben sonst
unten aus dem Holm fallen können. Verwenden Sie
die vorhandenen Muttern.
4 x M8
14
Während des Transports werden
die Anschläge mit den Flansch-
schrauben gesichert.
2 x
15
Installieren Sie die Radachse am
Sägebett. Beachten Sie bei der
Montage die Längsposition des
Radachslagers am Sägebett.
4 x
M8x25
M8x12
M12x30
TRAILERKIT 1300 KG
17
