Inhaltszusammenfassung für Logosol B1001

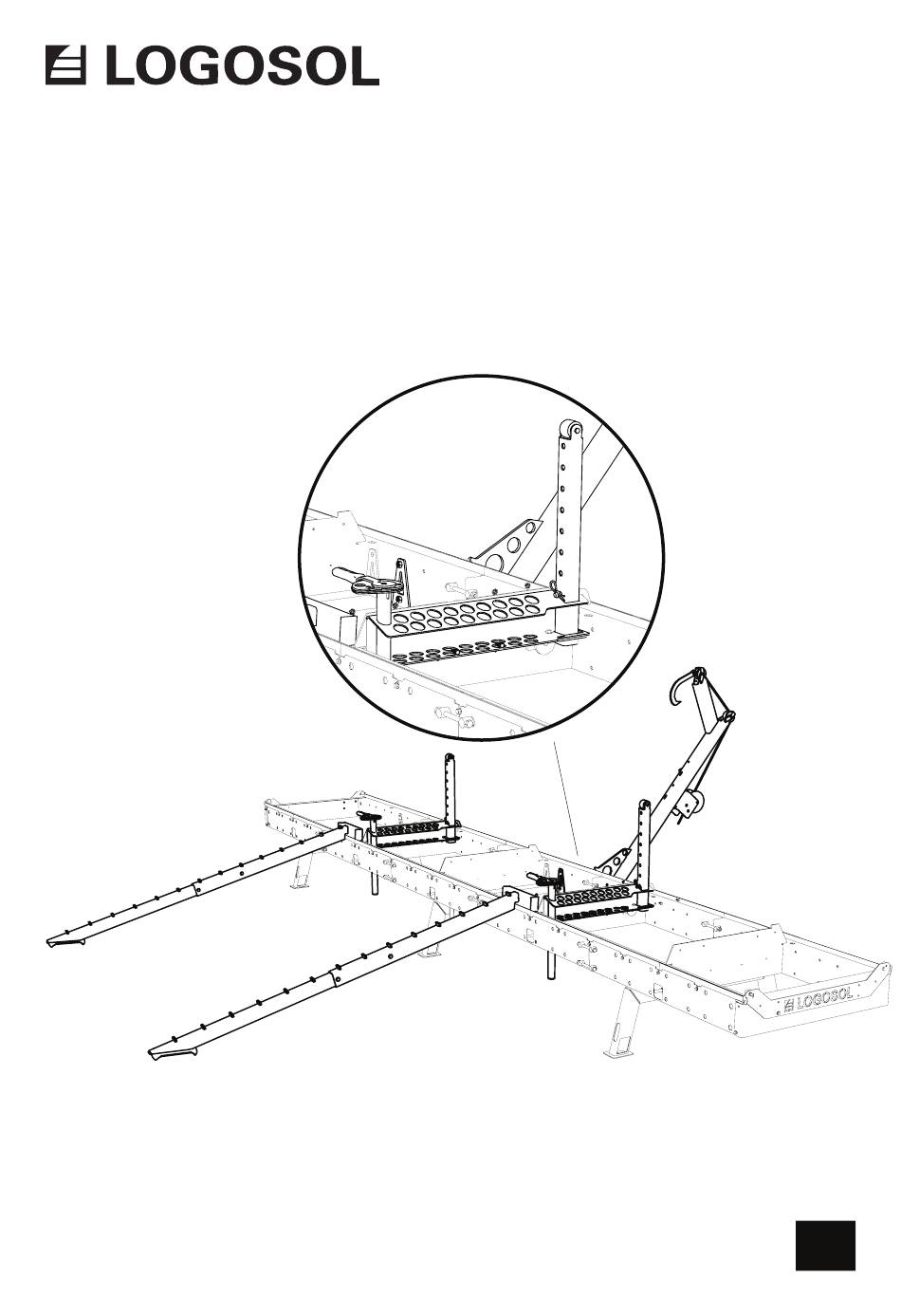

- Seite 1 BETRIEBSANLEITUNG Art.-Nr. 0458-395-2206 STAMMHANDLING B1001/B751PRO...
- Seite 2 Wir freuen uns, dass Sie sich für dieses Produkt entschieden haben und uns Ihr Vertrauen schenken. Wir werden alles tun, was uns möglich ist, um Ihren Erwartungen zu entsprechen. Logosol fertigt seit 1989 Sägewerke und hat seitdem etwa 50.000 Maschinen an zufriedene Kunden weltweit geliefert.
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Sicherheitsanweisungen Komponenten Lieferumfang Montage Funktionen... -
Seite 4: Sicherheitsanweisungen
Arbeiten Sie nicht allein, sondern in Hörweite von anderen Personen, die Sie notfalls um Hilfe bitten können. • Verwenden Sie stets ausschließlich von LOGOSOL gefertigte oder für diesen Zweck zugelassene Anbauausrüstung. Andere Ausrüstung kann zu Unfällen führen und darf nicht verwendet werden. -
Seite 5: Aufstellungsort
SICHERHEITSANWEISUNGEN AUFSTELLUNGSORT VERFAHREN/TRANSPORTIEREN DES SÄGEWERKS WARNUNG! Bandsägewerke mit Verbrennungs- motor nie in einem abgeschlossenen oder schlecht WARNUNG! Verletzungsgefahr durch Einklemmen. belüfteten Raum betreiben. Anderenfalls kann es zu Todesfällen durch Ersticken oder Kohlenmonoxid Personen und Tiere außerhalb des Gefahrenbereichs Vergiftung kommen. von 5 m um die Maschine halten und die Maschi- nenteile verfahren. -
Seite 6: Komponenten
KOMPONENTEN Nachfolgend werden die Teile beschrieben, damit Sie wissen, welche Teile in der Montagebeschreibung wie genannt werden. 02-00397 02-00429 01-00498 01-00532 B751 PRO 03-02667 B1001 03-02642 03-02648 03-02459 03-02649 03-02461 03-02650 04-00347 03-02647 03-02646 02-02487 04-00346 02-00396 B751 PRO 02-00430... -
Seite 7: Lieferumfang
03-02646 03-02647 LIEFERUMFANG 02-02487 Kontrollieren Sie, dass alle Pakete in der Lieferung ent- 04-00346 halten sind. 04-00347 01-00507 01-00502 Handbuch 02-00429 B751 PRO 02-00430 B1001 02-00432 03-02650 01-00498 03-02667 B1001 03-02642 01-00532 03-02461 01-00505 01-00570 02-00396 02-00397 04-00349 03-02488 03-02459... - Seite 8 M12 x60 01-00507 M12 Nv 18 M12 x 90 NV18 M12 x 80 M10 x 110 3,2 x 25 01-00502 1,6 x 12 M 10 6x60 12x70 12x70 M6 x 35 01-00570 3,2 x 25 12x60 M 8 x 14 12x70 01-00505...
- Seite 9 STAMMHANDLING SCHRAUBE/MUTTER Definition der Befestigungsmittel Passbolzen Innensechskantschraube Innensechskantschraube Kreuzschlitzschraube (Teilgewinde) Sechskantschraube Schlitzschraube Sechskantschraube Feststellschraube (Teilgewinde) Sechskantmutter Bundschraube Bundschraube Bundmutter (Teilgewinde) Flachrundschraube Unterlegscheibe ZUSATZSYMBOLE MASSE/LÄNGE Ergänzend zu den Abbildungen werden Die Maße der Befestigungsmittel sind als folgende Symbole werden benutzt, um die Form Durchmessermaß...
-
Seite 10: Montage
MONTAGE Hd-Auflage an der vorhandenen Stammauflage anbauen. Das rechteckige Loch in der Hd-Auflage muss sich auf derselben Seite der Schiene befinden, wie der vorhandene Stammanschlag. Für die Montage die vorhandenen Schrauben verwenden. M 8 x 14 12x60 3,2 x 25 03-02650 M 8 x 14... - Seite 11 STAMMHANDLING MONTAGE 12x70 6x60 1,6 x 12 3,2 x 25 03-02647 M 10 x 110 M 10 20 mm M 12 x 90 NV 18 M 12 NV18 M 12...
- Seite 12 MONTAGE M 12 x 80 M 12 M 12 x 60 M 12 04-00349...
- Seite 13 STAMMHANDLING MONTAGE Mit den Schrauben, die die Schiene festhalten, die neuen Kippschutzleisten anbauen. Die Montage muss mit den „Endstücken“ begonnen und abgeschlossen werden. Die Schraube nicht zu weit herausdrehen, da sonst die Muttern herausfallen. Die Rollen am Kippschutzblech anbauen. Scheiben und Muttern der vorhandenen Montage verwenden.
-
Seite 14: Funktionen
FUNKTIONEN STAMM DREHEN Zunächst sicherstellen, dass der Kran mit dem Splint in aufrechter Position gesichert ist. Dann das Hubseil außen um den Stock führen und den Haken im Stamm befestigen. Dann de Stamm mit Hilfe der Winde drehen. Die Höhe der Stammanschläge so einstellen, dass die Rollen am oberen Ende bei diesem Vorgang mithelfen. - Seite 15 STAMMHANDLING FUNKTIONEN STAMM LADEN Beim Laden eines Stamms mit Hilfe des Krans ist das Hubseil oben um den Stamm und dann unter dem Stamm zurück zur Maschine zu führen. Das Seil in den Anschlagpunkt am Kran einhängen. Nach dem Laden den Stamm mit Stammanschlägen und Stammklemmen sorgfältig fixieren.
- Seite 16 Winkel von 90 ° zum Stammauflage steht. HÖHE DER STAMMANSCHLÄGE Die Stammanschläge lassen sich in der Höhe in festen Schritten verstellen und werden mit einem Splint gesichert. Mackstrasse 12, D-88348 Bad Saulgau, Deutschland +49 (0)7581 48039-0 | info@logosol.de | www.logosol.de...
