8310-001-0110

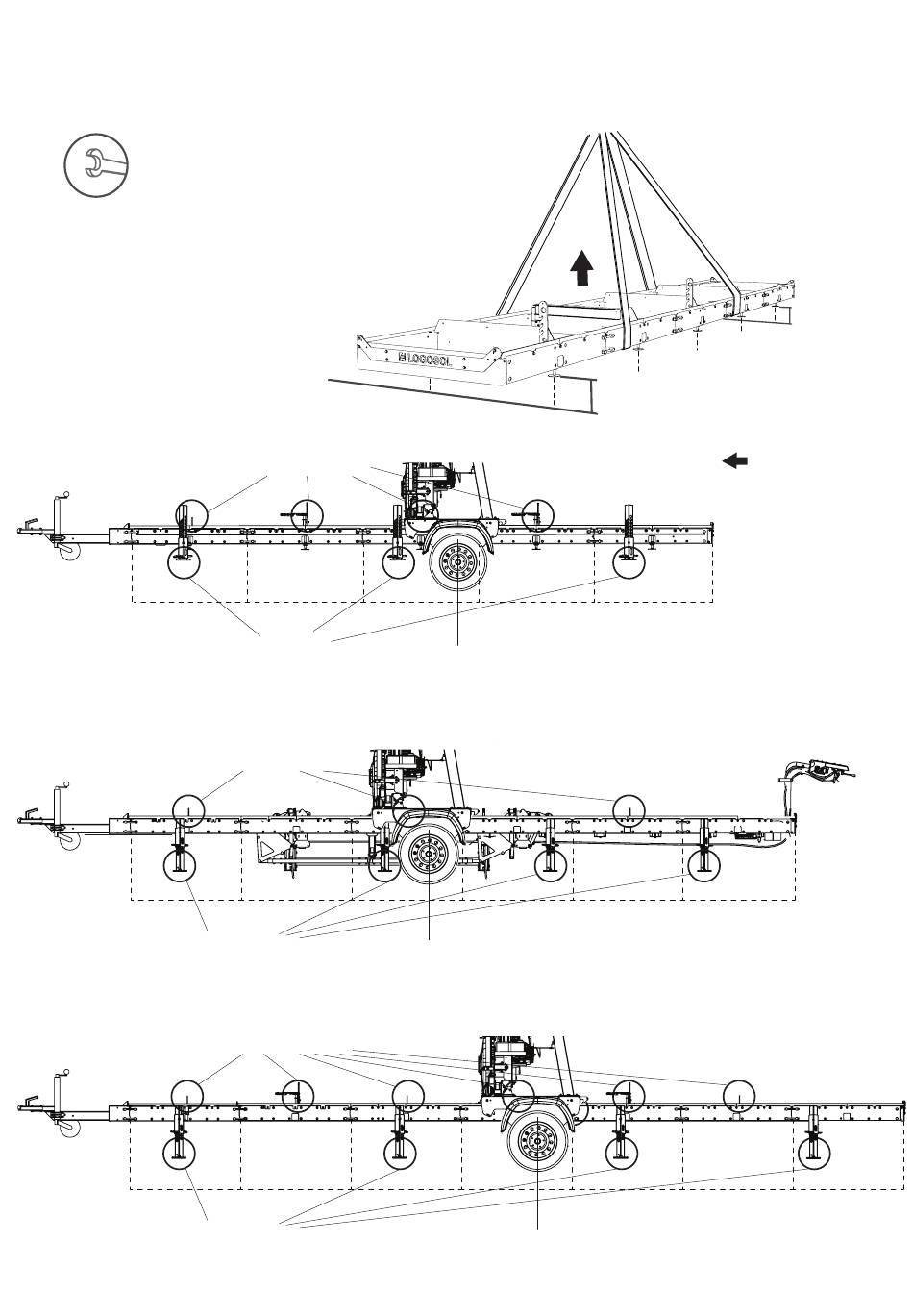

Heben Sie das Sägebett in geeigneter
und auf sichere Weise so weit an, dass
sich die Unterkante der Holme 400 mm
über dem Boden befindet. Dies ist der
Mindestabstand, der für die Montage
der Stützbeine erforderlich ist.
Standardausführung mit Trailerkit.
5
Standardausführung mit Trailerkit, Hydraulik und einer
Verlängerung (= maximale Anzahl mit Hydraulik).
Standardauflagen
6
Stützbeine
Standardausführung mit Trailerkit
und zwei Verlängerungen (= maximale Anzahl)
Standardauflagen
7
Stützbeine
Standardauflagen
4
Stützbeine
5 4
6 5
3 2
Die Radachse befindet sich am Holm 3,
Lochpaar 2 (von rechts)
3
Die Radachse befindet sich am Holm 4,
Lochpaar 2 (von rechts)
4
Die Radachse befindet sich am Holm 3,
Lochpaar 2 (von rechts)
TRAILERKIT 1300 KG
400 mm
Sägerichtung
= Fahrtrichtung
Holm 1
2 Holm 1
3 2
400 mm
Holm 1
