Logosol B751 PRO Bedienungsanleitung Seite 10

8310-001-0110

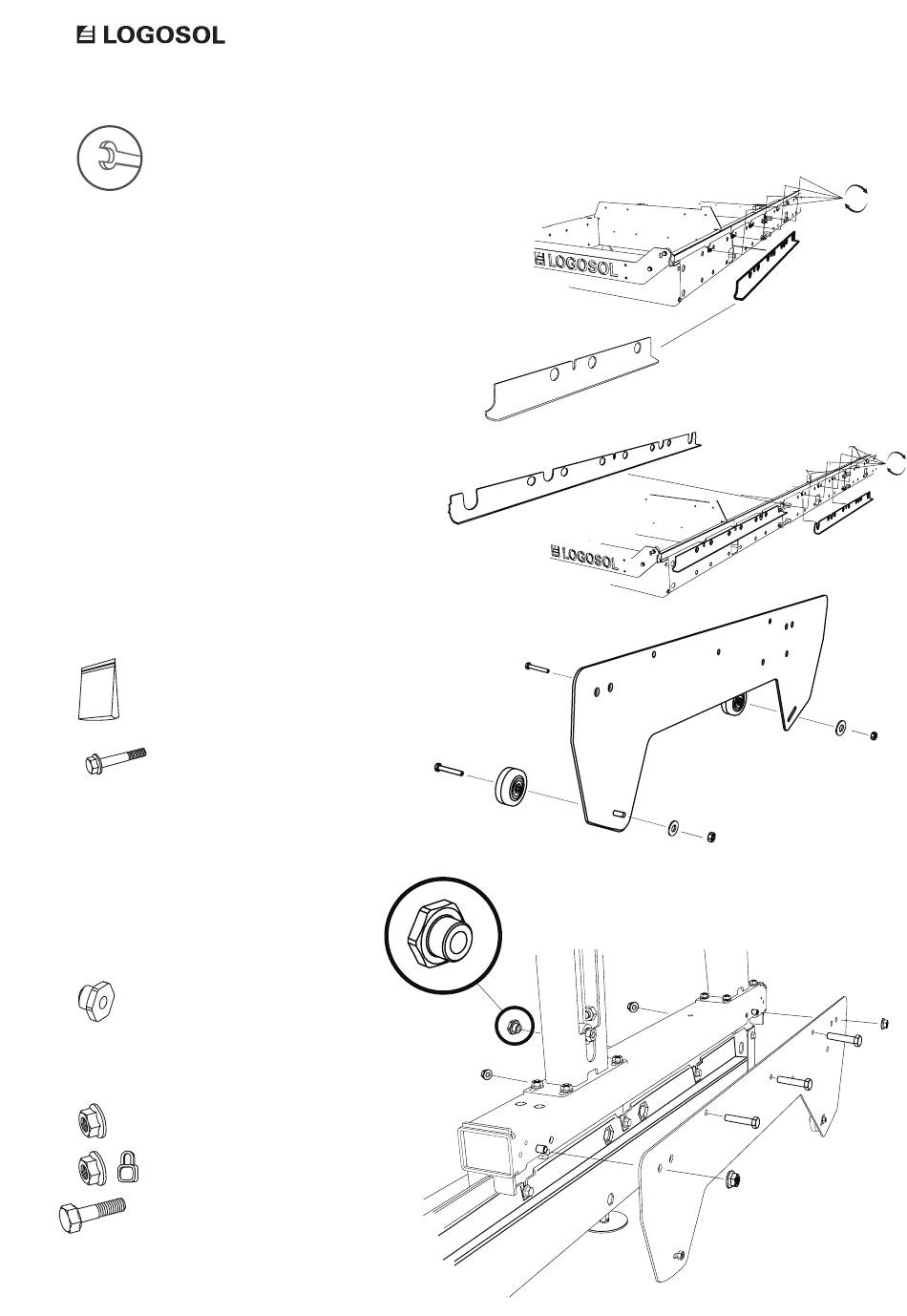

Beginnen Sie die Montage mit den neuen
Kippschutzvorrichtungen.
Installieren Sie die neuen Kippschutzleisten mit
den Schrauben, die zur Schienenbefestigung
dienen. Hinweis: Beginnen und beenden Sie
die Montage mit den „Endstücken".
Achten Sie darauf, die Schrauben nicht zu
weit herauszuschrauben, da die Muttern sonst
abfallen können.
Montieren Sie die Räder des Sägekopfes am
Kippschutzblech. Verwenden Sie die bereits
vorhandenen Unterlegscheiben und Muttern.
1 x
2 x
Installieren Sie die Sägekopfverriege-
lung am Fahrwerksrohr.
Die vorhandene Mutter wird gegen
Artikel 03-03011 ausgetauscht.
Wiederholen Sie dann die Montage-
schritte am zweiten Fahrwerksrohr.
2 x
Verwenden Sie die am Sägewerk
vorhandenen Schrauben.
4 x
4 x
6 x
10
01-00570
M6x35
03-03011
M10
M8
M8x95
M8
M8
M10
M10
