Logosol B751 Bedienungsanleitung

Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
BEDIENUNGSANLEITUNG
BEDIENUNGSANLEITUNG IM ORIGINAL.
Art.-Nr. 0458-395-5402
REV.: 7
Lesen Sie diese Bedienungsanleitung vor der Nutzung der Sägeausrüstung aufmerksam
durch und stellen Sie sicher, dass Sie den Inhalt verstanden haben.
Diese Bedienungsanleitung enthält wichtige Sicherheitshinweise.
WARNUNG! Falsche Handhabung kann beim Bediener bzw. bei anderen Personen
zu schweren Verletzungen, auch mit Todesfolge, führen.

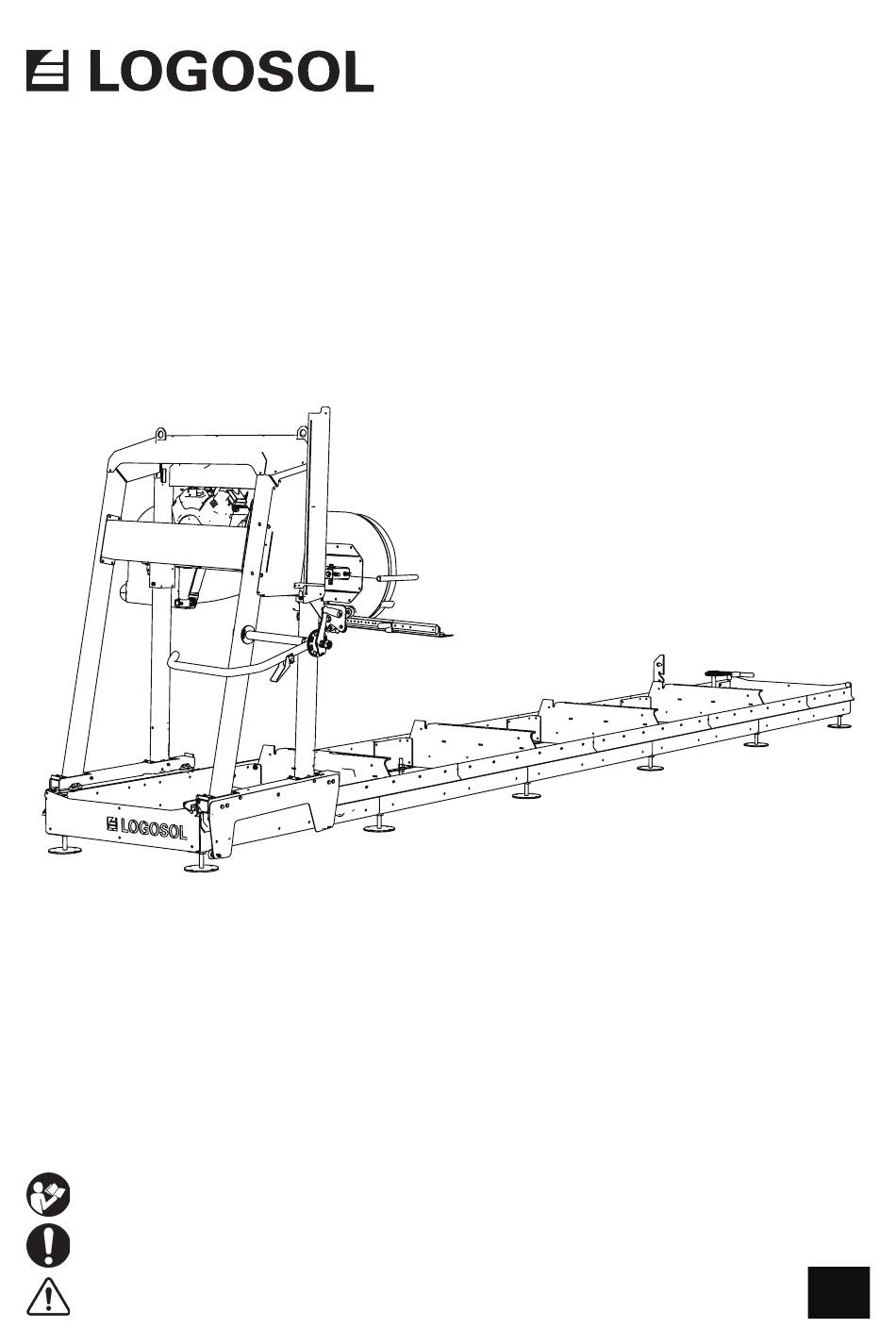

LOGOSOL B751
BANDSÄGEWERK
DE
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Logosol B751

Inhaltszusammenfassung für Logosol B751

  • Seite 1 BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG IM ORIGINAL. Art.-Nr. 0458-395-5402 REV.: 7 LOGOSOL B751 BANDSÄGEWERK Lesen Sie diese Bedienungsanleitung vor der Nutzung der Sägeausrüstung aufmerksam durch und stellen Sie sicher, dass Sie den Inhalt verstanden haben. Diese Bedienungsanleitung enthält wichtige Sicherheitshinweise. WARNUNG! Falsche Handhabung kann beim Bediener bzw. bei anderen Personen...
  • Seite 2 Wir freuen uns sehr, dass Sie sich für dieses Sägewerk entschieden haben und uns Ihr Vertrauen schenken. Wir werden alles daransetzen, Ihre Erwartungen zu erfüllen. LOGOSOL fertigt seit 1989 Sägewerke. In dieser Zeit haben wir weltweit rund 50.000 Maschinen an zufriedene Kunden geliefert.

  • Seite 3: Inhaltsverzeichnis

    B751 INHALT Allgemeines Beschreibung des Bandsägewerks Sicherheitshinweise Technische Daten Lieferumfang Montage des Sägebetts Einstellung: Laufschiene Endmontage: Laufschiene Sägekopf Endmontage des Sägekopfes Montage des Motors: siehe separate Bedienungsanleitung Reihenfolge der Einstellungen Sonstige Einstellungen Funktionen des Sägewerks Schaltplan Wichtige Hinweise Spanabsaugung Starten/Stoppen...

  • Seite 4: Allgemeines

    Verkauf mit der Maschine weitergegeben werden. Die Verantwortung dafür, dass das Bandsägewerk ordnungsgemäß montiert, in Betrieb genommen und sicher verwendet wird, liegt allein bei den Personen, die es montieren und benutzen. BESCHREIBUNG DES BANDSÄGEWERKS B751 Vorder- Rückseite seite Seite...
  • Seite 5 B751 BESCHREIBUNG DES BANDSÄGEWERKS LOGOSOL B751 Sägeschlitten Behälter, Sägeblattkühlung Kraftstofftank Typenschild Hubösen Skalen, Schnittstärkeeinstellung Abdeckung, Bandrad Griffbügel/Gasregler Kurbel, Schnitteinstellung Einstellgriff, Sägeblattspannung Verstellbare Sägeblattabdeckung Stammauflage Stammanschlag Stammklemme Anschlag am Sägebett Stützfuß...

  • Seite 6: Sicherheitshinweise

    SICHERHEITSHINWEISE ERKLÄRUNG DER SYMBOLE WARNUNG! Dieses Symbol bedeutet, dass Bei Arbeiten mit der Maschine stets einen besondere Aufmerksamkeit erforderlich ist. zugelassenen Gehörschutz tragen. Das Es wird stets von Angaben zum jeweiligen Gehör kann durch hochfrequenten Lärm Risiko begleitet. bereits nach kurzer Zeit geschädigt werden. Tragen Sie stets eine dichtschließende AUFFORDERUNG.

  • Seite 7: Sicherheitsausrüstung Des Bandsägewerks

    B751 SICHERHEITSHINWEISE SICHERHEITSAUSRÜSTUNG AUFSTELLORT DES BANDSÄGEWERKS WARNUNG! Benutzen Sie ein Bandsägewerk mit Verbrennungsmotor niemals in WARNUNG! Nehmen Sie die Maschine niemals geschlossenen oder schlecht belüfteten mit defekter Sicherheitsausrüstung in Betrieb. Räumen. Andernfalls besteht Lebensgefahr durch Ersticken oder Kohlenmonoxidvergiftung. Die Sicherheitsausrüstung muss kontrolliert und gewartet werden.

  • Seite 8: Technische Daten

    TECHNISCHE DATEN LOGOSOL B751 SCHIENENSEGMENT Schienenlänge, Standard 5,75 m Schienenlänge, Verlängerung 1140 mm Spurbreite 800 mm Gesamtbreite 850 mm Höhe 230 mm Gewicht (5,75 m Laufschiene) 195 kg SÄGESCHLITTEN Länge 900 mm Breite 1975 mm Höhe 170 cm Gewicht 178 kg Volumen, Wasserbehälter 7,5 l Vorschubgeschwindigkeit Manuell KAPAZITÄT Max. Stammdurchmesser 750 mm Max. Sägebreite 600 mm Effektive Sägelänge (Standard)
  • Seite 9 B751 SCHRAUBEN/MUTTERN Definition der Verbindungselemente auf den folgenden Seiten. Passschraube Inbusschraube Kreuzschraube Inbusschraube (Teilgewinde) Sechskantschraube Schlitzschraube Feststellschraube Sechskantschraube (Teilgewinde) Sechskantmutter Flanschschraube Flanschmutter Flanschschraube (Teilgewinde) Schlossschraube Unterlegscheibe ZUSATZSYMBOLE ABMESSUNG/LÄNGE Folgende Symbole werden als Ergänzung zu den Die Abmessungen der Verbindungselemente werden als obigen Bildern verwendet, um die Konstruktion Durchmesserangaben(M) ISO 68-1 ausgedrückt.

  • Seite 10: Lieferumfang

    LIEFERUMFANG 01-00306 03-01959 8210-001-0020 03-01964 02-00247 03-01979 9039-001-0005 12 x 10 x 03-01957 01-00232 03-01968 03-01969 8400-005-0005 03-01970 8400-005-0010 03-01985 8400-005-0020 03-01983 8400-005-0030 03-01967 8200-005-0200 03-01966...
  • Seite 11 B751 LIEFERUMFANG 8400-005-0005 100 x M8x20 9018-346-0820 110 x 9214-352-0008 8400-005-0010 9291-021-0180 M8x25 9018-346-0825 12 x M8x12 9018-346-0812 9018-346-1860 M8x30 8400-005-0020 9291-021-0140 24 x 9210-260-1600 M6x35 9018-346-1380 8400-005-0030 9214-352-0006 9291-020-0005 03-01464 9026-015-0002 03-01465 9029-011-0001 8200-005-0200 03-01772 03-01773 03-01982...

  • Seite 12: Montage Des Sägebetts

    MONTAGE DES SÄGEBETTS Arbeiten Sie auf einer möglichst ebenen Fläche. Das erleichtert das Einstellen des Sägebetts. WARNUNG! Heben schwerer Lasten! WARNUNG! Quetschgefahr. Verletzungsgefahr. Tragen Sie Schutzhandschuhe und gehen Bei schweren Lasten immer zu zweit arbeiten. Sie beim Aufsetzen des Motors auf den Motorträger vorsichtig vor.
  • Seite 13 B751 Montieren Sie die Stammauflagen mithilfe der Montagekomponenten. Beachten Sie, dass die Komponenten unbedingt entsprechend der Abbildung montiert werden müssen. 8400-005-0010 M8x20 Wiederholen Sie die Montageschritte an den anderen Stammauflagen. 8400-005-0010 12 x M8x20 12 x...
  • Seite 14 Montieren Sie die Schienensegmente an den Stammauflagen. Befestigen Sie diese nur in der unteren Bohrung und ziehen Sie die Schraubverbindung nur lose an. 8400-005-0010 M8x20 Montieren Sie die Schienensegmente an den Stammauflagen. Befestigen Sie diese nur in der unteren Bohrung und ziehen Sie die Schraubverbindung nur lose an.
  • Seite 15 B751 Montieren Sie die Schienensegmente an den Stammauflagen. Befestigen Sie diese nur in der unteren Bohrung und ziehen Sie die Schraubverbindung nur lose an. 8400-005-0010 M8x20 Montieren Sie die Schienensegmente an den Stammauflagen. Befestigen Sie diese nur in der unteren Bohrung und ziehen Sie die Schraubverbindung nur lose an.
  • Seite 16 Montieren Sie die Schienensegmente an den Stammauflagen. Befestigen Sie diese nur in der unteren Bohrung und ziehen Sie die Schraubverbindung nur lose an. 8400-005-0010 M8x20 Montieren Sie die innenliegenden Abschlussbleche gegen die äußeren. Beachten Sie, dass die beiden Anschlagdämpfer in den oberen Ecken montiert werden müssen.
  • Seite 17 B751 Montieren Sie das Endstück am Ende der Laufschiene. Befestigen Sie sie nur in den unteren Bohrungen. Wiederholen Sie die Montage dann am anderen Ende der Laufschiene. 8400-005-0010 M8x20 Montieren Sie die Schienensegmente. Beginnen Sie am Ende der Laufschiene mit einem kurzen Segment (3 Löcher). Ziehen Sie das Segment lose an.
  • Seite 18 Montieren Sie die nächsten beiden Schienensegmente. Ziehen Sie die Schraubverbindungen lose an. 8400-005-0010 12 x M8x20 12 x Montieren Sie die letzten drei Schienensegmente. Achten Sie darauf, dass sich das kurze Segment am Ende der Laufschiene befindet. Ziehen Sie die Schraubverbindung lose an.
  • Seite 19 B751 Zum Abschluss der Montage der Schienensegmente wieder holen Sie die Montageschritte (10-12) auf der anderen Seite des Sägebetts. Montieren Sie die Stellmuttern an den Füßen. 8400-005-0030 12 x 12 x Montieren Sie die Füße am Sägebett und sichern Sie die Schraubverbindungen mit den Kontermuttern.

  • Seite 20: Einstellung: Laufschiene

    Gut gemacht! Nun geht es mit dem Einstellen des Sägebettes EINSTELLUNG: LAUFSCHIENE (Werkzeuge sind nicht im Lieferumfang des Sägewerks enthalten.) Lesen Sie vor dem Beginn der Arbeiten die gesamte Einstellanleitung und führen Sie die beschriebenen Schritte in der angegebenen Reihenfolge aus. Jetzt ist es an der Zeit, das Sägebett einzurichten.
  • Seite 21 B751 EINSTELLUNG: LAUFSCHIENE Spannen Sie zunächst eine Schnur zwischen den Nivellierbohrungen an den Schienenenden. Montieren Sie 2 Muttern als Abstandhalter zwischen Schnur und Laufschiene. Stellen Sie sicher, dass sich die Muttern an den Schienenenden befinden und die Schnur anheben. 8400-005-0010...
  • Seite 22 EINSTELLUNG: LAUFSCHIENE WICHTIG! Messen Sie entlang der Schnur und kontrollieren Sie, ob der Dieser Schritt ist für die Abstand zwischen Schnur und Sägebett über die gesamte Präzision des Sägewerks Strecke gleich ist. Ziel ist es, über die gesamte Schienenlänge entscheidend, arbeiten Sie einen identischen Abstand zu erhalten.

  • Seite 23: Endmontage: Laufschiene

    B751 Gut gemacht! ENDMONTAGE: LAUFSCHIENE Lesen Sie vor dem Beginn der Montage die gesamte Montageanleitung und führen Sie die beschriebenen Schritte in der angegebenen Reihenfolge aus. Nun beginnt die restliche Montage auf dem Sägebett. Montieren Sie die Spannerprofile an den Stammauflagen.
  • Seite 24 ENDMONTAGE: LAUFSCHIENE Montieren Sie den Einstellarm für den Stammanschlag an der Stammauflage. 8400-005-0010 8400-005-0020 8200-005-0200 M8x25 M8x11 Montieren Sie den Stammanschlag an der Stammauflage. Wiederholen Sie die Montageschritte dann an der zweiten Stammauflage. Montieren Sie die Abstandshalter für die Auflage des Stammanschlags an den Schienenseiten.

  • Seite 25: Sägekopf

    B751 Gut gemacht! Nun wird der Sägekopf auf dem Sägebett montiert. SÄGEKOPF Der Sägekopf ist bei der Lieferung teilweise montiert. Die Stützräder für die Laufschienen werden unmittelbar nach dem Aufsetzen des Sägekopfes montiert. Nach der Montage der Stützräder wird die Maschine abschließend montiert und entsprechend der im Handbuch angegebenen Einstellreihenfolge eingestellt, um eine gute Funktionsweise des Sägewerks zu gewährleisten.
  • Seite 26 SÄGEKOPF MONTAGE DES SÄGEKOPFS AUF DEM SÄGEBETT Heben Sie den Sägekopf auf das Sägebett. Das Gesamtgewicht des Sägekopfs beträgt 178 kg. Befestigen Sie zum Heben für den Zweck zugelassene Gurte an den Hubösen des Sägekopfs. Verwenden Sie für den Hubvorgang eine geeignete Hebehilfe. Wichtig! Achten Sie genau darauf, dass der Sägeschlitten die Schienen...
  • Seite 27 B751 SÄGEKOPF Montieren Sie die Räder und Abstandhalter am Kippschutzblech. Wiederholen Sie die Montageschritte dann am zweiten Kippschutzblech. 8400-005-0030 M6x35 Montieren Sie das Kippschutzblech am Schlittenholm. Verwenden Sie die vorhandenen Muttern aus Schritt 1. Wiederholen Sie dann die Montage auf der anderen Maschinenseite.

  • Seite 28: Endmontage Des Sägekopfes

    ENDMONTAGE DES SÄGEKOPFS Bei Auslieferung des Sägewerks ist neben dem Motor und dem Griff mit Kurbel auch der Sägekopf montiert. Befolgen Sie vor der Inbetriebnahme die folgende Beschreibung zur Montage des Sägewerks. Beginnen Sie die Montage mit der Kurbel und schließen Sie mit dem Anschluss des Gaszuges und dem Einbau des Sägewerksmotors ab.
  • Seite 29 B751 ENDMONTAGE DES SÄGEKOPFS Schieben Sie den Griff in das Sägekopfrohr. Fixieren Sie den Stellgriff mit den vormontierten kurzen Befestigungsschrauben. M8x16 Schrauben Sie den Stellgriff mit den langen Befestigungsschrauben best. Achten Sie darauf, dass die Köpfe der Inbusschrauben am Sägekopfrohr bündig abschließen.
  • Seite 30 ENDMONTAGE DES SÄGEKOPFS Spannen Sie die Kette mithilfe des Kettenspanners. Montieren Sie die Kurbel. Fetten Sie die Gewinde der Kurbel reichlich ein.

  • Seite 31: Montage Des Motors: Siehe Separate Bedienungsanleitung

    B751 MONTAGE DES MOTORS: SIEHE SEPARATE BEDIENUNGSANLEITUNG Dieses Kapitel beschreibt die Montage des Motors. Die Montageanleitung für den Motor finden Sie in einem separaten Dokument, siehe Bedienungsanleitung Ihres jeweiligen Motors. Wenn die Montage abgeschlossen ist, fahren Sie auf der nächsten Seite dieser Bedienungsanleitung mit dem Kapitel „Reihenfolge der...

  • Seite 32: Reihenfolge Der Einstellungen

    REIHENFOLGE DER EINSTELLUNGEN Lesen Sie vor dem Einstellen die gesamte Anleitung für diese Arbeiten durch und führen Sie die angegebenen Schritte in der beschriebenen Reihenfolge aus. WICHTIG! Um zufriedenstellende Sägeergebnisse erzielen zu können, muss der Sägekopf vor dem Start unbedingt ordnungsgemäß eingerichtet werden. Befolgen Sie die Reihenfolge der Tätigkeiten beim Einstellen sorgfältig! Einige Einstellungen wirken sich auf andere Maschineneinstellungen aus.
  • Seite 33 B751 REIHENFOLGE DER EINSTELLUNGEN AUSRICHTEN DES SÄGEBETTS IN WAAGE Um eine ordnungsgemäße Funktion des Sägebettes zu gewährleisten, muss dieses absolut waagerecht ausgerichtet sein. Die Ausrichtung in Längsrichtung wurde bereits in einem früheren Schritt eingestellt. Jetzt wird das Sägebett über die kurze Seite ausgerichtet.
  • Seite 34 Feststellschraube lösen REIHENFOLGE DER EINSTELLUNGEN AUSRICHTUNG DES BANDSÄGEBLATTES IN LÄNGSRICHTUNG Die Sägeblattposition in Längsrichtung über das Bandrad wird durch die seitlich positionierten Stellschrauben eingestellt. Das sind die Schrauben, die sich außen an der Bandradachse befinden. Lösen Sie vor dem Einstellen zunächst die Feststellmutter.
  • Seite 35 B751 REIHENFOLGE DER EINSTELLUNGEN Messpunkt 2 Messpunkt 1 X mm X mm PARALLELE AUSRICHTUNG DES BANDSÄGEBLATTES ZU DEN STAMMAUFLAGEN Für eine bestmögliche Funktionsweise des Sägewerks muss das Sägeblatt parallel zu den Stammauflagen stehen. Messen Sie den Abstand vom Blatt senkrecht nach unten bis zur Stammauflage und notieren Sie die Werte.
  • Seite 36 REIHENFOLGE DER EINSTELLUNGEN SPANNEN DES BLATTSCHUTZARMS Um die ordnungsgemäße Funktionsweise des Sägewerks zu gewährleisten, ist es wichtig, dass der Blattschutzarm ohne Spiel in der Halterung verläuft. Lösen Sie die Inbusschraube am Blattschutz und drücken Sie das Rad wie abgebildet mit einem Schraubendreher nach unten.
  • Seite 37 B751 REIHENFOLGE DER Messpunkt 1 EINSTELLUNGEN AUSRICHTEN DES BANDSÄGEBLATTES PARALLEL ZUM SÄGEBETT Für eine bestmögliche Funktionsweise des Sägewerks X mm muss das Sägeblatt parallel zum Sägebett stehen. Legen Sie eine Richtlatte so nah wie möglich an einer der Blattführungsrollen auf das Sägeblatt.

  • Seite 38: Sonstige Einstellungen

    SONSTIGE EINSTELLUNGEN Lesen Sie vor dem Einstellen die Die folgenden Einstellungen sind wichtig, damit gesamte Anleitung für diese Arbeiten das Sägewerk zufriedenstellend funktioniert. Sie durch und führen Sie die angegebenen beeinflussen einander jedoch nicht gegenseitig Schritte in der beschriebenen und können daher in einer beliebigen Reihenfolge aus.
  • Seite 39 B751 SONSTIGE EINSTELLUNGEN STAMMANSCHLAG Für die gute Funktionsweise des Sägewerks ist es wichtig, dass die Stammauflagen und die Stammanschläge im rechten Winkel zueinander stehen. Stellen Sie dies ein, indem Sie den Einstellgriff im unteren Bereich des Stammanschlags drehen. Überprüfen Sie die Rechtwinkligkeit mit einem Winkelmesser.
  • Seite 40 SONSTIGE EINSTELLUNGEN EINSTELLEN DER KURBELFEDER Ziehen Sie die Sicherungsmutter fest, sodass die Feder gespannt ist und der Griff leicht zurückspringt und die Kurbellochscheibe einrastet. Wenn der Griff gut funktioniert, biegen Sie die Sicherungsscheibe auf, um die Position der Sicherungsmutter zu fixieren. MOTORVORBEREITUNG VOR DEM START Tipp: Bevor das Sägewerk zum ersten Mal gestartet wird, muss...

  • Seite 41: Funktionen Des Sägewerks

    B751 FUNKTIONEN DES SÄGEWERKS FUNKTION DER KURBEL Die Kurbel, mit der der Sägekopf nach oben und unten bewegt wird, ist federbelastet und muss gegen die Maschine nach innen gedrückt werden, um beim Anheben und Senken des Sägekopfs den Verriegelungsmechanismus zu lösen.
  • Seite 42 RELATIVE SKALA MIT SCHNITTFUGENKOMPENSATION mm/Inch FUNKTIONEN DES SÄGEWERKS FUNKTION DER SKALEN SKALA MM/ZOLL Das Sägewerk hat zwei Skalen: eine Millimeter- skala, die den Abstand zwischen der Stammauflage und dem Sägeblatt anzeigt, und eine Skala, die die Schnittfuge berücksichtigt und verschiedene Brett- stärken in Zoll anzeigt.

  • Seite 43: Schaltplan

    B751 FUNKTIONEN DES SÄGEWERKS WASSERKÜHLUNG Die Wasserkühlung wird über einen Hebel geregelt, der sich an der Seitenwand vor dem Bediener befindet. In der Ausgangsposition steht der Hebel im rechten Winkel über die Platte heraus. Um den Wasserfluss einzuschalten, ziehen Sie den Hebel nach hinten. Zum Regulieren des Durchflusses wird der Kühlschlauch in die längliche Nut...

  • Seite 44: Wichtige Hinweise

    WICHTIGE HINWEISE WICHTIGE HINWEISE Kontrollieren Sie die Stämme stets vor dem Sägen und stellen Sie sicher, dass sich keine Objekte in der Rinde verkeilt haben. WARNUNG! Schneidwerkzeuge: Stehen Sie bei der Beim Laden und Wenden von Stämmen Vorsicht Maschinennutzung immer hinter dem Sägeschlitten walten lassen.
  • Seite 45 B751 WICHTIGE HINWEISE Harte Äste können zu abweichenden Sägeresultaten • Das Bandsägeblatt trifft nicht an führen. Stammanschläge oder Stammklemmen an • Das Sägebett ist frei von Abfall, Schmutz usw. • Das Werkstück wurde ordnungsgemäß fixiert VOR JEDER BENUTZUNG: • Die verstellbare Sägeblattabdeckung ist für die Kontrollieren Sie Folgendes: maximale Werkstückbreite richtig eingestellt.

  • Seite 46: Aufbewahrung

    WICHTIGE HINWEISE AUFBEWAHRUNG VERSETZEN DES BANDSÄGEWERKS Selbst bei kurzzeitiger Nichtverwendung ist das WARNUNG! Quetschgefahr. Bandsägeblatt aus der Maschine zu entfernen sowie für Kinder und andere Personen unzugänglich Beim Heben und Versetzen von Maschinenteilen aufzubewahren. dürfen sich keine Personen und Tiere im 5-m-Gefahrenbereich um die Maschine Bei langfristiger Aufbewahrung: aufhalten.

  • Seite 47: Starten/Stoppen

    B751 START UND STOPP START 1. Benzinhahn durch Schieben des Schiebereglers nach rechts in Position „ON“ öffnen. 2. Den Choke für einen Kaltstart des Motors in die geschlossene Position bringen (Regler in Position links). Den Choke für einen Warmstart des Motors in geöffneter Position belassen (Regler...

  • Seite 48: Arbeitsanweisungen

    ARBEITSANWEISUNGEN STAMMHOLZ-POLTER Die Stämme werden von der Stammablage Stapeln Sie Stämme keinesfalls höher als 1 m. gerollt. Lassen Sie sie nicht auf das Bandsägewerk fallen. Mit Erde, Sand oder Lehm verschmutzte Stämme verkürzen die Lebensdauer des Bandsägeblatt So laden Sie einen Stamm auf: maßgeblich und erhöhen das Risiko für einen Defekt 1.
  • Seite 49 B751 ARBEITSANWEISUNGEN OPTION: 1 Sicherung am vorderen Ende des Stammstapels Stämme Die rechte Schienenseite Sicherung am hinteren muss frei sein Ende des Stammstapels Sägebett Stammablage OPTION: 2 Lose Rampe Abb. 2 Abb. 3...
  • Seite 50 EINSTELLEN DES SÄGESCHNITTS Die Schnitttiefe lässt sich über die Position des Sägekopfes in Stufen einstellen. Das Bandsägewerk B751 PRO ist werkseitig mit 1"-, 1 1/2"-, 1 3/4"- und 2"-Skalen mit Schnittfugenausgleich ausgestattet. Die Schnitttiefe wird mithilfe der Kurbel am Sägekopf eingestellt. Kurbeln Sie den Sägekopf so weit nach unten, dass die...
  • Seite 51 B751 ARBEITSANWEISUNGEN 6. Fixieren Sie den Stamm mit den Stammklemmen. 13. Halten Sie den Schiebegriff mit beiden Händen und Stellen Sie die Höhe der Stammklemmen so ein, dass ein bewegen Sie den Sägeschlitten vorsichtig vorwärts, bis Kontakt des Sägeblatts mit ihnen ausgeschlossen ist.

  • Seite 52: Handhabung Von Schnittholz

    ARBEITSANWEISUNGEN WARTUNG WARTUNG Drehen Sie den Stamm um 90°, sodass eine der frisch gesägten Seiten am Stammanschlag Die regelmäßig Wartung der Maschine durch den anliegt. Klemmen Sie den Stamm dann fest. Jetzt Bediener wird in diesem Abschnitt beschrieben. können Sie den dritten Sägeschnitt ausführen und Halten Sie die vorgegebenen Wartungsintervalle ein, fertige Bretter herstellen.
  • Seite 53 B751 WARTUNG UMGANG MIT BANDSÄGEBLÄTTERN SCHMIERPUNKTE WARNUNG! Schneidwerkzeuge: Ein Um das Sägewerk über viele Jahre in einem guten unsachgemäßer Umgang mit Bandsägeblättern Zustand zu halten und einen störungsfreien kann zu lebensgefährlichen Verletzungen Betrieb zu gewährleisten, ist die Schmierung der führen. Sägeblätter sind extrem scharf.
  • Seite 54 WARTUNG REINIGEN DES BANDSÄGEWERKS EBENHEIT DER LAUFSCHIENEN Reinigen Sie das Bandsägewerk nach jeder Schicht. Kontrollieren Sie vor jeder Schicht die Ebenheit Beseitigen Sie Sägespäne und Sägestaub vor der Laufschienen – vor allem im Winter, wenn dem Schutz der Bandräder sowie im Bereich des der Frost den Untergrund verformen kann.

  • Seite 55: Fehlersuche

    B751 FEHLERSUCHDIAGRAMM PROBLEM/SYMPTOM MÖGLICHE URSACHE MASSNAHMEN Das Sägeblatt wird rasch stumpf • Verschmutzte Stämme • Schleifen Sie die Stämme nach Möglichkeit nicht • Verschlissenes Sägeblatt über den Boden. • Entrinden Sie den Stamm dort, wo das Sägeblatt den Schnitt ausführen soll.

  • Seite 56: Konformitätserklärung

    Gemäß Richtlinie 2006/42/EG, Anhang 2A Logosol AB Fiskaregatan 2 871 33 Härnösand versichert hiermit, dass das mobile Bandsägewerk Logosol B751 konform ist mit den Bestimmungen folgender Richtlinien: Maschinenrichtlinie 2006/42/EG, EMV-Richtlinie 2014/30/EU sowie den folgenden harmonisierten Normen entspricht: EN ISO 12100:2010, EN 60204-1:2018, EN 50370-1:2005, EN 50370-2:2003.
