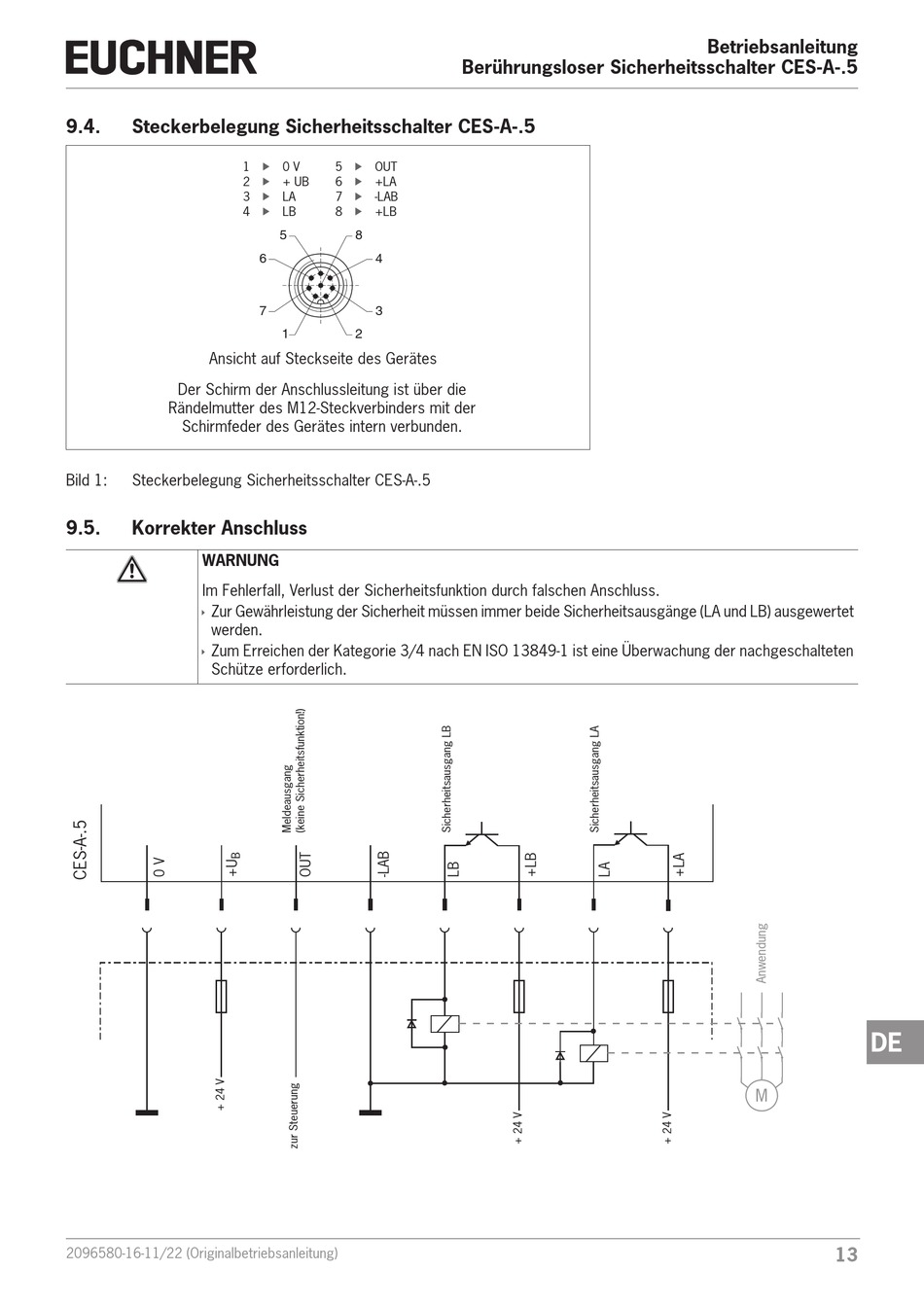

9.4.
Steckerbelegung Sicherheitsschalter CES-A-.5
Ansicht auf Steckseite des Gerätes
Der Schirm der Anschlussleitung ist über die
Rändelmutter des M12-Steckverbinders mit der
Schirmfeder des Gerätes intern verbunden.
Bild 1:
Steckerbelegung Sicherheitsschalter CES-A-.5
9.5.
Korrekter Anschluss
WARNUNG
Im Fehlerfall, Verlust der Sicherheitsfunktion durch falschen Anschluss.
Zur Gewährleistung der Sicherheit müssen immer beide Sicherheitsausgänge (LA und LB) ausgewertet
Ì
werden.
Zum Erreichen der Kategorie 3/4 nach EN ISO 13849-1 ist eine Überwachung der nachgeschalteten
Ì
Schütze erforderlich.
2096580-16-11/22 (Originalbetriebsanleitung)
1
0 V
5
OUT
2
+ UB
6
+LA
3
LA
7
-LAB
4
LB
8
+LB
5
8
6
4
7
3
1
2
Berührungsloser Sicherheitsschalter CES-A-.5
Betriebsanleitung
DE
M
13
