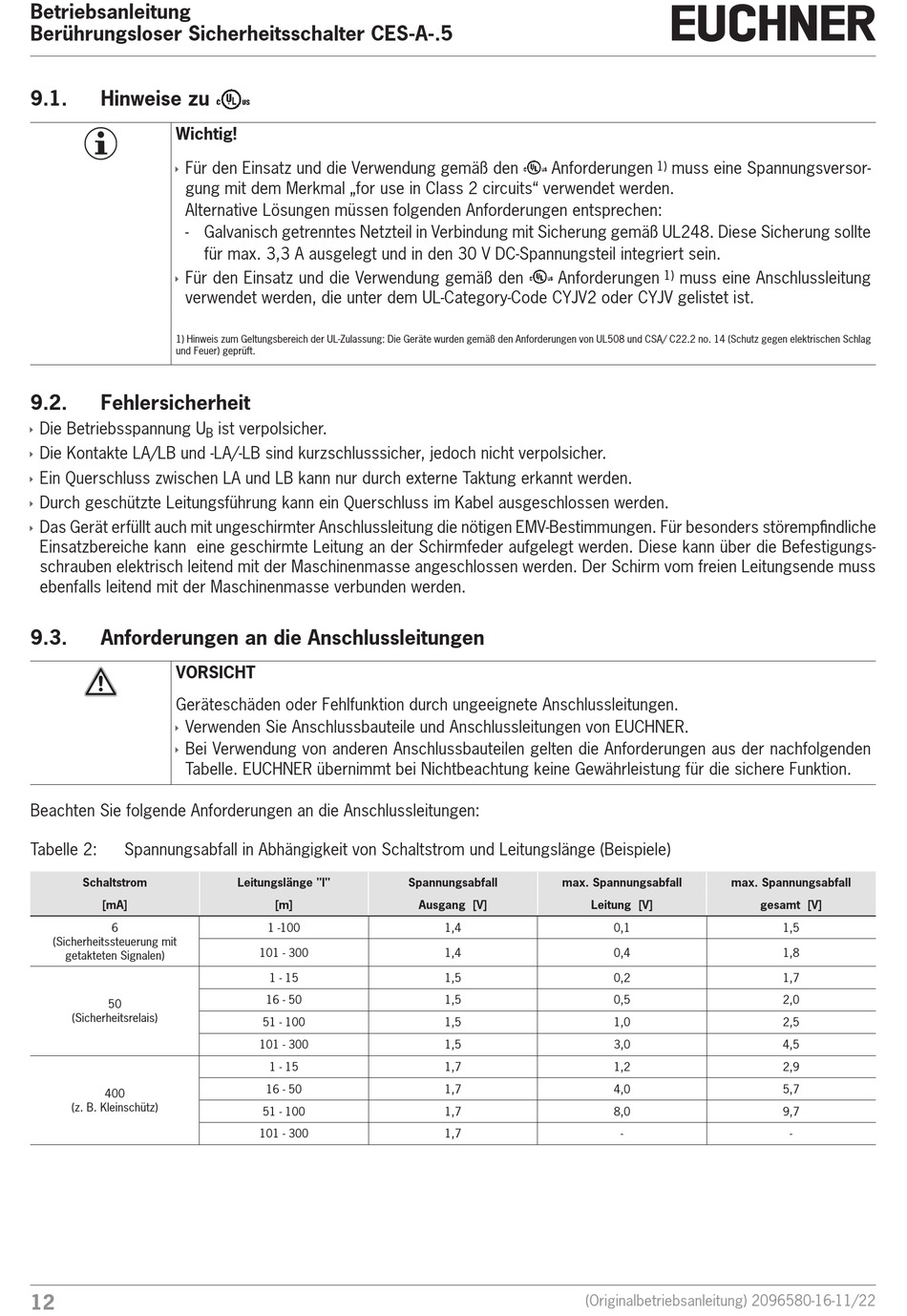

Betriebsanleitung
Berührungsloser Sicherheitsschalter CES-A-.5
9.1.
Hinweise zu
Wichtig!
Für den Einsatz und die Verwendung gemäß den
Ì
gung mit dem Merkmal „for use in Class 2 circuits" verwendet werden.
Alternative Lösungen müssen folgenden Anforderungen entsprechen:
- Galvanisch getrenntes Netzteil in Verbindung mit Sicherung gemäß UL248. Diese Sicherung sollte
Für den Einsatz und die Verwendung gemäß den
Ì
verwendet werden, die unter dem UL-Category-Code CYJV2 oder CYJV gelistet ist.
1) Hinweis zum Geltungsbereich der UL-Zulassung: Die Geräte wurden gemäß den Anforderungen von UL508 und CSA/ C22.2 no. 14 (Schutz gegen elektrischen Schlag
und Feuer) geprüft.
9.2.
Fehlersicherheit
Die Betriebsspannung U
Ì
Die Kontakte LA/LB und -LA/-LB sind kurzschlusssicher, jedoch nicht verpolsicher.
Ì
Ein Querschluss zwischen LA und LB kann nur durch externe Taktung erkannt werden.
Ì
Durch geschützte Leitungsführung kann ein Querschluss im Kabel ausgeschlossen werden.
Ì
Das Gerät erfüllt auch mit ungeschirmter Anschlussleitung die nötigen EMV-Bestimmungen. Für besonders störempfindliche
Ì
Einsatzbereiche kann eine geschirmte Leitung an der Schirmfeder aufgelegt werden. Diese kann über die Befestigungs-
schrauben elektrisch leitend mit der Maschinenmasse angeschlossen werden. Der Schirm vom freien Leitungsende muss
ebenfalls leitend mit der Maschinenmasse verbunden werden.
9.3.
Anforderungen an die Anschlussleitungen
VORSICHT
Geräteschäden oder Fehlfunktion durch ungeeignete Anschlussleitungen.
Verwenden Sie Anschlussbauteile und Anschlussleitungen von EUCHNER.
Ì
Bei Verwendung von anderen Anschlussbauteilen gelten die Anforderungen aus der nachfolgenden
Ì
Tabelle. EUCHNER übernimmt bei Nichtbeachtung keine Gewährleistung für die sichere Funktion.
Beachten Sie folgende Anforderungen an die Anschlussleitungen:
Tabelle 2:
Spannungsabfall in Abhängigkeit von Schaltstrom und Leitungslänge (Beispiele)
Schaltstrom
[mA]
6
(Sicherheitssteuerung mit
getakteten Signalen)
50
(Sicherheitsrelais)
400
(z. B. Kleinschütz)
12
für max. 3,3 A ausgelegt und in den 30 V DC-Spannungsteil integriert sein.
ist verpolsicher.
B
Leitungslänge "l"
[m]
1 -100
101 - 300
1 - 15
16 - 50
51 - 100
101 - 300
1 - 15
16 - 50
51 - 100
101 - 300
Anforderungen
Anforderungen
Spannungsabfall
max. Spannungsabfall
Ausgang [V]
1,4
1,4
1,5
1,5
1,5
1,5
1,7
1,7
1,7
1,7
muss eine Spannungsversor-
1)
muss eine Anschlussleitung
1)
max. Spannungsabfall
Leitung [V]
0,1
0,4
0,2
0,5
1,0
3,0
1,2
4,0
8,0
-
(Originalbetriebsanleitung) 2096580-16-11/22
gesamt [V]
1,5
1,8
1,7
2,0
2,5
4,5
2,9
5,7
9,7
-
