Betriebsanleitung
Berührungsloser Sicherheitsschalter CES-A-.5

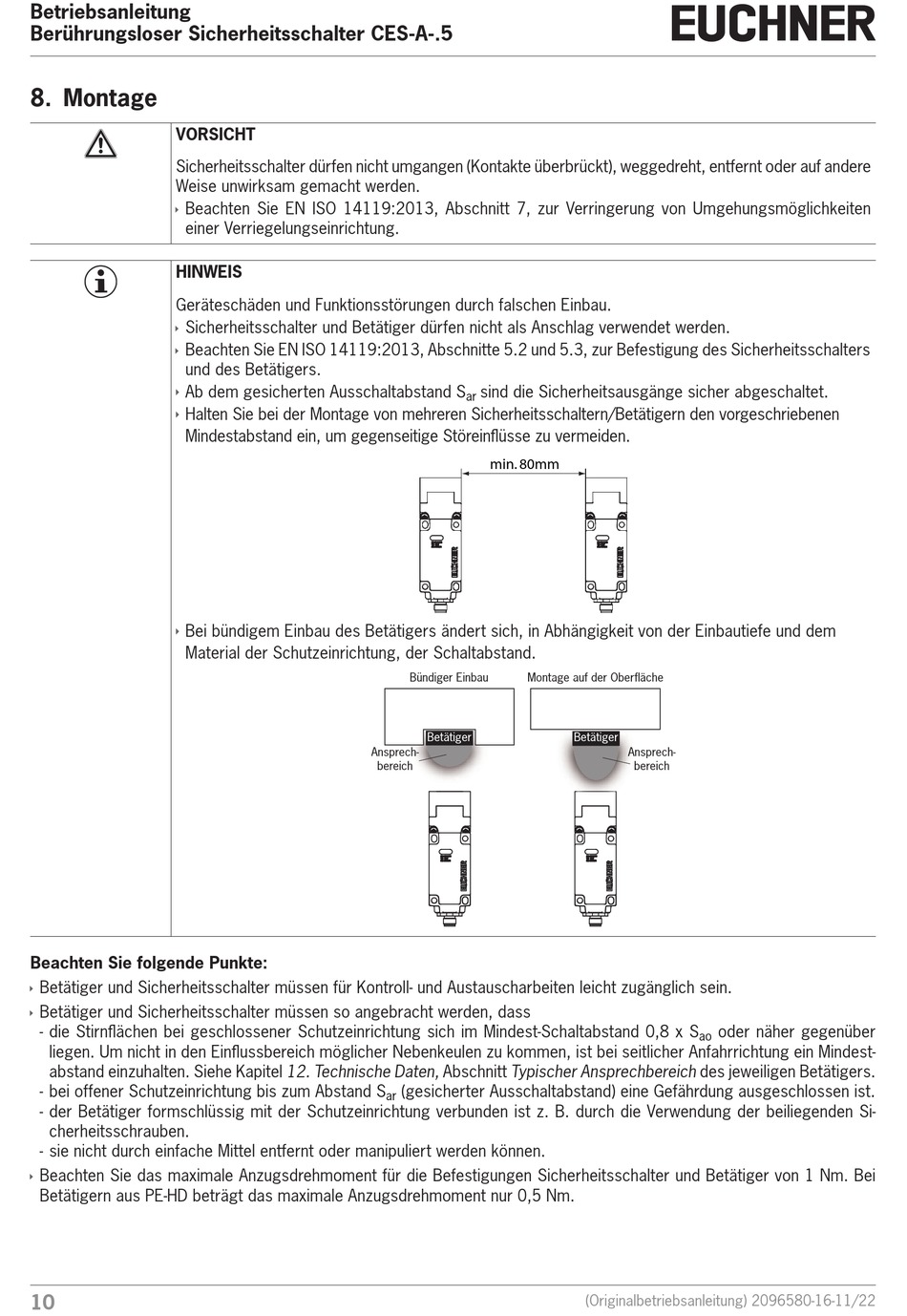

8. Montage
VORSICHT
Sicherheitsschalter dürfen nicht umgangen (Kontakte überbrückt), weggedreht, entfernt oder auf andere
Weise unwirksam gemacht werden.
Beachten Sie EN ISO 14119:2013, Abschnitt 7, zur Verringerung von Umgehungsmöglichkeiten
Ì
einer Verriegelungseinrichtung.
HINWEIS
Geräteschäden und Funktionsstörungen durch falschen Einbau.
Sicherheitsschalter und Betätiger dürfen nicht als Anschlag verwendet werden.
Ì
Beachten Sie EN ISO 14119:2013, Abschnitte 5.2 und 5.3, zur Befestigung des Sicherheitsschalters
Ì
und des Betätigers.
Ì
Ab dem gesicherten Ausschaltabstand S
Ì
Halten Sie bei der Montage von mehreren Sicherheitsschaltern/Betätigern den vorgeschriebenen
Mindestabstand ein, um gegenseitige Störeinflüsse zu vermeiden.
Ì
Bei bündigem Einbau des Betätigers ändert sich, in Abhängigkeit von der Einbautiefe und dem
Material der Schutzeinrichtung, der Schaltabstand.
Beachten Sie folgende Punkte:
Betätiger und Sicherheitsschalter müssen für Kontroll- und Austauscharbeiten leicht zugänglich sein.
Ì
Betätiger und Sicherheitsschalter müssen so angebracht werden, dass
Ì
- die Stirnflächen bei geschlossener Schutzeinrichtung sich im Mindest-Schaltabstand 0,8 x S
liegen. Um nicht in den Einflussbereich möglicher Nebenkeulen zu kommen, ist bei seitlicher Anfahrrichtung ein Mindest-
abstand einzuhalten. Siehe Kapitel 12. Technische Daten, Abschnitt Typischer Ansprechbereich des jeweiligen Betätigers.
- bei offener Schutzeinrichtung bis zum Abstand S
- der Betätiger formschlüssig mit der Schutzeinrichtung verbunden ist z. B. durch die Verwendung der beiliegenden Si-
cherheitsschrauben.
- sie nicht durch einfache Mittel entfernt oder manipuliert werden können.
Beachten Sie das maximale Anzugsdrehmoment für die Befestigungen Sicherheitsschalter und Betätiger von 1 Nm. Bei
Ì
Betätigern aus PE-HD beträgt das maximale Anzugsdrehmoment nur 0,5 Nm.
10
sind die Sicherheitsausgänge sicher abgeschaltet.
ar
min. 80mm
Bündiger Einbau
Montage auf der Oberfläche
Betätiger
Ansprech-
bereich
(gesicherter Ausschaltabstand) eine Gefährdung ausgeschlossen ist.
ar
Betätiger
Ansprech-
bereich
oder näher gegenüber
ao
(Originalbetriebsanleitung) 2096580-16-11/22
