Betriebsanleitung
Berührungsloser Sicherheitsschalter CES-A-.5
9.6.
Anschlussbeispiel
Wichtig!
Zum Erreichen der Kategorie 4 nach EN ISO 13849-1 ist eine Überwachung der nachgeschalteten
Ì
Schütze erforderlich (hier nicht abgebildet).
Das Beispiel zeigt nur einen Ausschnitt, der für den Anschluss des CES-Systems relevant ist. Das
Ì
dargestellte Beispiel stellt keine vollständige Systemplanung dar. Der Anwender trägt die Verantwor-
tung für die sichere Einbindung in das Gesamtsystem.
+24V DC
-F1
Safety - PLC with static /
dynamic signals
O1 Pulsed output
O2 Pulsed output
I1 Input
I2 Input
GND

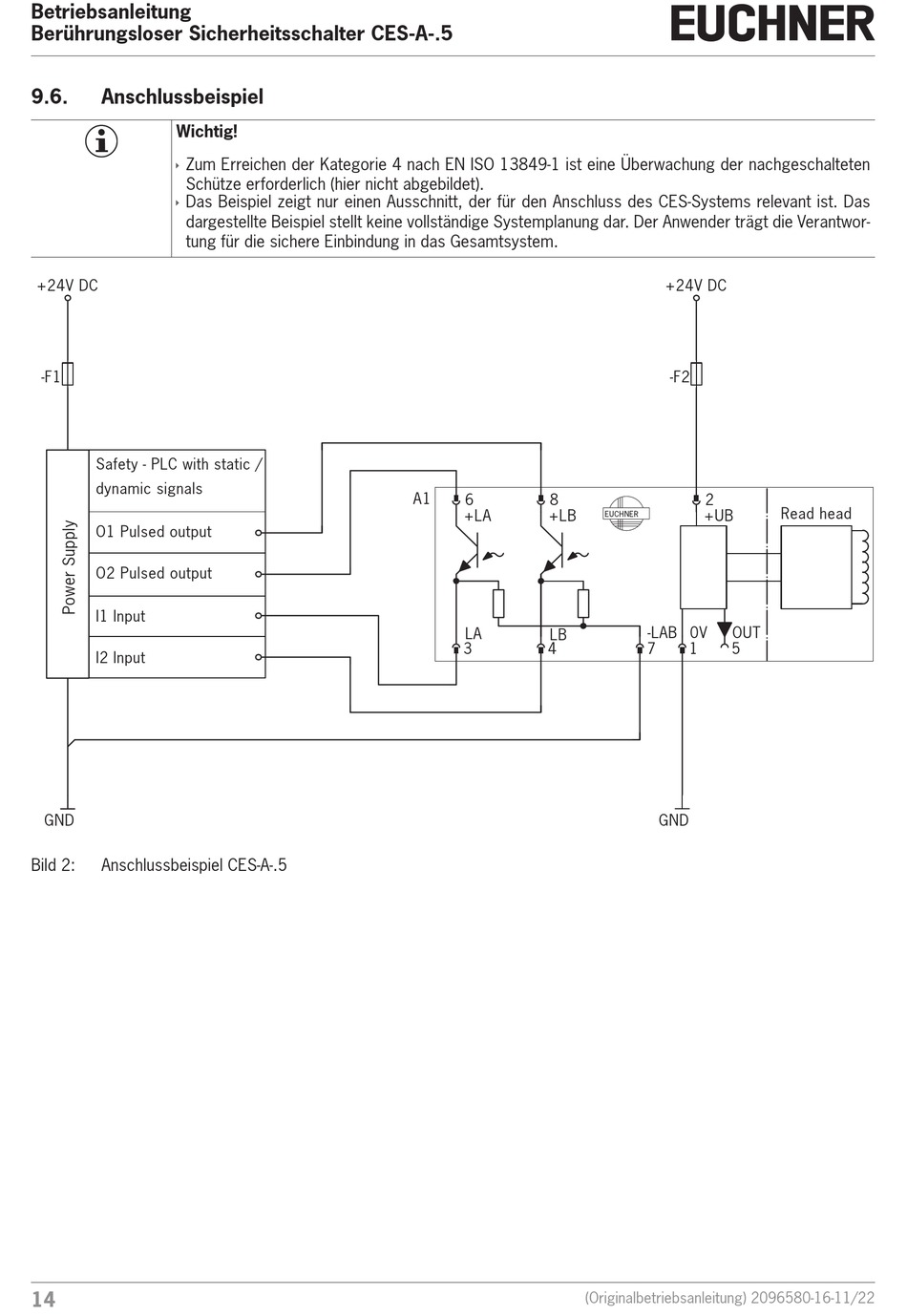

Bild 2:
Anschlussbeispiel CES-A-.5
14
A1
6
8
+LA
+LB
LA
LB
3
4
+24V DC
-F2
2
+UB
EUCHNER
-LAB 0V
OUT
7
1
5
GND
(Originalbetriebsanleitung) 2096580-16-11/22
Read head
