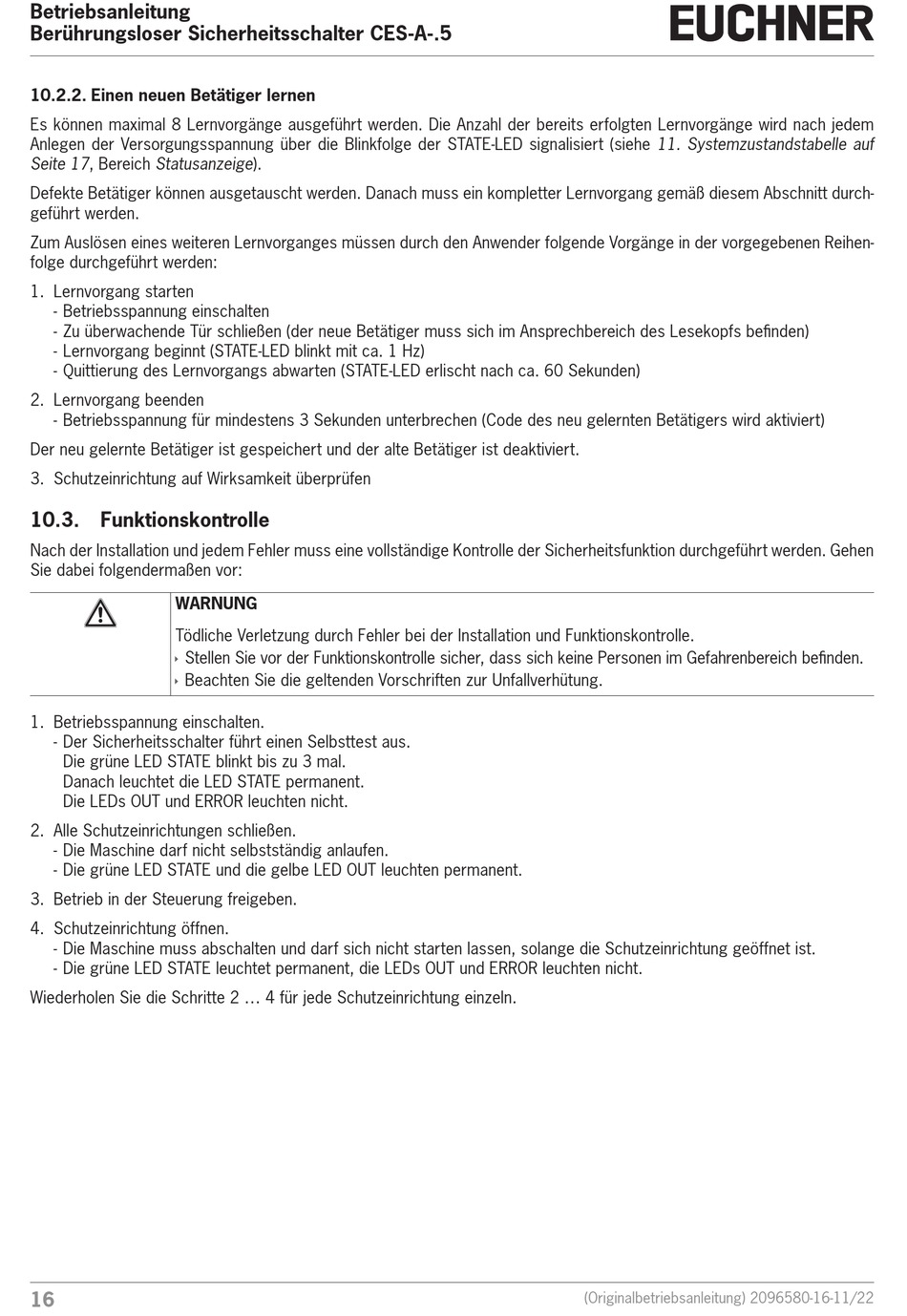

Betriebsanleitung
Berührungsloser Sicherheitsschalter CES-A-.5
10.2.2. Einen neuen Betätiger lernen
Es können maximal 8 Lernvorgänge ausgeführt werden. Die Anzahl der bereits erfolgten Lernvorgänge wird nach jedem
Anlegen der Versorgungsspannung über die Blinkfolge der STATE-LED signalisiert (siehe 11. Systemzustandstabelle auf
Seite 17, Bereich Statusanzeige).
Defekte Betätiger können ausgetauscht werden. Danach muss ein kompletter Lernvorgang gemäß diesem Abschnitt durch-
geführt werden.
Zum Auslösen eines weiteren Lernvorganges müssen durch den Anwender folgende Vorgänge in der vorgegebenen Reihen-
folge durchgeführt werden:
1. Lernvorgang starten
- Betriebsspannung einschalten
- Zu überwachende Tür schließen (der neue Betätiger muss sich im Ansprechbereich des Lesekopfs befinden)
- Lernvorgang beginnt (STATE-LED blinkt mit ca. 1 Hz)
- Quittierung des Lernvorgangs abwarten (STATE-LED erlischt nach ca. 60 Sekunden)
2. Lernvorgang beenden
- Betriebsspannung für mindestens 3 Sekunden unterbrechen (Code des neu gelernten Betätigers wird aktiviert)
Der neu gelernte Betätiger ist gespeichert und der alte Betätiger ist deaktiviert.
3. Schutzeinrichtung auf Wirksamkeit überprüfen
10.3.
Funktionskontrolle
Nach der Installation und jedem Fehler muss eine vollständige Kontrolle der Sicherheitsfunktion durchgeführt werden. Gehen
Sie dabei folgendermaßen vor:
WARNUNG
Tödliche Verletzung durch Fehler bei der Installation und Funktionskontrolle.
Stellen Sie vor der Funktionskontrolle sicher, dass sich keine Personen im Gefahrenbereich befinden.
Ì
Beachten Sie die geltenden Vorschriften zur Unfallverhütung.
Ì
1. Betriebsspannung einschalten.
- Der Sicherheitsschalter führt einen Selbsttest aus.
Die grüne LED STATE blinkt bis zu 3 mal.
Danach leuchtet die LED STATE permanent.
Die LEDs OUT und ERROR leuchten nicht.
2. Alle Schutzeinrichtungen schließen.
- Die Maschine darf nicht selbstständig anlaufen.
- Die grüne LED STATE und die gelbe LED OUT leuchten permanent.
3. Betrieb in der Steuerung freigeben.
4. Schutzeinrichtung öffnen.
- Die Maschine muss abschalten und darf sich nicht starten lassen, solange die Schutzeinrichtung geöffnet ist.
- Die grüne LED STATE leuchtet permanent, die LEDs OUT und ERROR leuchten nicht.
Wiederholen Sie die Schritte 2 ... 4 für jede Schutzeinrichtung einzeln.
16
(Originalbetriebsanleitung) 2096580-16-11/22
