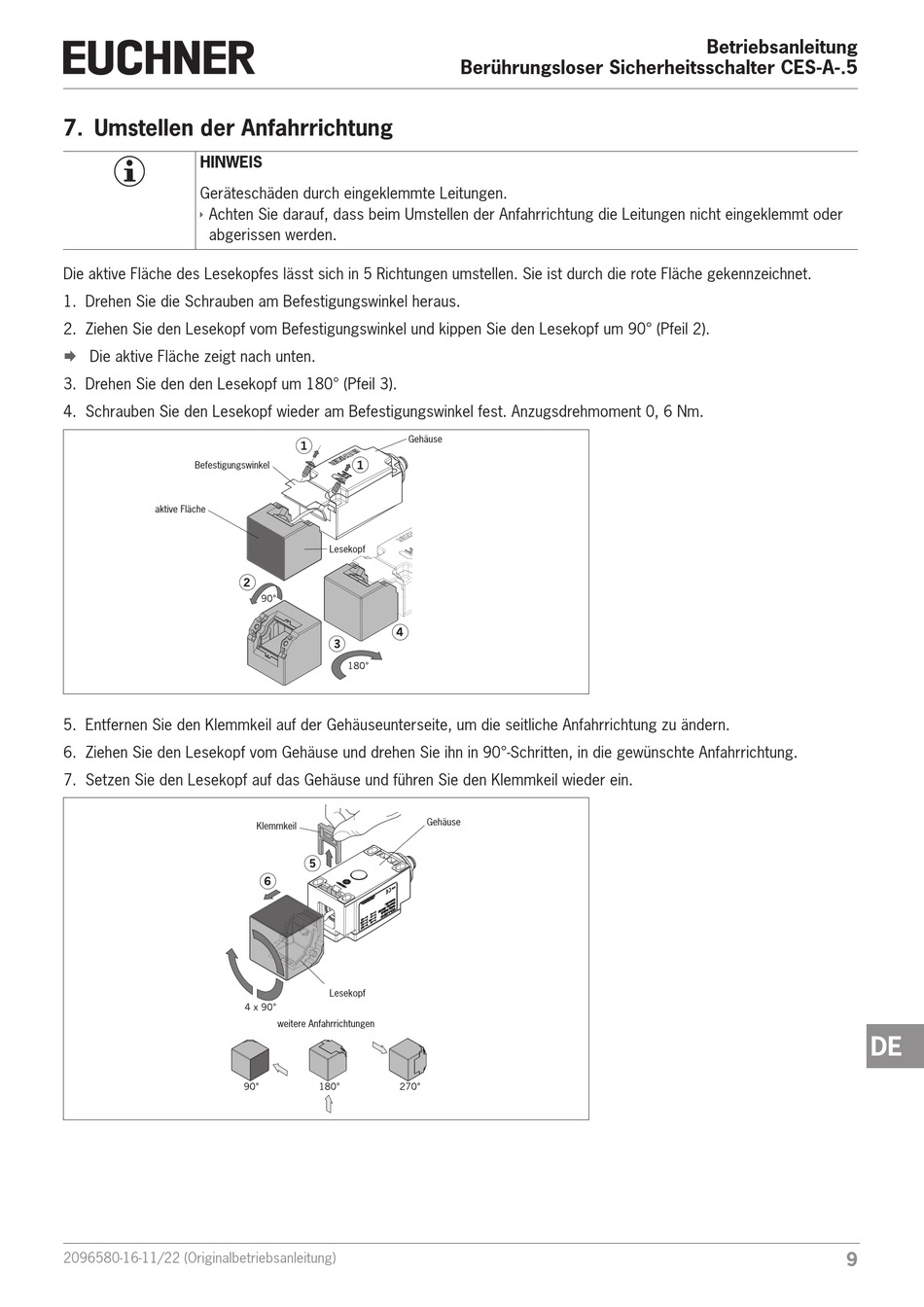

7. Umstellen der Anfahrrichtung
HINWEIS
Geräteschäden durch eingeklemmte Leitungen.
Ì
Achten Sie darauf, dass beim Umstellen der Anfahrrichtung die Leitungen nicht eingeklemmt oder
abgerissen werden.
Die aktive Fläche des Lesekopfes lässt sich in 5 Richtungen umstellen. Sie ist durch die rote Fläche gekennzeichnet.
1. Drehen Sie die Schrauben am Befestigungswinkel heraus.
2. Ziehen Sie den Lesekopf vom Befestigungswinkel und kippen Sie den Lesekopf um 90° (Pfeil 2).
Die aktive Fläche zeigt nach unten.
¨
3. Drehen Sie den den Lesekopf um 180° (Pfeil 3).
4. Schrauben Sie den Lesekopf wieder am Befestigungswinkel fest. Anzugsdrehmoment 0, 6 Nm.
Befestigungswinkel
aktive Fläche
5. Entfernen Sie den Klemmkeil auf der Gehäuseunterseite, um die seitliche Anfahrrichtung zu ändern.
6. Ziehen Sie den Lesekopf vom Gehäuse und drehen Sie ihn in 90°-Schritten, in die gewünschte Anfahrrichtung.
7. Setzen Sie den Lesekopf auf das Gehäuse und führen Sie den Klemmkeil wieder ein.
2096580-16-11/22 (Originalbetriebsanleitung)
Gehäuse
Lesekopf
Gehäuse
Klemmkeil
Lesekopf
weitere Anfahrrichtungen
