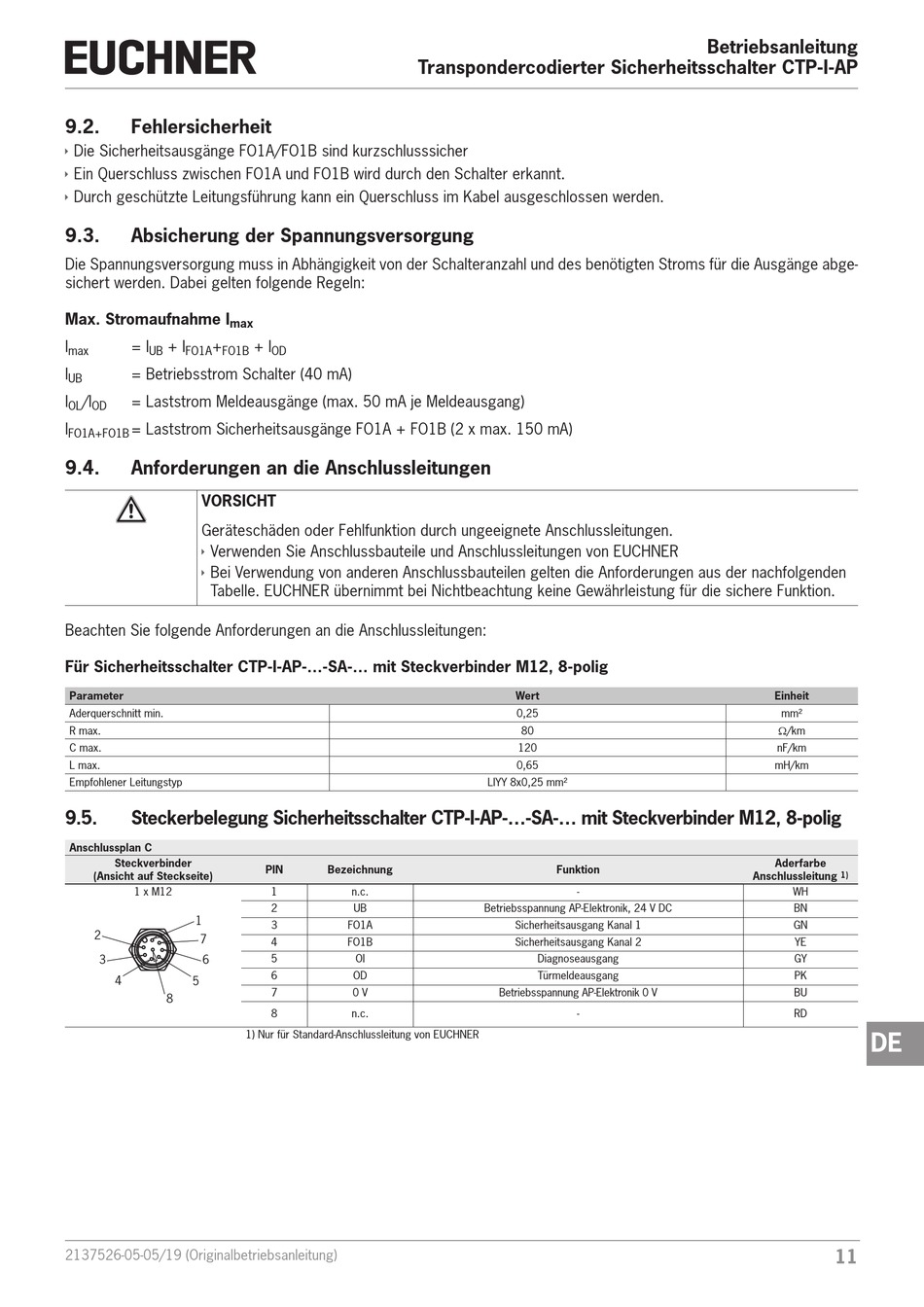

9.2.
Fehlersicherheit
Ì
Die Sicherheitsausgänge FO1A/FO1B sind kurzschlusssicher
Ì
Ein Querschluss zwischen FO1A und FO1B wird durch den Schalter erkannt.
Ì
Durch geschützte Leitungsführung kann ein Querschluss im Kabel ausgeschlossen werden.
9.3.
Absicherung der Spannungsversorgung
Die Spannungsversorgung muss in Abhängigkeit von der Schalteranzahl und des benötigten Stroms für die Ausgänge abge-
sichert werden. Dabei gelten folgende Regeln:
Max. Stromaufnahme I
max
I
= I
+ I
+
max
UB
FO1A
FO1B
I
= Betriebsstrom Schalter (40 mA)
UB
I
/I
= Laststrom Meldeausgänge (max. 50 mA je Meldeausgang)
OL
OD
I
= Laststrom Sicherheitsausgänge FO1A + FO1B (2 x max. 150 mA)
FO1A+FO1B
9.4.
Anforderungen an die Anschlussleitungen
VORSICHT
Geräteschäden oder Fehlfunktion durch ungeeignete Anschlussleitungen.
Ì
Verwenden Sie Anschlussbauteile und Anschlussleitungen von EUCHNER
Ì
Bei Verwendung von anderen Anschlussbauteilen gelten die Anforderungen aus der nachfolgenden
Tabelle. EUCHNER übernimmt bei Nichtbeachtung keine Gewährleistung für die sichere Funktion.
Beachten Sie folgende Anforderungen an die Anschlussleitungen:
Für Sicherheitsschalter CTP-I-AP-...-SA-... mit Steckverbinder M12, 8-polig
Parameter
Aderquerschnitt min.
R max.
C max.
L max.
Empfohlener Leitungstyp
9.5.
Steckerbelegung Sicherheitsschalter CTP-I-AP-...-SA-... mit Steckverbinder M12, 8-polig
Anschlussplan C
Steckverbinder
(Ansicht auf Steckseite)
1 x M12
1
2
7
3
6
4
5
8
2137526-05-05/19 (Originalbetriebsanleitung)
Transpondercodierter Sicherheitsschalter CTP-I-AP
+ I
OD
PIN
Bezeichnung
1
n.c.
2
UB
3
FO1A
4
FO1B
5
OI
6
OD
7
0 V
8
n.c.
1) Nur für Standard-Anschlussleitung von EUCHNER
Wert
0,25
80
120
0,65
LIYY 8x0,25 mm²
Funktion
-
Betriebsspannung AP-Elektronik, 24 V DC
Sicherheitsausgang Kanal 1
Sicherheitsausgang Kanal 2
Diagnoseausgang
Türmeldeausgang
Betriebsspannung AP-Elektronik 0 V
-
Betriebsanleitung
Einheit
mm²
W/km
nF/km
mH/km
Aderfarbe
Anschlussleitung
1)
WH
BN
GN
YE
GY
PK
BU
RD
DE
11
