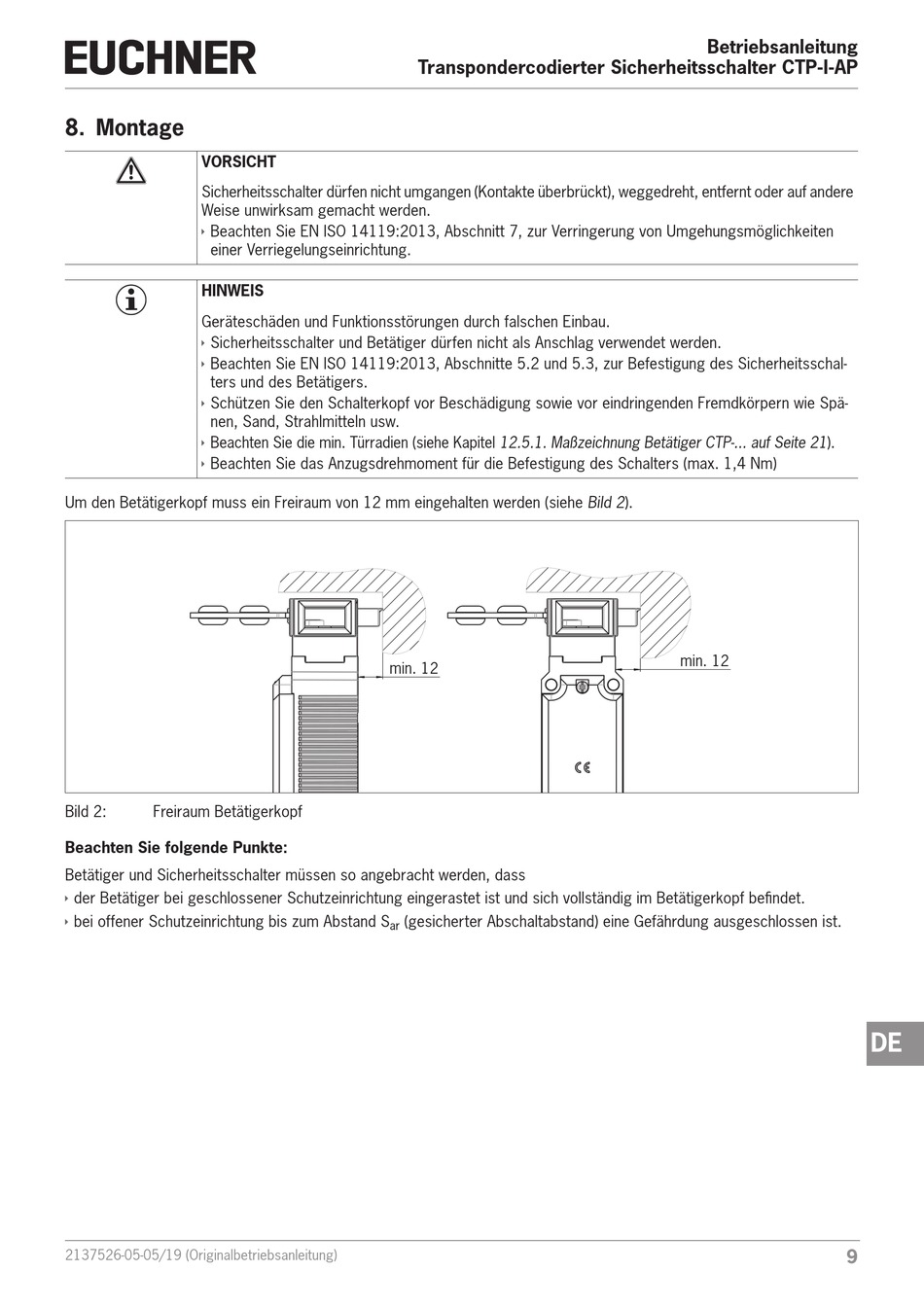

8. Montage
VORSICHT
Sicherheitsschalter dürfen nicht umgangen (Kontakte überbrückt), weggedreht, entfernt oder auf andere
Weise unwirksam gemacht werden.
Ì
Beachten Sie EN ISO 14119:2013, Abschnitt 7, zur Verringerung von Umgehungsmöglichkeiten
einer Verriegelungseinrichtung.
HINWEIS
Geräteschäden und Funktionsstörungen durch falschen Einbau.
Ì
Sicherheitsschalter und Betätiger dürfen nicht als Anschlag verwendet werden.
Ì
Beachten Sie EN ISO 14119:2013, Abschnitte 5.2 und 5.3, zur Befestigung des Sicherheitsschal-
ters und des Betätigers.
Ì
Schützen Sie den Schalterkopf vor Beschädigung sowie vor eindringenden Fremdkörpern wie Spä-
nen, Sand, Strahlmitteln usw.
Ì
Beachten Sie die min. Türradien (siehe Kapitel 12.5.1. Maßzeichnung Betätiger CTP‑... auf Seite 21).
Ì
Beachten Sie das Anzugsdrehmoment für die Befestigung des Schalters (max. 1,4 Nm)
Um den Betätigerkopf muss ein Freiraum von 12 mm eingehalten werden (siehe Bild 2).
Bild 2:
Freiraum Betätigerkopf
Beachten Sie folgende Punkte:
Betätiger und Sicherheitsschalter müssen so angebracht werden, dass
Ì
der Betätiger bei geschlossener Schutzeinrichtung eingerastet ist und sich vollständig im Betätigerkopf befindet.
Ì
bei offener Schutzeinrichtung bis zum Abstand S
2137526-05-05/19 (Originalbetriebsanleitung)
Transpondercodierter Sicherheitsschalter CTP-I-AP
min. 12
(gesicherter Abschaltabstand) eine Gefährdung ausgeschlossen ist.
ar
Betriebsanleitung
min. 12
9
DE
