ASSISTANT
OPTIKON 2000
8.6
BELEUCHTUNG
Der Assistant ist mit einem Xenonlicht-Beleuchtungssystem mit zwei unabhängigen Lichtquellen
ausgestattet.
1) Stecken Sie die Lichtleitfaser für die Endoillumination in die gewünschte
Lichtleitfaserbuchse auf der Vorderseite der Einheit (Abb.1, Nr.10 und 11).

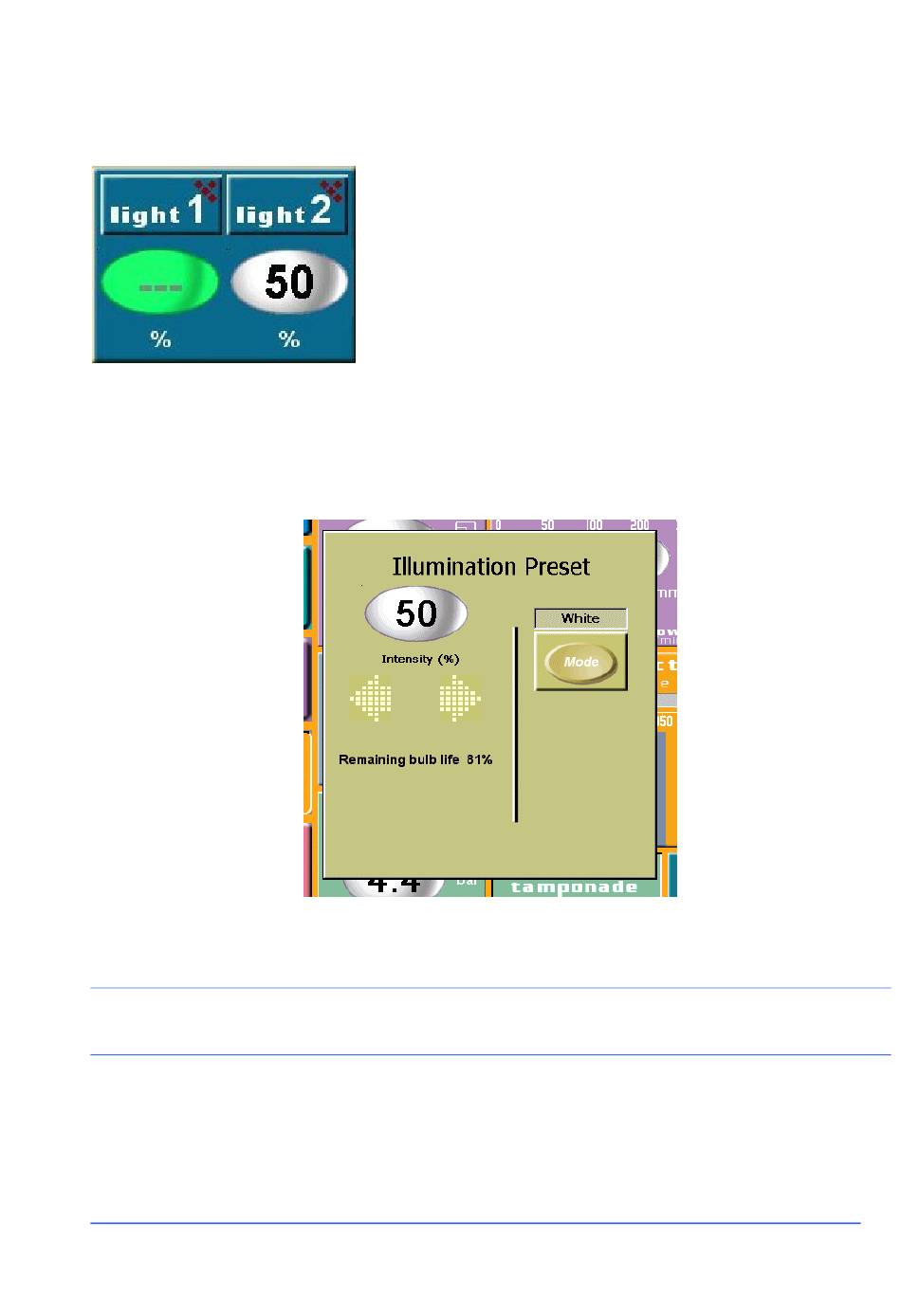

2) Berühren Sie das Lichtstärkendisplay, um die Lichtstärke einzustellen bzw. um den
grünen Filter auszuwählen.
ANMERKUNG:
a. Wenn Sie den grünen Filter auswählen, wird die Lichtstärke automatisch auf 100% gesetzt.
b. Das Kolbenikon im Beleuchtungsrahmen geht auf grün, wenn der grüne Filter eingesetzt ist.
3) Drücken Sie die <light1> oder <light2> Toggle-Taste auf dem LCD-Screen, um das
gewünschte Licht einzuschalten. Drücken Sie zum Ausschalten des Lichts nochmals
auf die Taste <light>
Cod. 121008DE
Installations- und Bedienungshandbuch
•
Beleuchtungsparameter
Lichtstärke (25, 50, 75, 100%)
-
Filter (grün, keiner)
-
8-20
2010-10-18 Rev.M
