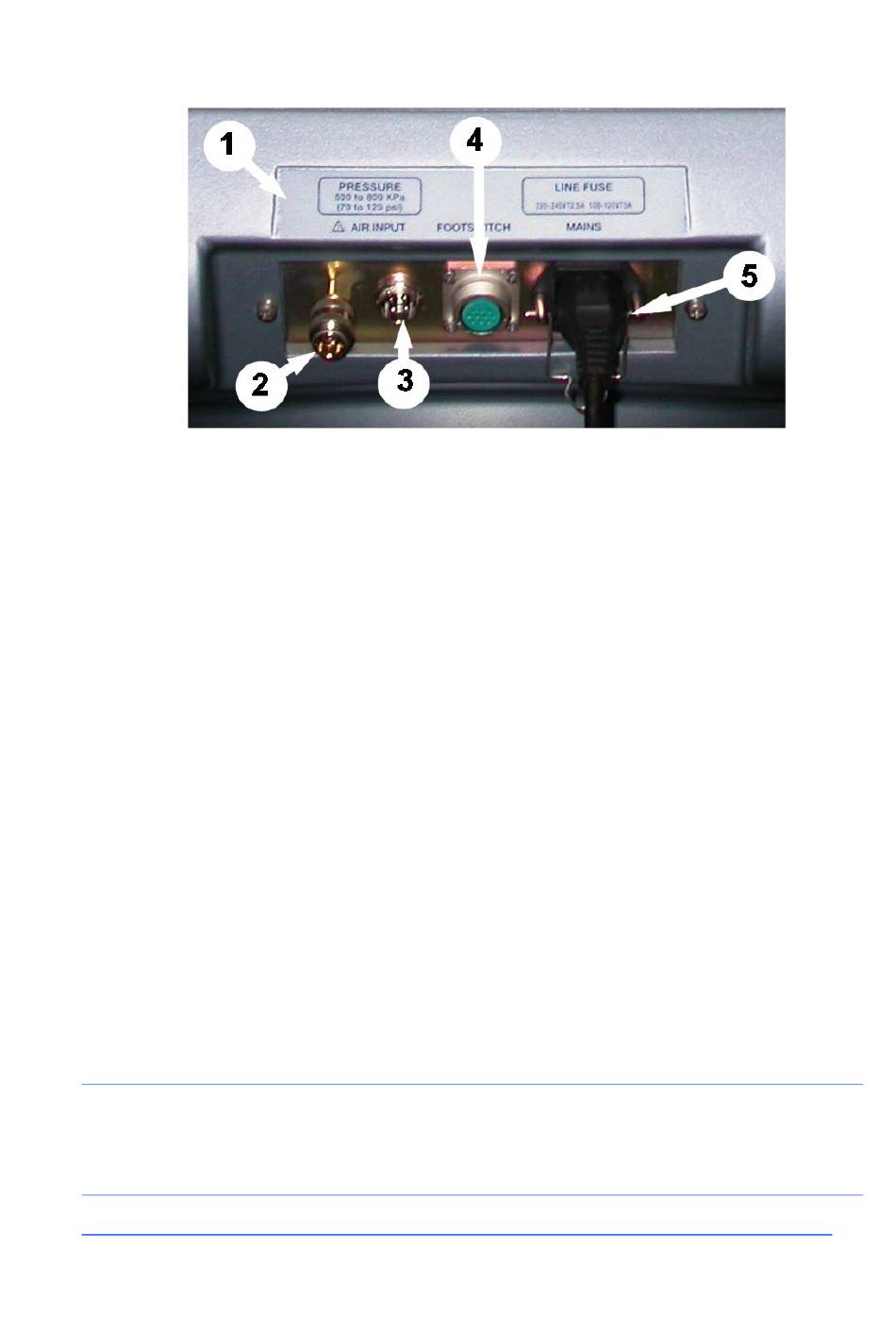

Rückseite der Bedienkonsole (Abb. 3b)
1) SCHILD (KENNZEICHNUNGEN)
Liefert die Seriennummer, elektrische Daten und andere Informationen, wie von
IEC 601-1 gefordert.
2) GASEINGANG
Die Druckluftlieferung mit einem Druck von 500-800 Kpa (72,5-116 PSI) muss an
diesen Eingang angeschlossen werden. Diese Luft wird von ASSISTANT verwendet,
um die Venturipumpe und den Vitrektomieschneider zu betreiben.
3) INFUSIONSSTÄNDER-FUSSSCHALTER
Der Fußschalter, der die Infusionsständerbewegung steuert, muss an diesen Ansatz
angeschlossen werden.
4) FUSSSCHALTERANSATZ
Das ist die Anschlussbuchse für den Systemfußschalter. Fußschalters schaltet die
ASSISTANT Funktionen ein.
5) NETZSCHALTER
Das ist der AC-Spannungseingang des Moduls. Die Hauptsicherungen befinden sich in
diesem Gerät. . Der Hauptspannungsschalter auf dem Sicherungskasten muss
eingestellt werden auf die bei Ihnen vorhandene Spannung.
ANMERKUNG:
Die auf der Einheit und ihrer Benutzerschnittstelle verwendeten Abkürzungen sind wie folgt
definiert:
CUT RATE = Vitrektomie Schneidegeschwindigkeit (Schnitte pro Minute)
