1) Amplitude das ist die Amplitude der dreieckigen Welle. Eine Zahl, die von -
Amplitude bis +Amplitude geht, wird dem Träger hinzugefügt (0-100%). Beachten
Sie, dass das Ergebnis dieser Addition dem 0-100 Bereich hinzugefügt wird: d.h.
wenn die Trägeramplitude C=50 und die Modulationsamplitude M=70 ist, wird
C±M= -20 +120 0 100 hinzugefügt.
2) Frequenz ist die Frequenz der dreieckigen Welle (0.5-10Hz).

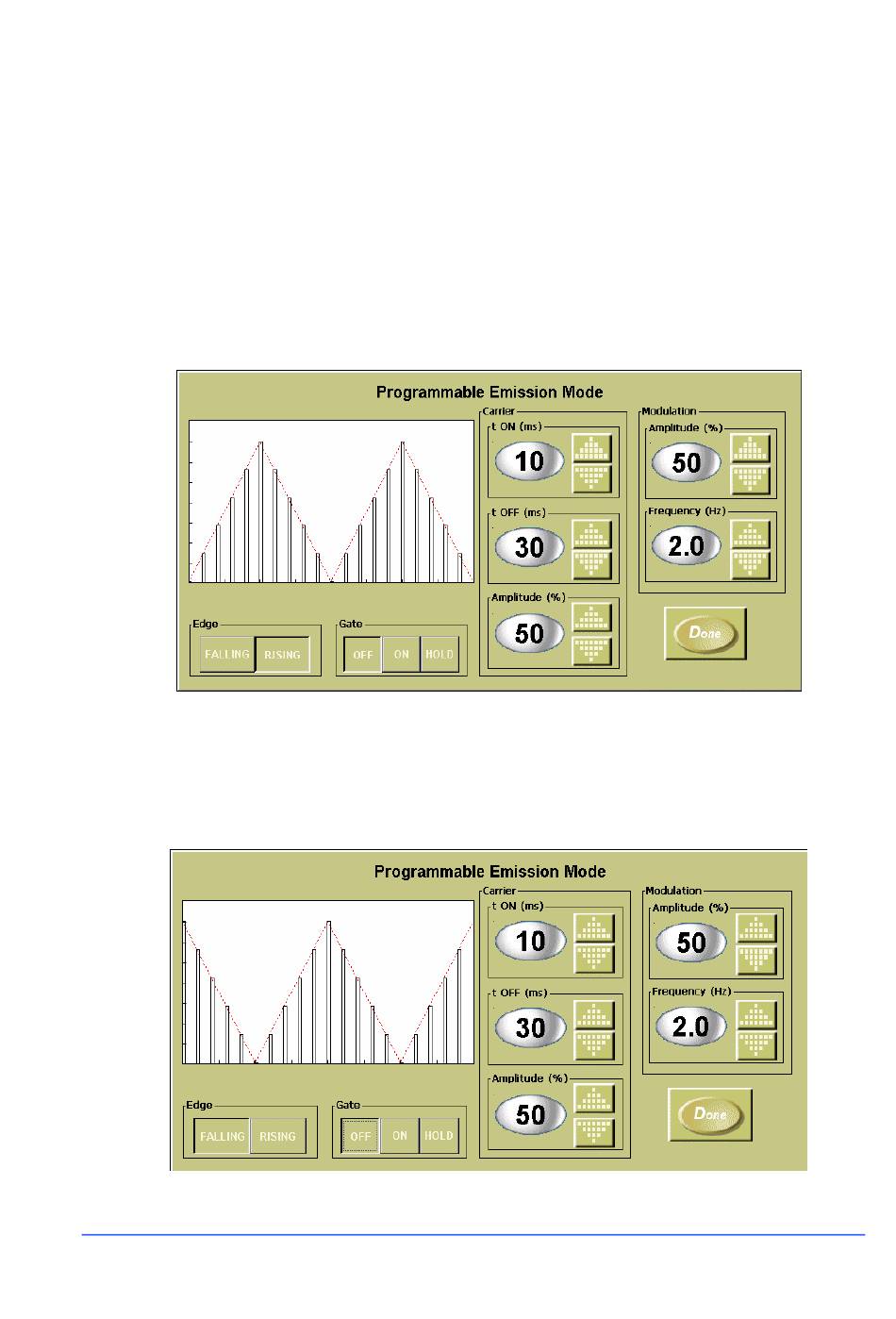

In dem nachfolgenden Beispiel ist die Trägeramplitude 50% und die Modulation ist 50%,
daher variiert die Stoßamplitude von 0 auf 100% der voreingestellten Leistung bei einer
Frequenz von 2 Hz (zwei Mal pro Sekunde).
Der Rand definiert die Phase der Wellenmodulation. Im vorhergehenden Beispiel ist die
Wahl „ANSTEIGEND", daher startet der Ultraschall, wenn der Fußschalter über die
Poisiton #3 hinausgeht, von 0 Amplitude und steigt dann bis zu 100% des
Voreinstellwerts.
Wenn die Wahl „FALLEND" ist, erscheint das Muster wie folgt:
