Das Ultraschallmusster ist
folgendermaßen definiert:
a) Träger
b) Modulation
c) Rand
d) Gate
Der Träger ist eine Anzahl von Ultraschallimpulsen, von denen der Chirurg folgende
definieren kann:
1) t ON Zeit ein, Dauer jedes Impulses (10-90 Milisekunden).
2) t OFF Zeit aus, Intervall zwischen den Impulsen (0-90 Milisekunden).
3) Amplitude, Impulshöhe (10-100% der voreingestellten Leistung).
d.h. wenn die Modulationsamplitude „0", das Gate auf „off" und nur der Träger
folgerndermaßen definiert wird:
t ON= 10
t OFF= 30
Amplitude= 30

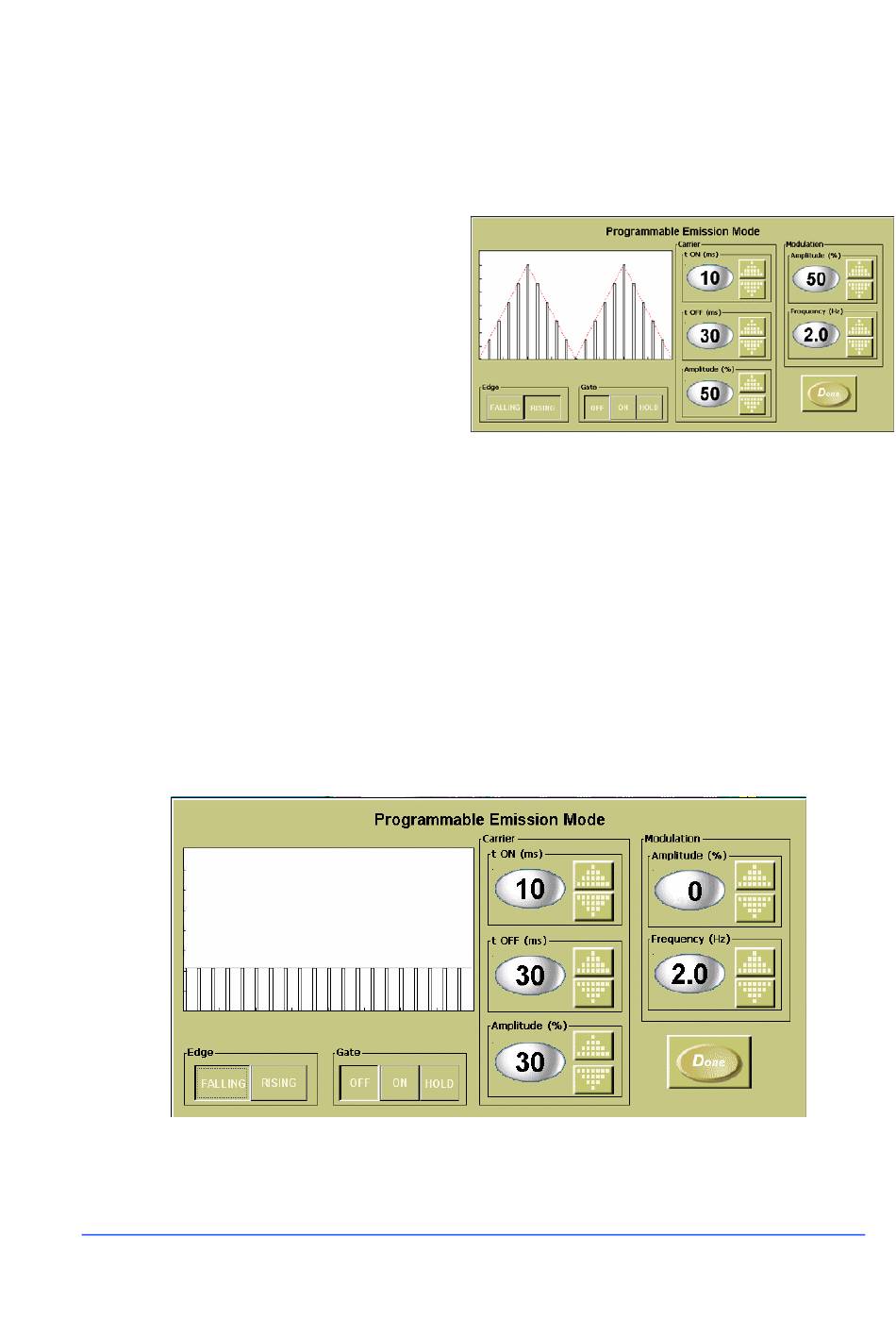

erscheint das sich ergebende Stoßmuster wie folgt:
Die Modulation ist eine dreieckige Wellenform, die die Trägeramplitude ändert. Der
Chirurg kann folgendes definieren:
