ASSISTANT
OPTIKON 2000
7.2
LAYOUT DES GERÄTS
Dieser Bereich enthält Informationen über das Layout des Geräts. Alle Steuerungen
und Einstellungen werden weiter vorn ermittelt und beschrieben. Buchsen und
andere Elemente auf der Vorderseite sind in Abbildung 1, die linke Seite
(Pumpenseite) des Geräts ist in Abbildung 2 beschrieben. Die Ansätze auf der
Rückseite sind in Abb. 3a und 3b festgelegt.
1) I/A SYSTEM
Einmal-Schlauchsatz und Doppelpumpenkassette.
2) LCD-TOUCHSCREENDISPLAY
Durch diesen LCD-Touchscreen kann der Benutzer
- die eigenen Funktionen einschalten
- alle Parameter einstellen
- alle aktuellen und voreingestellten Werte ablesen
- Warnungen und Fehlermeldungen ablesen
- das Gerät und den Fußschalter programmieren
Cod. 121008DE
Installations- und Bedienungshandbuch

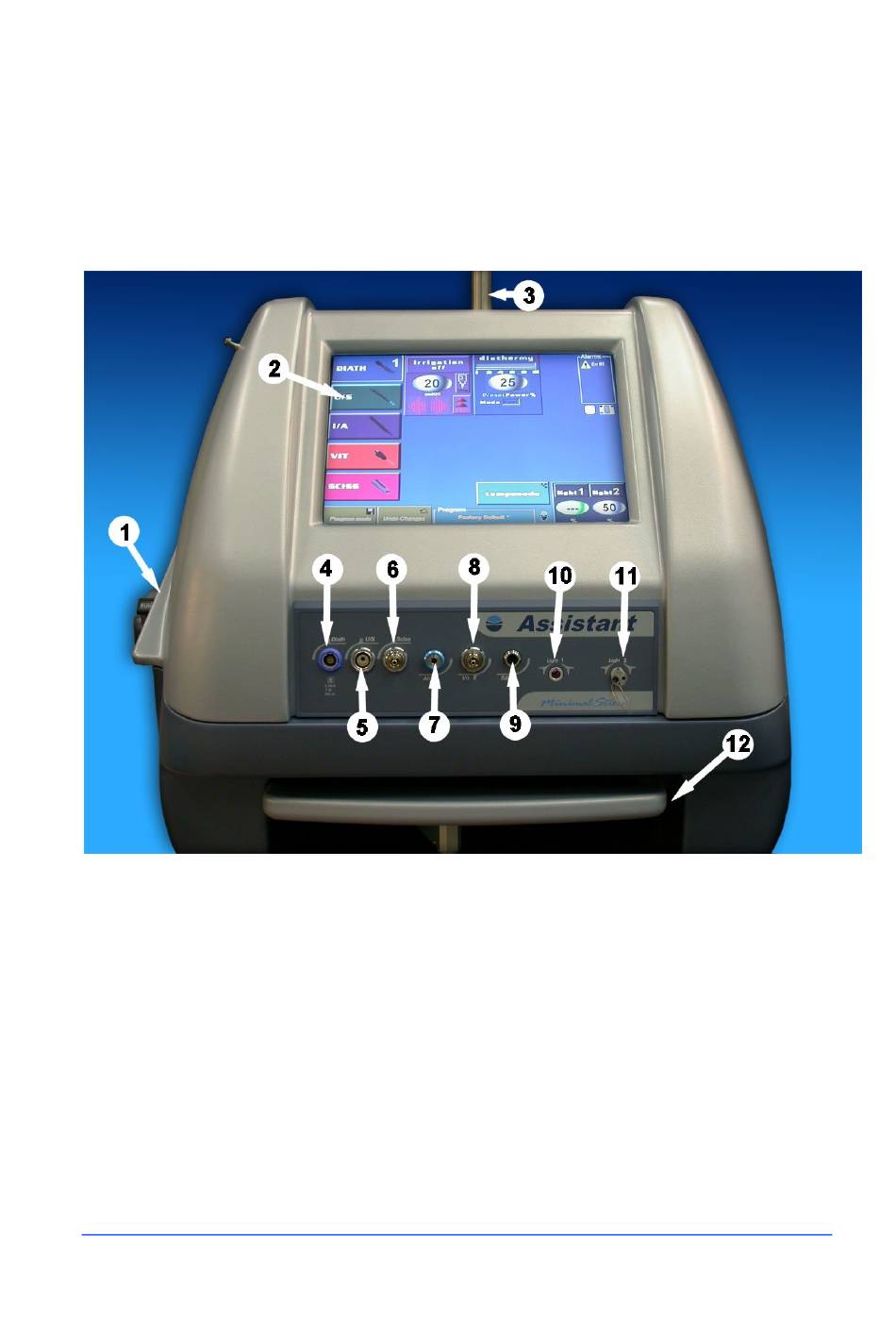

Vorderansicht (Abb. 1)
7-6
2010-10-18 Rev.M
