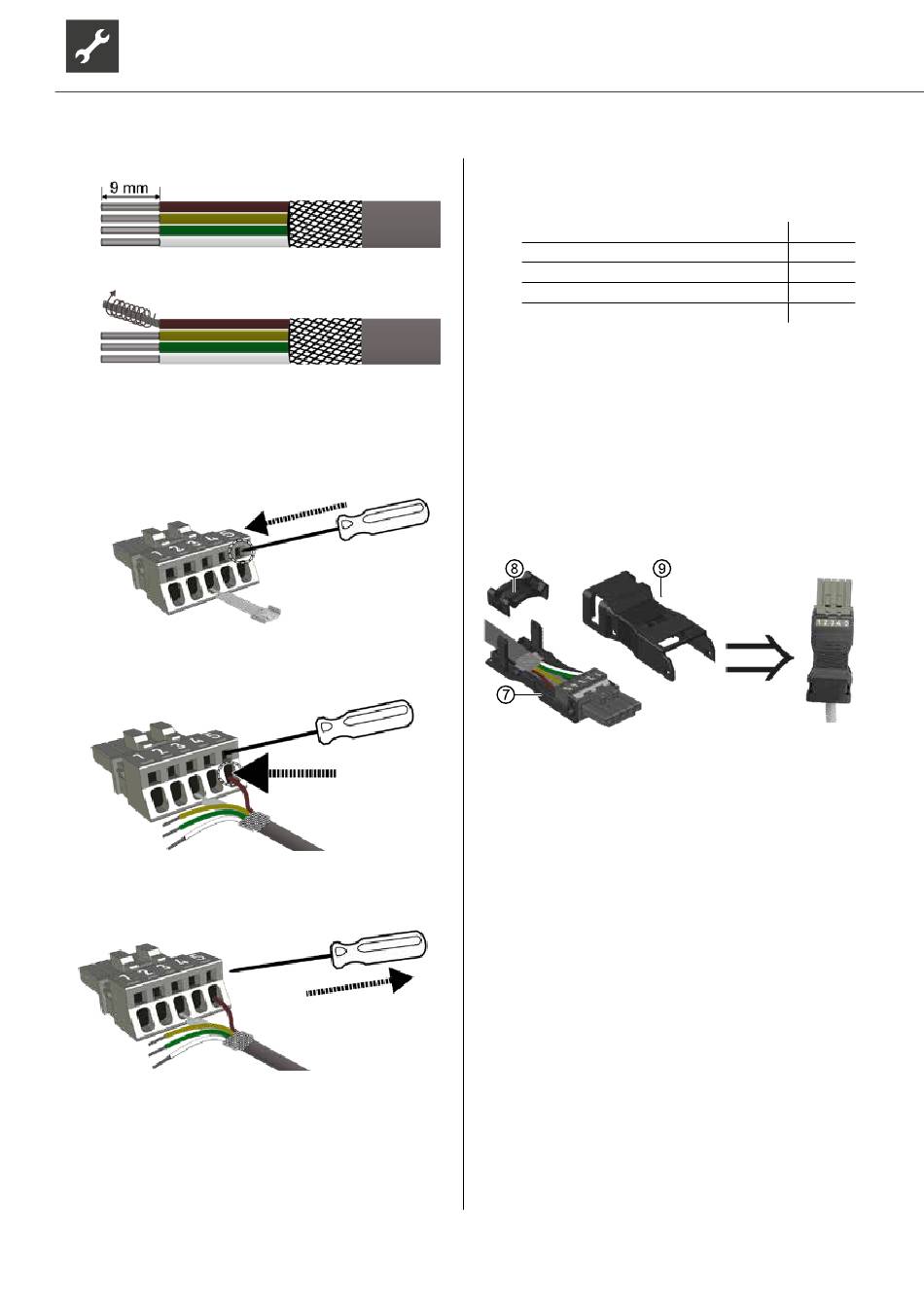

2.5. Jede Ader 9 mm abisolieren.
2.6. Litzen jeder Ader verdrillen.
2.7. Abisolierte Adern in die Pins einbringen.
2.7.1. Betätigungswerkzeug oder Schraubendreher
(Klinge 2,5 x 0,4 mm) in Anschlussverriegelung
an Pin 5 stecken und dadurch Anschlussverrie-
gelung entsperren.
2.7.2. Kabel mit Schirmgeflecht von oben her auf Kon-
taktfeder auflegen und braune Ader bis zum
Anschlag in Pin 5 einbringen.
2.7.3. Betätigungswerkzeug oder Schraubendreher
aus Anschlussverriegelung ziehen und dadurch
Anschluss verriegeln.
16
2.7.4. Auf gleiche Weise die 3 anderen Adern in die
jeweiligs zugehörigen Pins einbringen.
Belegung der Pins
weiße Ader des Buskabels
grüne Ader des Buskabels
Schirmgeflecht auf Kontaktfeder
gelbe Ader des Buskabels
braune Ader des Buskabels
ACHTUNG
Jede eingebrachte Ader auf festen Sitz in ihrem Pin
prüfen.
2.8. Schirmgeflecht auf Kontaktfeder auflegen und
gegebenenfalls so kürzen, dass es nicht über die
Kontaktfeder hinausreicht.
2.9. Zugentlastungsgehäuse zusammensetzen.
2.9.1. Verdrahtete Buchse in das Unterteil (⑦) des Zu-
gentlastungsgehäuses einrasten.
2.9.2. Zugentlastung (⑧) auflegen und tief einrasten,
bis Buskabel fest eingeklemmt ist.
ACHTUNG
Schirmgeflecht muss direkten und festen Kontakt zur
Kontaktfeder haben.
2.9.3. Oberteil des Gehäuses (⑨) auf Unterteil kom-
plett aufrasten.
Technische Änderungen vorbehalten | 83071000cDE | ait-deutschland GmbH
Pin 1
Pin 2
Pin 3
Pin 4
Pin 5
