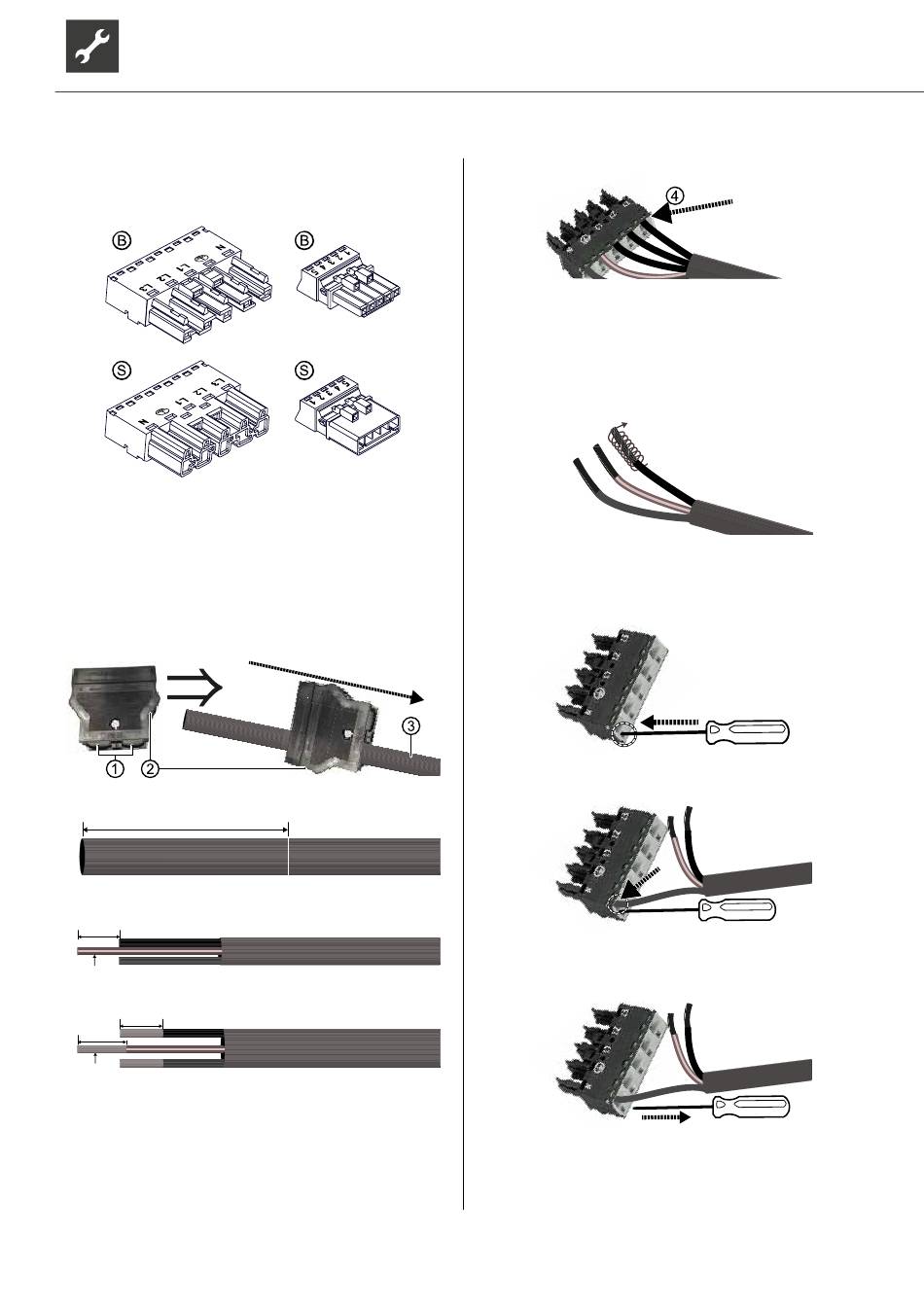

► Buchsen (Ⓑ) auf der Seite der Wärmepumpe, Ste-
cker (Ⓢ) auf der Seite der Hydraulikeinheit oder
des Wandreglers montieren.
EVS 8 / EVS (Zubehör) montieren
1.
Lastkabel Verdichter an die 5polige Lastkabel-
Buchse anschließen.
1.1. Einen Verschluß der Kabeldurchführungen (①)
vorsichtig an seinen Stegen vom Gehäuse (②)
ausbrechen und Zugentlastungsgehäuse ca.
50 cm über Lastkabel (③) schieben.
1.2. Lastkabel 55 mm abmanteln.
55 mm
1.3. Spannungsführende Adern so kürzen, dass sich
eine Voreilung des PE-Leiters von 8 mm ergibt.
8 mm
PE
1.4. Jede Ader 9 mm abisolieren.
9 mm
9 mm
PE
14
1.5. Abisolierte Adern in die Pins (④) einbringen.
► Hat das Lastkabel eindrähtige Adern, diese je-
weils bis zum Anschlag einbringen:
N- und PE-Leiter in die entsprechend beschrifte-
ten Pins, L-Leiter in Pin L1 einbringen.
► Hat das Lastkabel feindrähtige Aderlitzen:
● Litzen jeder Ader verdrillen.
1.5.1. Betätigungswerkzeug oder Schraubendreher
(Klingenbreite 2,5 mm) in Anschlussverriege-
lung des Null-Leiter Pins stecken und dadurch
Anschlussverriegelung entsperren.
≈50 cm
1.5.2. Verdrillte Ader des Null-Leiters bis zum An-
schlag in Null-Leiter Pin einbringen.
1.5.3. Betätigungswerkzeug oder Schraubendreher
aus Anschlussverriegelung ziehen und dadurch
Anschluss verriegeln.
Technische Änderungen vorbehalten | 83071000cDE | ait-deutschland GmbH
L3
L2
L1
N
L
N
L
N
L
N
