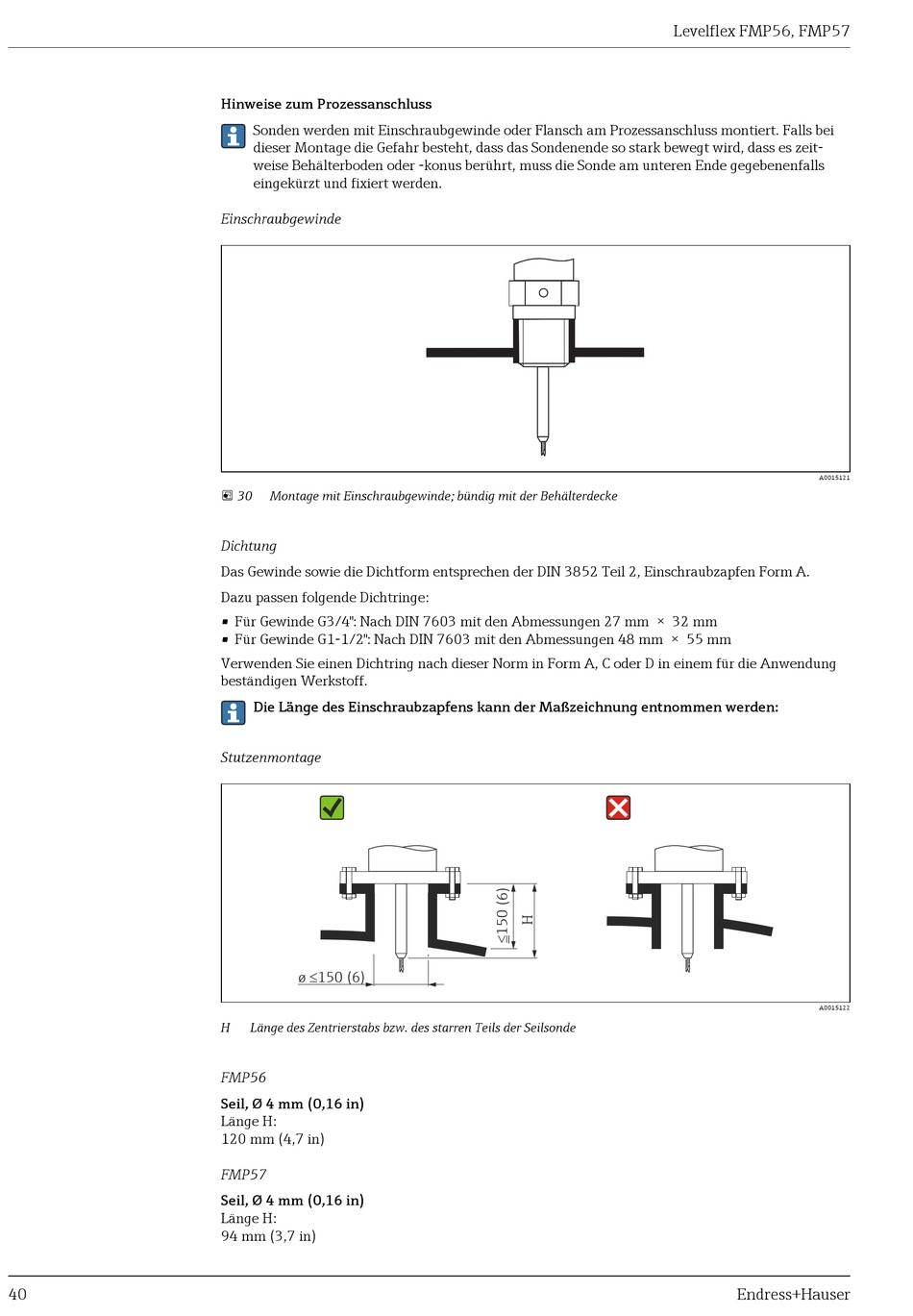

Hinweise zum Prozessanschluss
Sonden werden mit Einschraubgewinde oder Flansch am Prozessanschluss montiert. Falls bei
dieser Montage die Gefahr besteht, dass das Sondenende so stark bewegt wird, dass es zeit-
weise Behälterboden oder -konus berührt, muss die Sonde am unteren Ende gegebenenfalls
eingekürzt und fixiert werden.
Einschraubgewinde
 30 Montage mit Einschraubgewinde; bündig mit der Behälterdecke
Dichtung
Das Gewinde sowie die Dichtform entsprechen der DIN 3852 Teil 2, Einschraubzapfen Form A.
Dazu passen folgende Dichtringe:
• Für Gewinde G3/4": Nach DIN 7603 mit den Abmessungen 27 mm × 32 mm
• Für Gewinde G1-1/2": Nach DIN 7603 mit den Abmessungen 48 mm × 55 mm
Verwenden Sie einen Dichtring nach dieser Norm in Form A, C oder D in einem für die Anwendung
beständigen Werkstoff.
Die Länge des Einschraubzapfens kann der Maßzeichnung entnommen werden:
Stutzenmontage
ø 150 (6)
£
H Länge des Zentrierstabs bzw. des starren Teils der Seilsonde
FMP56
Seil, Ø 4 mm (0,16 in)
Länge H:
120 mm (4,7 in)
FMP57
Seil, Ø 4 mm (0,16 in)
Länge H:
94 mm (3,7 in)
Levelflex FMP56, FMP57
A0015121
A0015122
