Levelflex FMP53
3-Punkt Linearitätsprotokoll
Endress+Hauser
Die folgenden Hinweise sind zu beachten, wenn im Merkmal 550 ("Kalibration") die Option F3
("3-Punkt Linearitätsprotokoll") gewählt wurde.

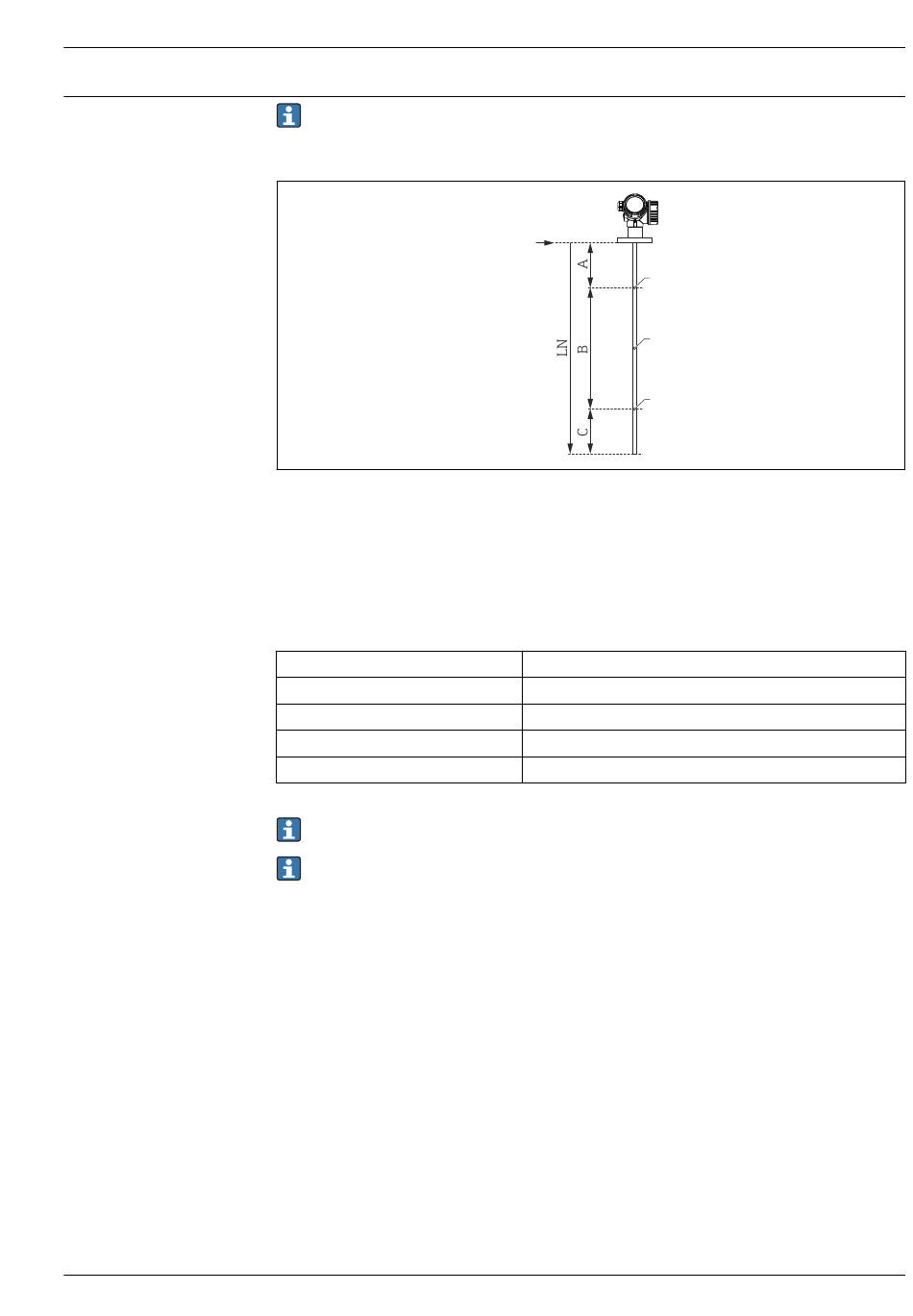

Die 3 Punkte des Linearitätsprotokoll sind abhängig von der gewählten Sonde wie folgt festgelegt:
A Abstand vom Referenzpunkt R zum ersten Messpunkt
B Messbereich
C Abstand vom Sondenende zum dritten Messpunkt
LN Sondenlänge
R Referenzpunkt der Messung
1 Erster Messpunkt
2 Zweiter Messpunkt (in der Mitte zwischen erstem und drittem Messpunkt)
3 Dritter Messpunkt
Position 1. Messpunkt
Position 2. Messpunkt
Position 3. Messpunkt
Minimaler Messbereich
Minimale Sondenlänge
Die Position der Messpunkte kann um ±1 cm (±0,04 in) variieren.
Die Linearitätsprüfung erfolgt mit dem Komplettgerät und unter Referenzbedingungen.
R
1
2
3
A = 350 mm (13,8 in)
zentral zwischen 1. und 3. Messpunkt
C = 250 mm (9,84 in)
B ≥ 400 mm (15,7 in)
LN ≥ 1 000 mm (39,4 in)
A0021090
