Levelflex FMP56, FMP57

Klemmenbelegung

Endress+Hauser

Energieversorgung

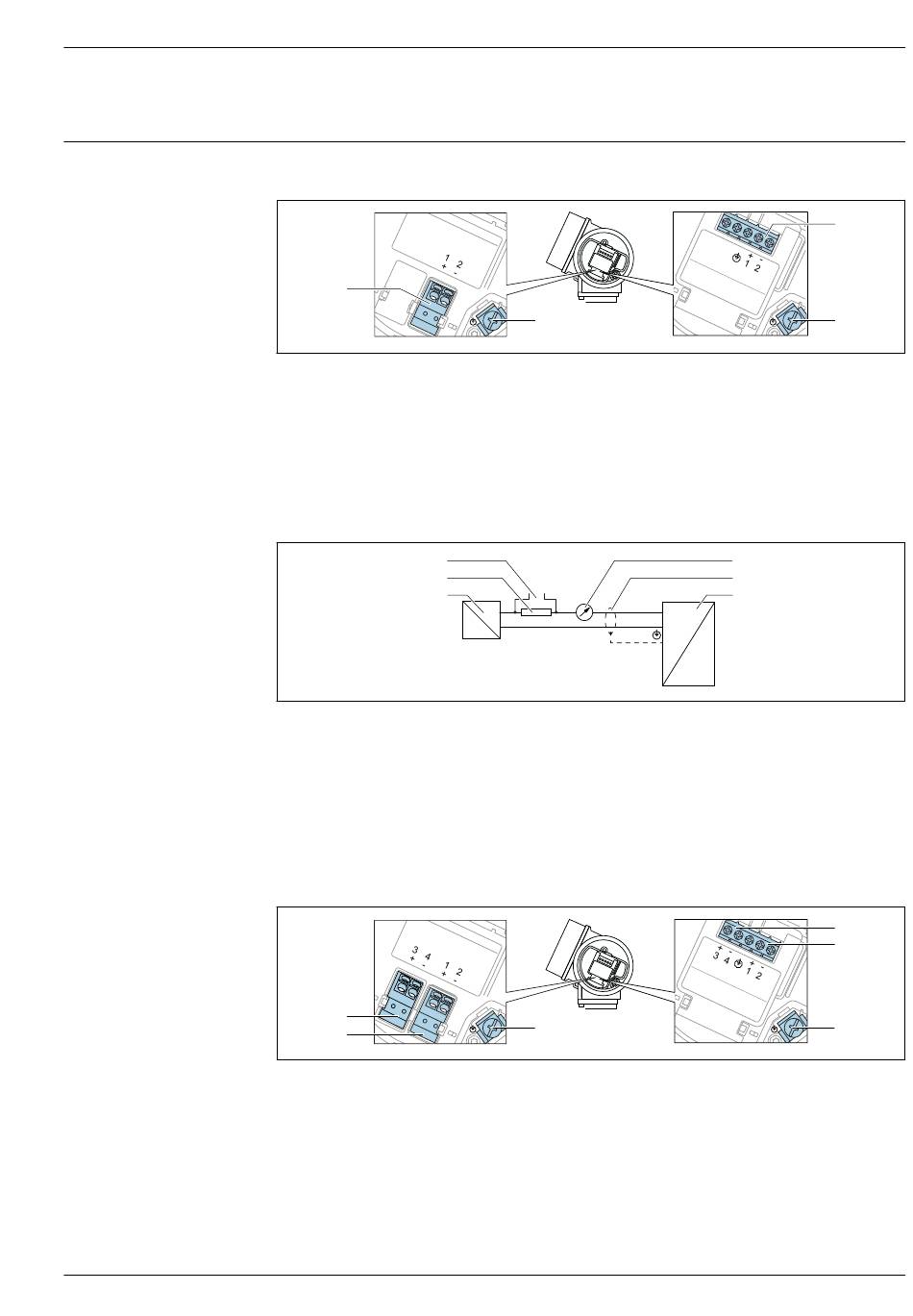

Klemmenbelegung 2-Draht: 4 ... 20 mA HART
A
1
 6
Klemmenbelegung 2-Draht: 4 ... 20 mA HART
A
Ohne integrierten Überspannungsschutz
B
Mit integriertem Überspannungsschutz
1
Anschluss 4 ... 20 mA HART passiv: Klemmen 1 und 2, ohne integrierten Überspannungsschutz
2
Anschluss 4 ... 20 mA HART passiv: Klemmen 1 und 2, mit integrierten Überspannungsschutz
3
Anschlussklemme für Kabelschirm
Blockdiagramm 2-Draht: 4 ... 20 mA HART
3
2
1
 7
Blockdiagramm 2-Draht: 4 ... 20 mA HART
1
Speisetrenner für Spannungsversorgung (z.B. RN221N); Klemmenspannung beachten
2
Widerstand für HART-Kommunikation (≥ 250 Ω); Maximale Bürde beachten
3
Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth-Modem)
4
Analoges Anzeigeinstrument; Maximale Bürde beachten
5
Kabelschirm; Kabelspezifikation beachten
6
Messgerät
Klemmenbelegung 2-Draht: 4 ... 20 mA HART, Schaltausgang
A
2
1
 8
Klemmenbelegung 2-Draht: 4 ... 20 mA HART, Schaltausgang
A
Ohne integrierten Überspannungsschutz
B
Mit integriertem Überspannungsschutz
1
Anschluss 4 ... 20 mA HART passiv: Klemmen 1 und 2, ohne integrierten Überspannungsschutz
2
Anschluss Schaltausgang (Open Collector): Klemmen 3 und 4, ohne integrierten Überspannungsschutz
3
Anschluss Schaltausgang (Open Collector): Klemmen 3 und 4, mit integrierten Überspannungsschutz
4
Anschluss 4 ... 20 mA HART passiv: Klemmen 1 und 2, mit integrierten Überspannungsschutz
5
Anschlussklemme für Kabelschirm
3
+
+
1
-
-
2
5
B
2
3
4
5
6
I
Y
B
3
4
5
A0036498
A0036499
A0036500
19
