1.
Das Griffteil (1) gegen den Uhrzeigersinn drehen und den Zusatzhandgriff
lösen (A).
2.
Den Zusatzhandgriff leicht nach vorne schieben und aus der Verzahnung lösen.
3.
Den Zusatzhandgriff in die gewünschte Position bringen (B).
4.
Den Zusatzhandgriff nach hinten schieben und in die Verzahnung verrasten.
5.
Das Griffteil (2) im Uhrzeigersinn drehen und den Griff festziehen (C).

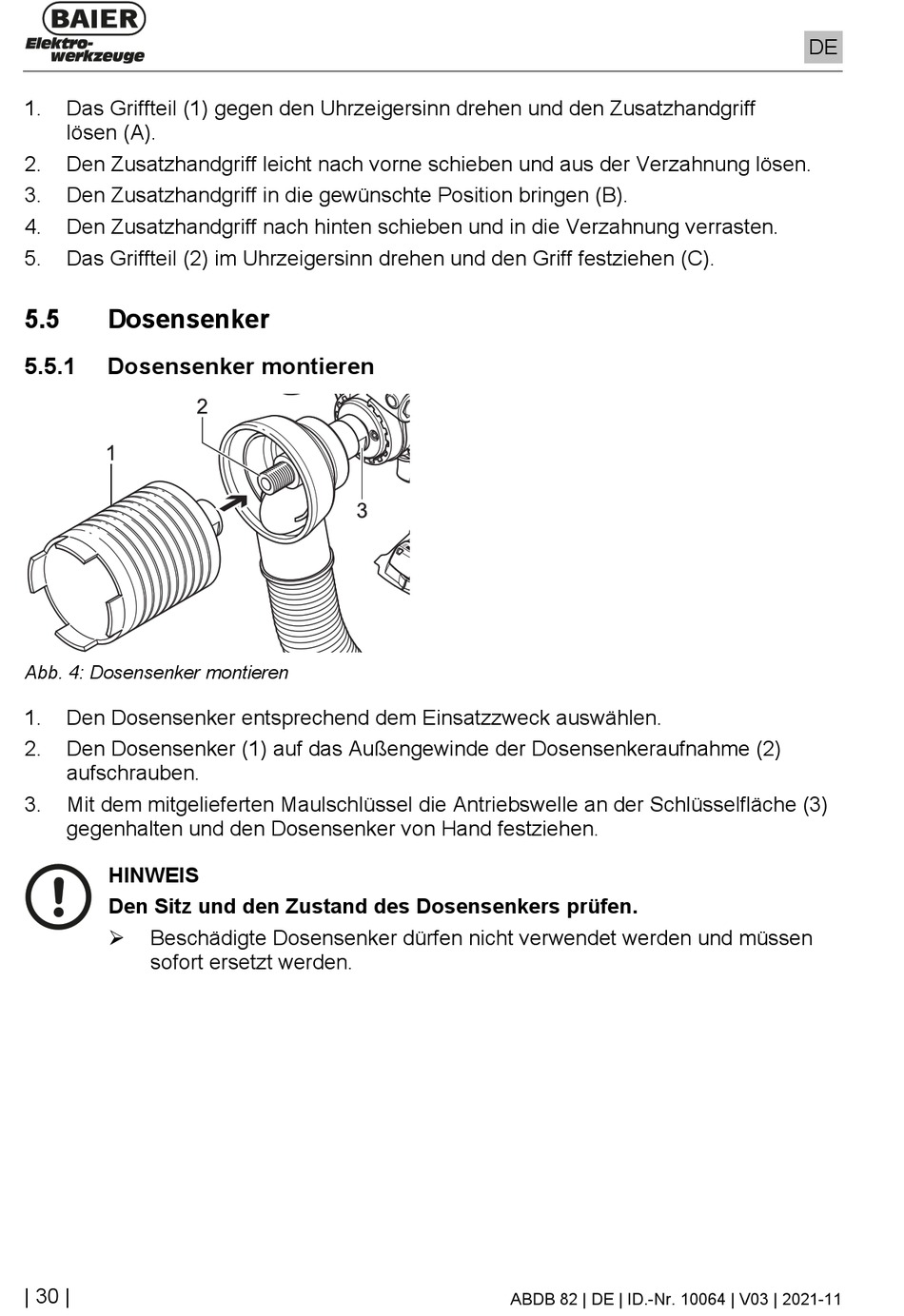

5.5
Dosensenker
5.5.1
Dosensenker montieren
Abb. 4: Dosensenker montieren
1.
Den Dosensenker entsprechend dem Einsatzzweck auswählen.
2.
Den Dosensenker (1) auf das Außengewinde der Dosensenkeraufnahme (2)
aufschrauben.
3.
Mit dem mitgelieferten Maulschlüssel die Antriebswelle an der Schlüsselfläche (3)
gegenhalten und den Dosensenker von Hand festziehen.
HINWEIS
Den Sitz und den Zustand des Dosensenkers prüfen.
Beschädigte Dosensenker dürfen nicht verwendet werden und müssen
sofort ersetzt werden.
| 30 |
ABDB 82 | DE | ID.-Nr. 10064 | V03 | 2021-11
