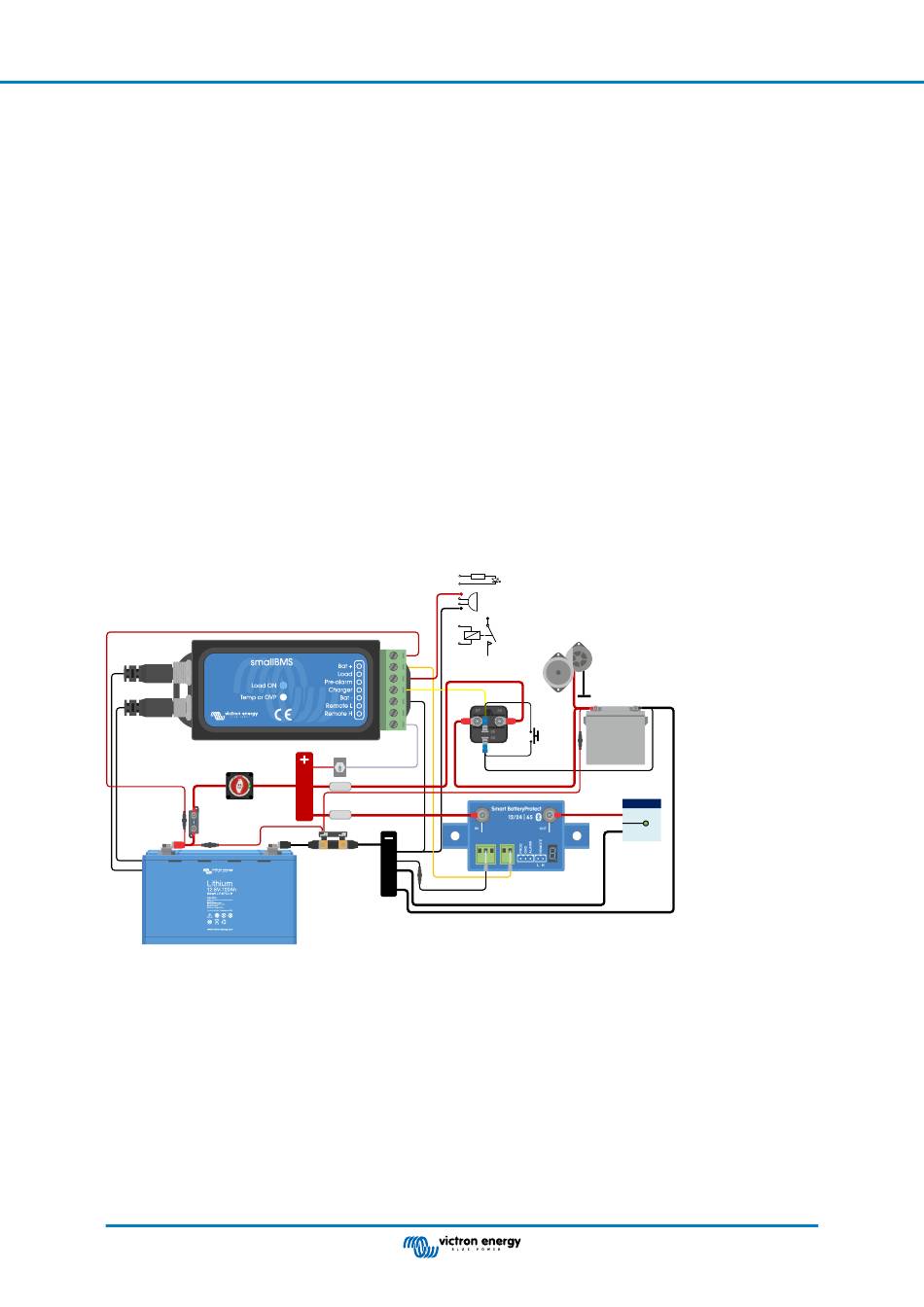

3.3.2. smallBMS mit Cyrix-Li-ct als Batterie-Kombinationsgerät
Das folgende Systembeispiel zeigt ein kleines netzunabhängiges Gleichstromsystem in einem Wohnmobil oder Boot. Seine
Hauptkomponenten umfassen:
•
smallBMS
•
12,8 V 100 Ah Lithium Battery Smart
•
Cyrix-Li-ct
•
Smart BatteryProtect 12/24 V 65 A
•
SmartShunt
Der Ladetrennausgang (CHARGER) des smallBMS steuert den BMS-Ladetrenneingang des Cyrix-Li-ct (Pin 85). Bei zu
niedriger/zu hoher Temperatur oder Überspannung der Zellen unterbricht der Cyrix-Li-ct den Ladevorgang der Lithiumbatterie.
Die Gleichstromlasten werden über einen Smart BatteryProtect gesteuert. Sein ferngesteuerter H-Eingang ist mit dem
Lasttrennausgang des smallBMS verbunden. Im Falle einer zu niedrigen Zellspannung wird der Lasttrennausgang (LOAD) und
folglich der ferngesteuerte H-Eingang des Smart BatteryProtect potentialfrei und schaltet die Gleichstromlast ab, um eine weitere
Entladung der Batterie zu verhindern.
Ein zwischen der positiven Batteriesammelschiene und dem ferngesteuerten H-Eingang des smallBMS verdrahteter Ein-/
Ausschalter kann dazu verwendet werden, Gleichstromlasten und Ladegeräte auszuschalten; darüber hinaus kann ein
Hauptschalter verwendet werden, um die positive Sammelschiene von der Batterie zu isolieren.
Der SmartShunt verbindet sich über Bluetooth mit der VictronConnect App auf einem Smartphone oder Tablet und Sie können
bequem alle überwachten Batterieparameter, wie Ladezustand, Restlaufzeit, historische Informationen uvm auslesen.
smallBMS
Main switch
Lithium Battery Smart
Seite 7
smallBMS mit Voralarm
Cyrix-Li-ct
Remote on/off switch
Fuse
Smart BatteryProtect
Fuse
SmartShunt
LED
DC buzzer
Relay
Alternator
Starter battery
Start Assist
(press twice)
DC load
Installation
