3.3.3. smallBMS mit Phoenix-Wechselrichter
Das folgende Systembeispiel zeigt ein kleines Gleichstromsystem, z. B. in einem Wohnmobil. Seine Hauptkomponenten
umfassen:
•
smallBMS
•
12,8 V 100 Ah Lithium Battery Smart
•
SmartSolar MPPT 75/15
•
Phoenix-Wechselrichter VE.Direct 12/375
•
SmartShunt
•
VE.Direct nicht invertierendes Kabel zum ferngesteuerten Ein-/Ausschalten
Der Ladetrennausgang (CHARGER) des smallBMS steuert ein SmartSolar-Ladegerät über ein nicht invertierendes VE.Direct-
Fernein-/Fernausschaltschaltkabel (nicht erforderlich bei größeren MPPTs, die einen Fernein-/ausschaltanschluss haben). Bei zu
niedriger/zu hoher Temperatur oder Überspannung der Zellen stoppt das Solarladegerät den Ladevorgang.
Ein Phoenix-Wechselrichter VE.Direct 12/375 erlaubt die Versorgung von Haushaltsgeräten. Sein ferngesteuerter H-Eingang
ist mit dem Lasttrennausgang des smallBMS verbunden. Im Falle einer zu niedrigen Zellspannung wird der Lasttrennausgang
(LOAD) und folglich der ferngesteuerte H-Eingang des Wechselrichters potentialfrei und schaltet den Phoenix-Wechselrichter ab,
um eine weitere Entladung der Batterie zu verhindern.
Ein zwischen der positiven Batteriesammelschiene und dem ferngesteuerten H-Eingang des smallBMS verdrahteter Ein-/
Ausschalter kann dazu verwendet werden, Gleichstromlasten und Ladegeräte auszuschalten; darüber hinaus kann ein
Hauptschalter verwendet werden, um die positive Sammelschiene von der Batterie zu isolieren.
Der SmartShunt verbindet sich über Bluetooth mit der VictronConnect App auf einem Smartphone oder Tablet und Sie können
bequem alle überwachten Batterieparameter, wie Ladezustand, Restlaufzeit, historische Informationen uvm auslesen.

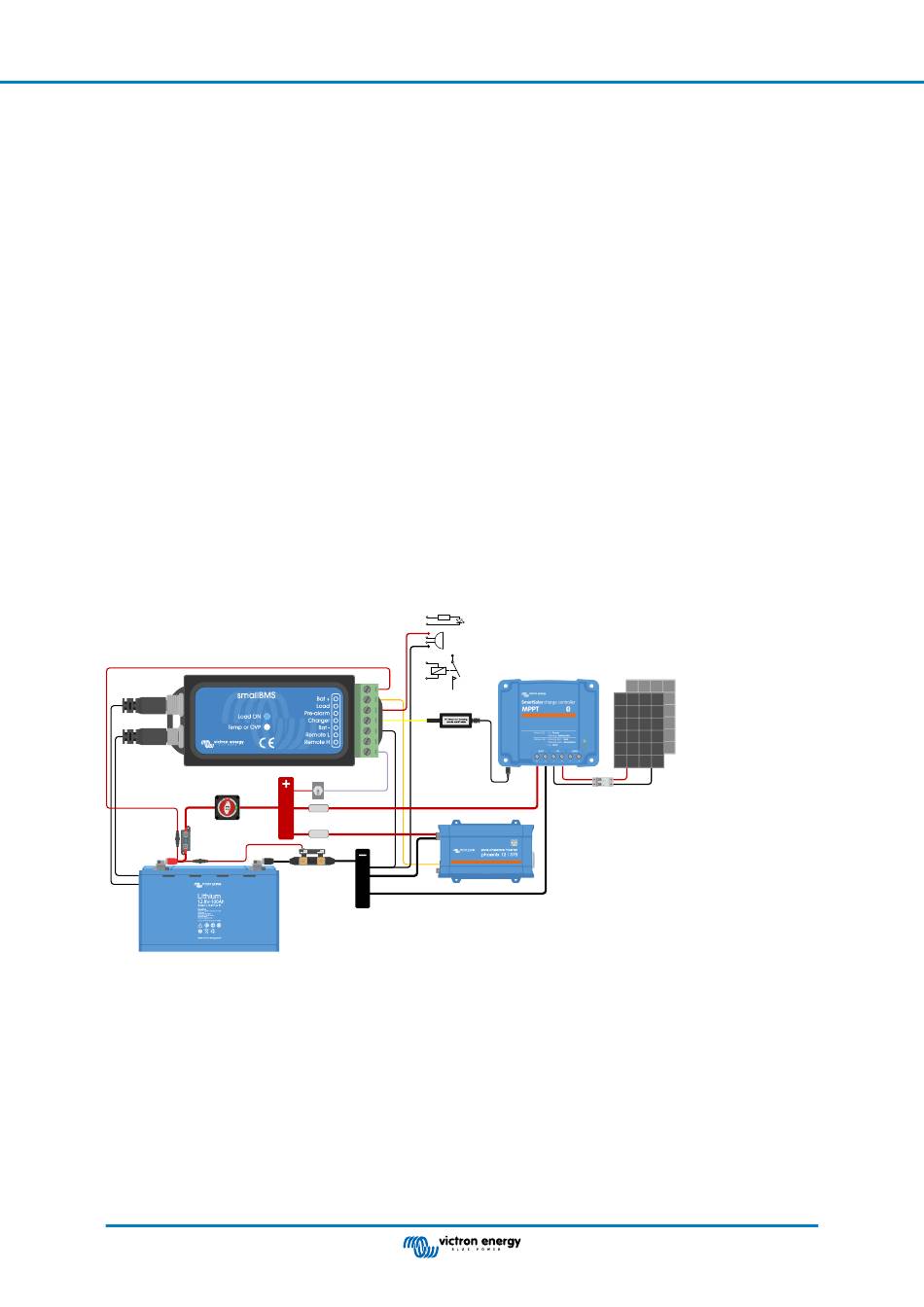

smallBMS
Main switch
Lithium Battery Smart
Seite 8
smallBMS mit Voralarm
DC buzzer
Relay
VE.Direct non inverting remote
on/off cable
Remote on/off switch
Fuse
Phoenix Inverter
Fuse
SmartShunt
LED
SmartSolar Charger
