Datenübertragung
12
8

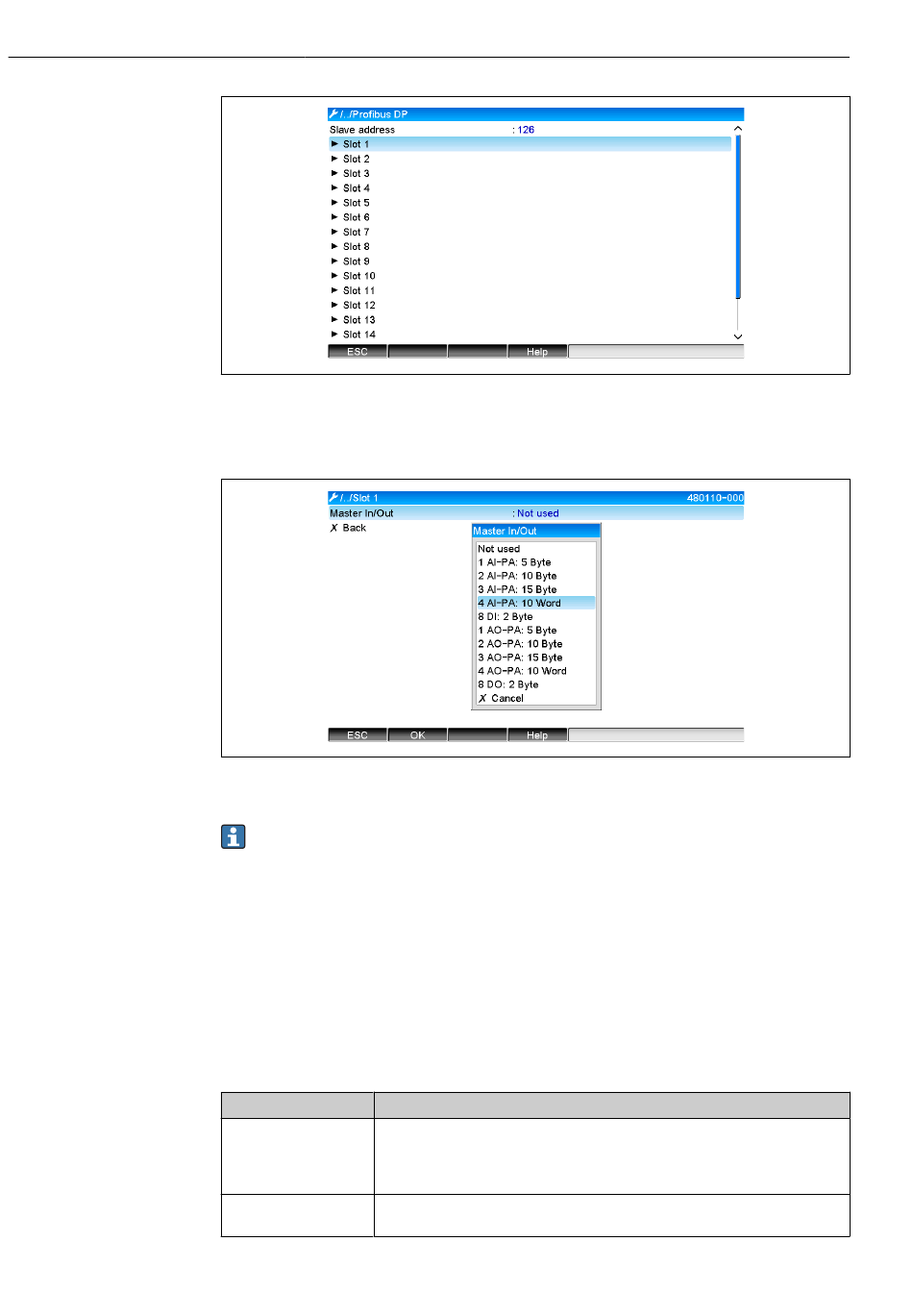

Slotübersicht
Je nach Datenmenge und Inhalt können Module ausgewählt werden.
9
Modul-Auswahl
Die Bezeichnung bezieht sich auf die Lese-/Schreibrichtung des PROFIBUS-Masters
und ist mit den Modulnamen in der GSD-Datei identisch.
Beschreibung des Modulnamens:
• Die Zahl beschreibt die Anzahl der Werte, die übertragen werden sollen.
• AI/DI: Master In (Gerät → PROFIBUS-Master)
• AO/DO: Master Out (PROFIBUS-Master → Gerät)
• AI/AO: Übertragung der Fließkommazahl + Status
• DI/DO: Übertragung von digitalen Zuständen
• Der Anhang -PA bedeutet, dass der Datenaufbau aus 4 Byte Fließkommazahl (MSB
zuerst) und anschließendem 1 Byte Status des Messwertes besteht.
• Am Schluss steht die Länge des Moduls
Beschreibung der PROFIBUS-Module
Module
Verwendung
AI-PA 5 Byte
Analogkanal (Momentanwert, Integration)
AI-PA 10 Byte
Mathekanal (Resultat: Momentanwert, Zähler, Betriebszeit)
AI-PA 15 Byte
Digitalkanal (Steuereingang, Impulszähler, (Meldung +) Betriebszeit, Menge aus
AI-PA 10 Word
Zeit)
DI 2 Byte
Mathekanal (Resultat: Zustand)
Digitalkanal (Ein/Aus-Meldung, Meldung (+Betriebszeit))
Memograph M, RSG45
A0051576
A0051578
