Einbindung in Simatic S7
30
Zum Start der Übertragung wird M11.0 auf true gesetzt. Die Übertragung beginnt. Bevor
eine weitere Übertragung gestartet werden kann, muss M11.0 zuvor wieder auf false
gesetzt werden.
31
Ablauf der Kommunikation des azyklischen Dienstes
3.4.2
Auslesen der Relaiszustände über Slot 0, Index 2 (siehe 2.7.3
→ 21)

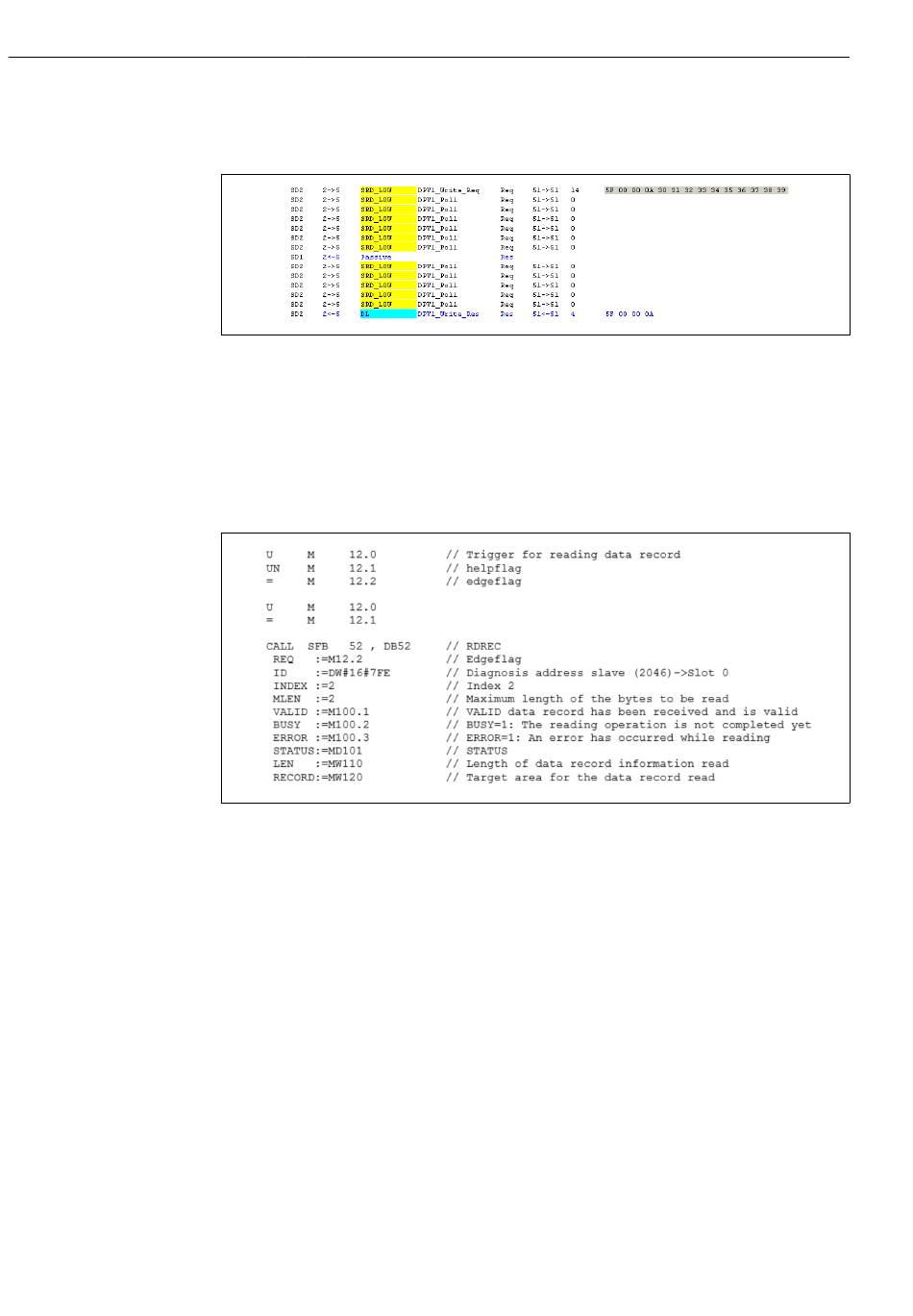

Zum Start der Auslesung wird M12.0 auf true gesetzt. Die Übertragung beginnt. Bevor
eine weitere Auslesung gestartet werden kann, muss M12.0 zuvor wieder auf false gesetzt
werden.
Der Zielbereich muss mindestens so groß sein, dass er die zuvor definierten Daten (MLEN)
aufnehmen kann. In MW 120 steht zum Beispiel nach dem Auslesen W#16#0008, was
bedeutet, dass das Relais 4 aktiv ist.
Memograph M, RSG45
A0051607
A0051608
