REPARATUR- UND REINIGUNGSVERFAHREN

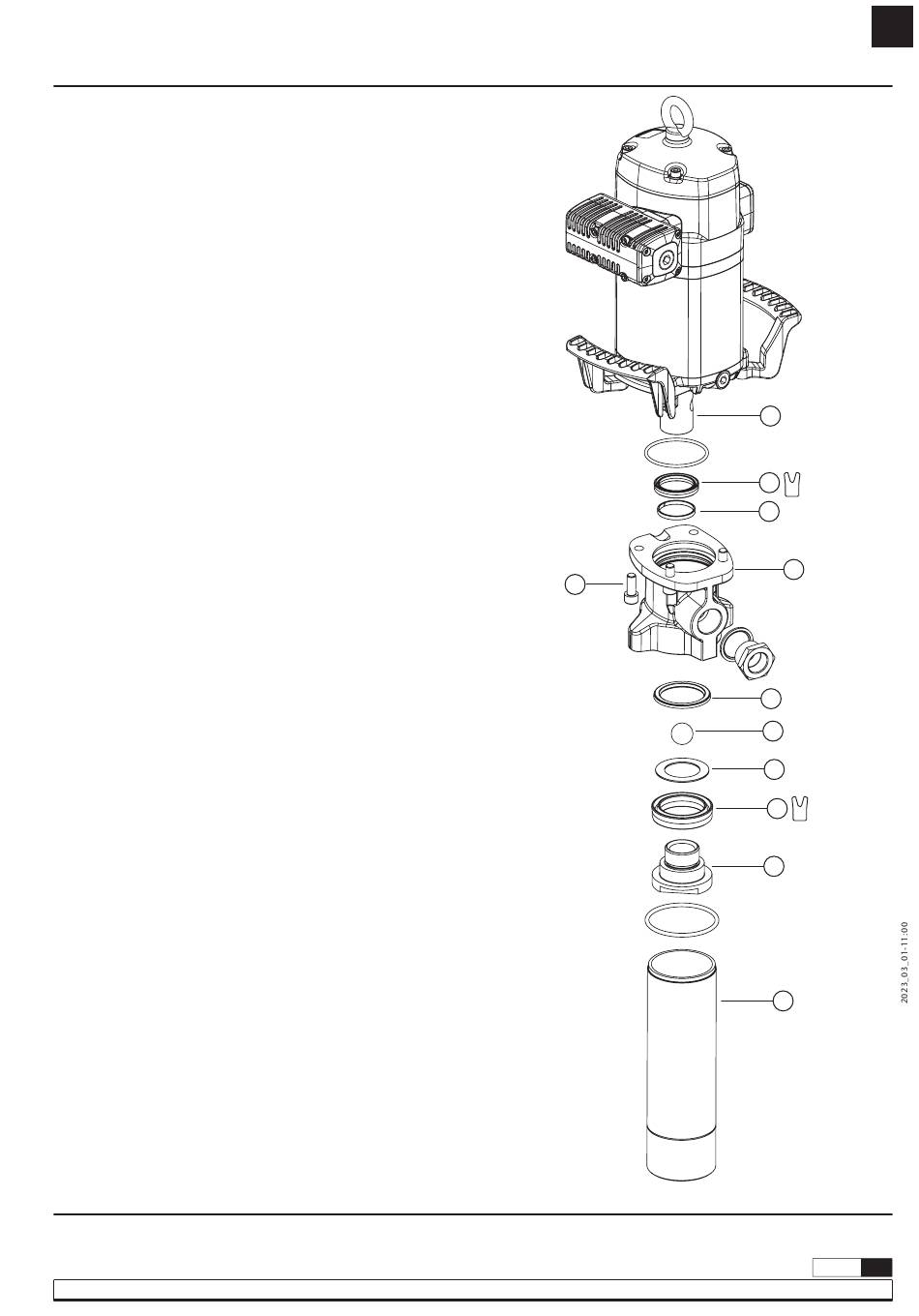

AUSTAUSCH VON UNTERBODEN-DICHTUNGEN (ABB. 8)
Um das Auswechseln der Dichtungen zu erleichtern, empfehlen
wir, die Pumpe am unteren Ende des Hubes anzuhalten.
1. Schrauben Sie den Schlauch (K) vom Materialauslassgehäuse (D) ab.
2. Schrauben Sie den Kolben (J) von der Stange (A) ab. Entfernen Sie die
Kugel (G) und die Unterlegscheibe (H). Die Manschette (I)
wieder anbringen.
3. Die vier Schrauben (E) abschrauben, den Auslasskörper (D) vom
Luftmotor trennen und die beiden Dichtungen (B, F) und den
Führungsring (C) austauschen.
4. In umgekehrter Reihenfolge wieder zusammenbauen, dabei alle
Verbindungen mit Schraubensicherung versehen.
5.HINWEIS: Erforderlichen Dichtungen: Abschnitt AUSTAUSCHKITS.
AUSTAUSCHKITS / TECHNISCHE ANGABEN / ABMESSUNGEN
SIEHE SEITEN: 38, 41 UND 42.
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
E
DE
A
B
LIPPEN AUFWÄRTS
C
D
F
G
H
I
LIPPEN AUFWÄRTS
J
K
Abb. 7
R. 03/23 853 801
29
