PROCEDIMENTOS DE REPARACIÓN Y LIMPIEZA

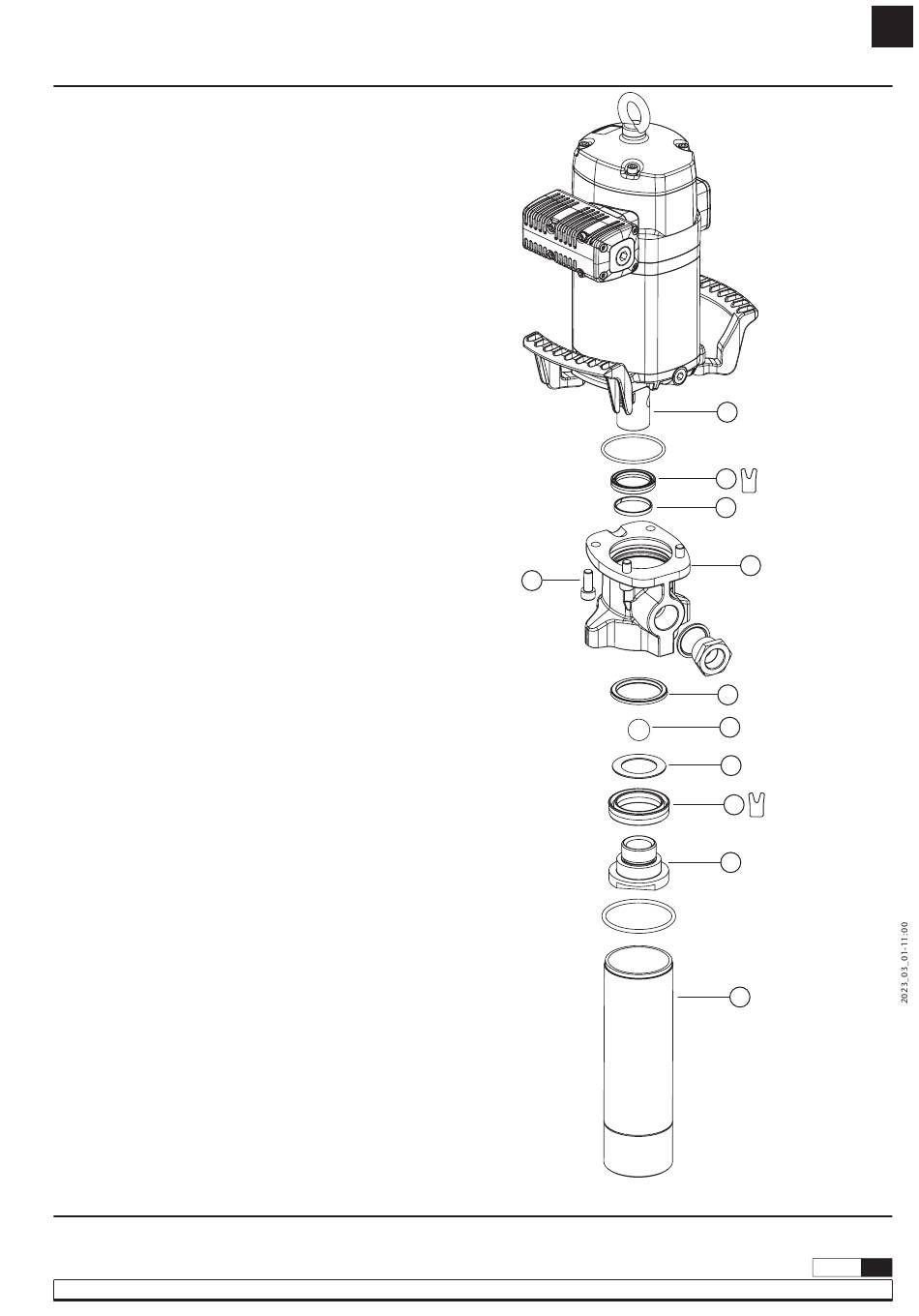

SUSTITUCIÓN JUNTAS BAJOS (FIG. 8)
Para facilitar el proceso de sustitución de las juntas,
recomendamos parar la bomba cerca de la posición inferior de
la carrera.
1. Desenrosque el tubo (K) del cuerpo de salida de fluido (D).
2. Desenrosque el pistón (J) del vástago (A). Quite la bola (G) y la
arandela (H). Sustituya el collarín (I).
3. Desenrosque los cuatro tornillos (E), separe el cuerpo de salida (D)
del motor de aire y sustituya las dos juntas (B, F) y el aro guía (C).
4. Vuelva a montar en orden inverso, aplicando fijador de rosca en
todas las uniones.
5. Todas estas juntas se incluyen en el kit disponible (sección KITS
DE RECAMBIO).
KITS DE RECAMBIO / DATOS TÉCNICOS / DIMENSIONES
PÁGINAS: 44, 47 y 48.
