РЕМОНТ И ОЧИСТКА

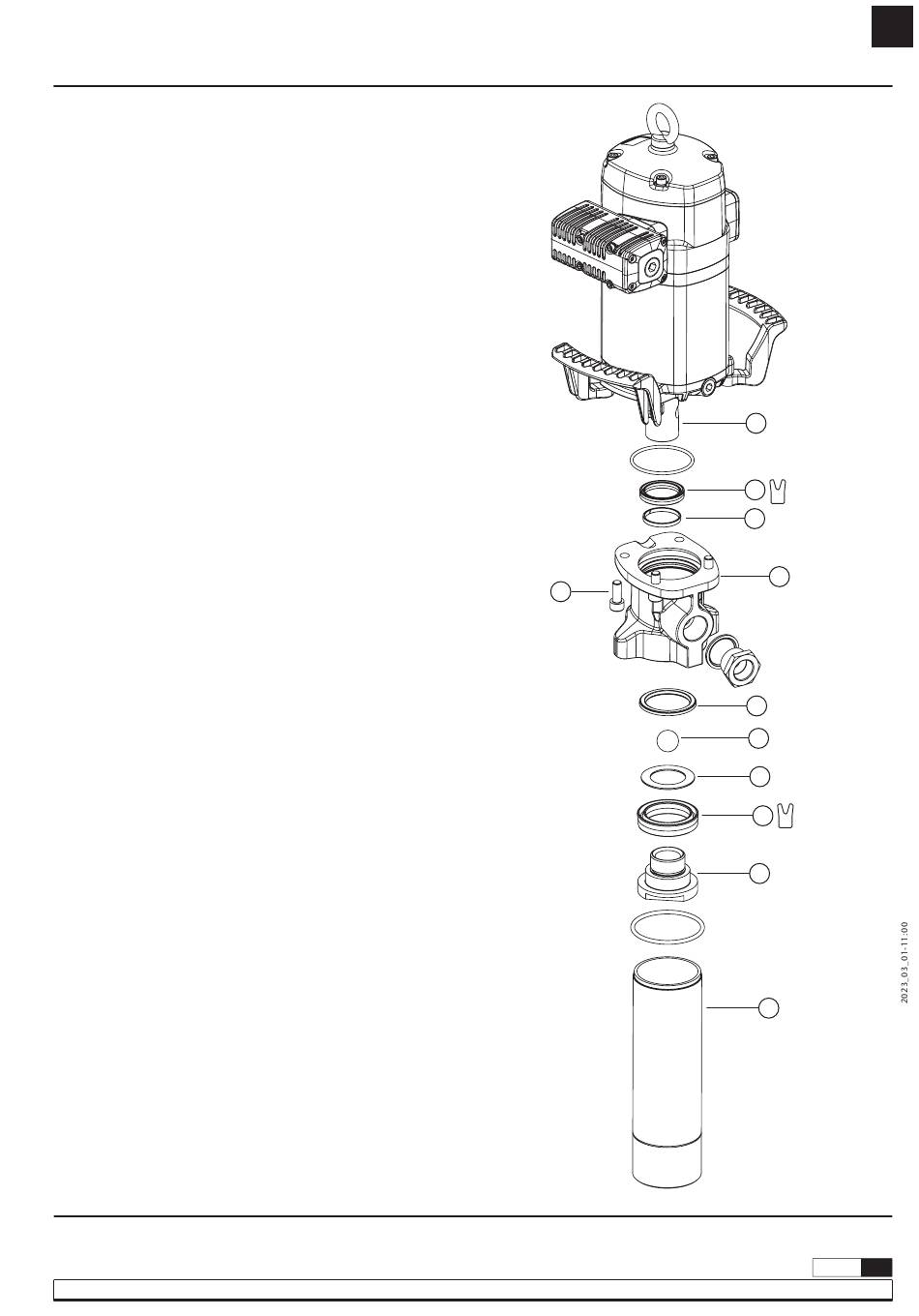

КОМПЛЕКТ НИЖНИХ УПЛОТНЕНИЙ (РИС. 8)
Для облегчения обслуживания рекомендуется остановить
насос вблизи крайнего нижнего положения хода.
1. Выкрутить трубу (K) из корпуса насоса (D).
2. Отвинтить поршень (J) от штока (A). Снять шар (G) и шайбу (H).
Заменить манжету V-образного сечения (I).
3. Отвинтить винты (E), снять корпус выпускного узла (D), заменить
уплотнения (B, F) и направляющее кольцо (C).
4. Выполнить сборку деталей в обратном порядке. При сборке
нанести на все соединения закрепитель резьбы.
5. КОММЕНТАРИИ: Необходимые уплотнения: Раздел Запчасти.
ЗАПЧАСТИ / ТЕХНИЧЕСКИЕ ДАННЫЕ / РАЗМЕРЫ
СТРАНИЦА 44, 47, 48
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
E
RU
A
ГУБКИ МАНЖЕТЫ
B
ДОЛЖНЫ БЫТЬ
ОБРАЩЕНЫ ВВЕРХ
C
D
F
G
H
ГУБКИ МАНЖЕТЫ
I ДОЛЖНЫ БЫТЬ
ОБРАЩЕНЫ ВВЕРХ
J
K
Fig. 8
