Geräteaufbau - Device setup
I
A
J
K
L
B
H
C
G
F
E
D
2
M
N
O
P
R
L
Q

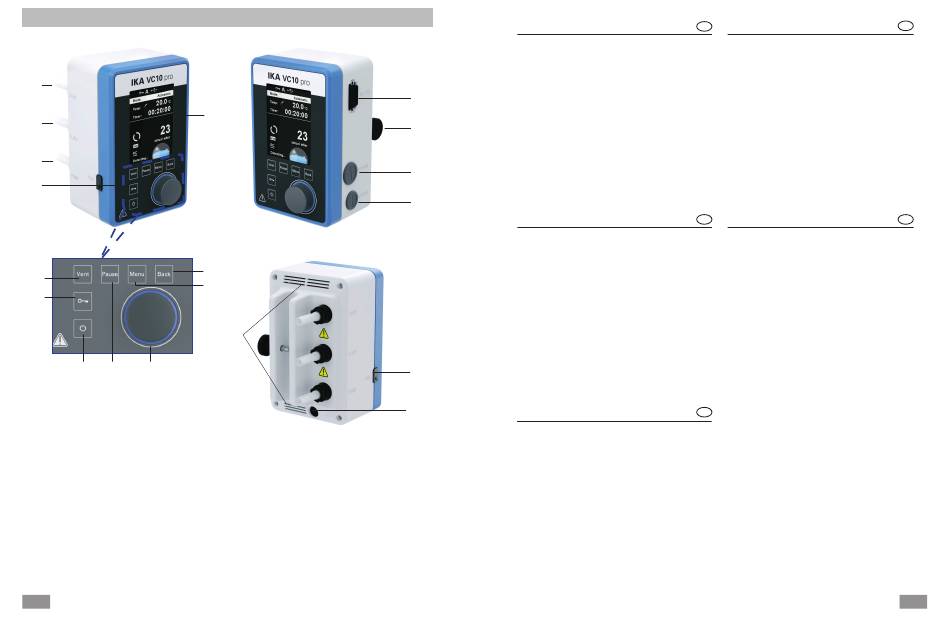

Fig. 1
Pos.
Bezeichnung
A
Display
B
Back-Taste
C
Menu-Taste
D
Dreh-/Druckknopf
E
Pause-Taste
F
Ein/Aus Taste
G
Tastensperre
H
Belüftungs-Taste
I
Belüftungs-Anschluss
J
Rezipient-Anschluss
K
Pumpen-Anschluss
L
USB-Schnittstelle
M
RS 232 Schnittstelle
N
Stativ-Feststellschraube
PT 1000 Temperaturfühler-Schnittstelle (VC 10 pro)
O
P
VACSTAR Pumpen-Schnittstelle
Q
Anschlussbuchse Netzteil 24 W
R
Lüftungsschlitze
Rep.
Désignation
A
Affichage
B
Touche Back
C
Touche Menu
D
Bouton rotatif/pression
E
Touche Pause
F
Touche Marche/Arrêt
G
Verrouillage des touches
H
Touche Ventilation
I
Raccord de ventilation
J
Raccord de récipient
K
Raccord de pompe
L
Interface USB
M
Interface RS 232
N
Vis du statif
Interface de la sonde de température PT 1000 (VC 10 pro)
O
P
Interface de la pompe VACSTAR
Q
Prise de connexion du bloc d'alimentation 24 W
R
Fentes d'aération
编号 名称
显示屏
A
返回按键
B
菜单按键
C
旋/按钮
D
暂停按键
E
电源开关
F
锁定按键
G
通风按键
H
通风管接头
I
回收管接头
J
真空泵接头
K
USB 接口
L
RS 232 接口
M
支架固定螺丝
N
PT 1000 温度传感器插口 (VC 10 pro)
O
MVP 10 真空泵接口
P
电源插口， 24 W
Q
通风槽
R
DE
Item
Designation
A
Display
B
Back key
C
Menu key
D
Rotating/pressing knob
E
Pause key
F
On/Off key
G
Lock key
H
Venting key
I
Venting connection
J
Recipient connection
K
Pump connection
L
USB connection
M
RS 232 connection
N
Stand-locking screw
PT 1000 temperature sensor interface (VC 10 pro)
O
P
VACSTAR pump interface
Q
Connection socket, power supply 24 W
R
Ventilation slots
FR
Поз.
Обозначение
A
Дисплей
B
Клавиша Back (Назад)
C
Клавиша Menu (Меню)
D
Поворотно-нажимная кнопка
E
Клавиша «Пауза»
F
Клавиша «Вкл./выкл.»
G
Блокировка клавиш
H
Клавиша «Вентиляция»
I
Соединение для вентиляции
J
Соединение для сборника
К
Соединение для насоса
L
Интерфейс USB
М
Интерфейс RS 232
N
Установочный винт штатива
Интерфейс датчика температуры PT1000 (VC 10 pro)
O
P
Интерфейс для насосов VACSTAR
Q
Соединительная муфта блока питания 24 Вт
R
Вентиляционные отверстия
ZH
