Raccordement des interfaces
Raccordez les flexibles de vide en tenant compte des raccords (voir
Fig. 1) :
J : Load
Raccord de flexible d=10 mm sur le système à évacuer (récipient)
K : Pump
Raccord de flexible d=10 mm sur la source de vide (p. ex pompe)
I : Vent
Raccord de ventilation d=10 mm, adapté également au raccorde-
ment de gaz inerte.
Si besoin, fixez les flexibles avec des colliers.
Montez les flexibles de vide en fonction de la configuration de
votre appareil.
Raccordez maintenant les câbles de connexion requis en fonction
de la configuration de votre appareil :
L : Interface mini USB
Raccordez le contrôleur de vide VC 10 lite/pro à un PC avec le
câble USB A-Micro B 2.0. L'outil logiciel FUT permet de charger
d'éventuelles mises à jour du logiciel de l'appareil.
M : Interface RS 232
Vous pouvez relier le contrôleur de vide VC 10 lite/pro à un PC, via
un câble d'interface RS 232. La pompe peut fonctionner avec le
logiciel d'appareils de laboratoire labworldsoft
®
en combinaison
avec d'autres appareils. Vous trouverez d'autres informations au
chapitre « Interfaces et sorties ».
P : Sonde de température PT 1000 (VC 10 pro)
Raccordez la sonde de température optionnelle PT 1000.60, PT
1000.61 ou PT 1000.70 (accessoires). La température mesurée (p.
ex. bain de thermostatisation) s'affiche.
La valeur affichée est informative et n'est pas traitée de manière
logique.
Notez que la valeur affichée peut différer d'autres températures
mesurées, en fonction du positionnement de la sonde dans le mi-
Régulation à deux points
Pompe à vide/source de vide avec contrôleur de vide VC 10 pro
Une fois la valeur théorique atteinte, la conduite d'aspiration est
fermée via la vanne de vide intégrée dans l' VC 10 pro. Il est pos-
sible de modifier manuellement la vitesse de la pompe.
Avec les pompes offrant la possibilité d'un réglage de la vitesse,
choisir une vitesse réduite.
En fonctionnement avec la pompe
AVIS
à vide à membrane VACSTAR: La
pompe doit fonctionner sur le
mode «  B  » (redémarrage après
chute de tension).
La source du vide peut aussi être le réseau de vide central du bâ-
timent.
58
lieu, du mélange, ainsi que de l'étalonnage de la sonde.
Des valeurs de mesure erronées ou variables peuvent, p. ex. en
cas d'utilisation d'un bain de thermostatisation, être affichées en
posant la sonde au fond du bain au lieu de la positionner dans le
milieu.
Q : Pompe à vide à membrane VACSTAR (Mini DIN)
Vous pouvez raccorder le contrôleur de vide et la pompe à vide à
membrane VACSTAR à l'aide du câble de connexion analogique
(accessoires), afin d'obtenir une régulation du vide asservie au ré-
gime précise. Le contrôleur de vide détecte la pompe et commute
sur le mode de régulation du vide asservie au régime. La régulation
analogique à deux points est désactivée. Le régime de la pompe
est régulé en fonction de la pression mesurée.
R : Prise de connexion du bloc d'alimentation 24 W
Reliez le bloc d'alimentation universel fourni à la prise située au
dos. Tenez compte des variantes nationales du bloc d'alimenta-
tion !
Explication des abréviations sur les schémas et les configu-
rations suivants :
1 Récipient (charge, p. ex. évaporateur rotatif, réacteur)
2 Dispositif de séparation (flacon de Woulff)
3 Vanne de ventilation
4 Capteur de pression
5 Vanne de vide/robinet à boisseau sphérique
7 Condenseur d'émissions
8 Câble de connexion analogique
9 Source de vide (pompe, vide du bâtiment)
10 Clapet anti-retour VC 10 lite/pro.300

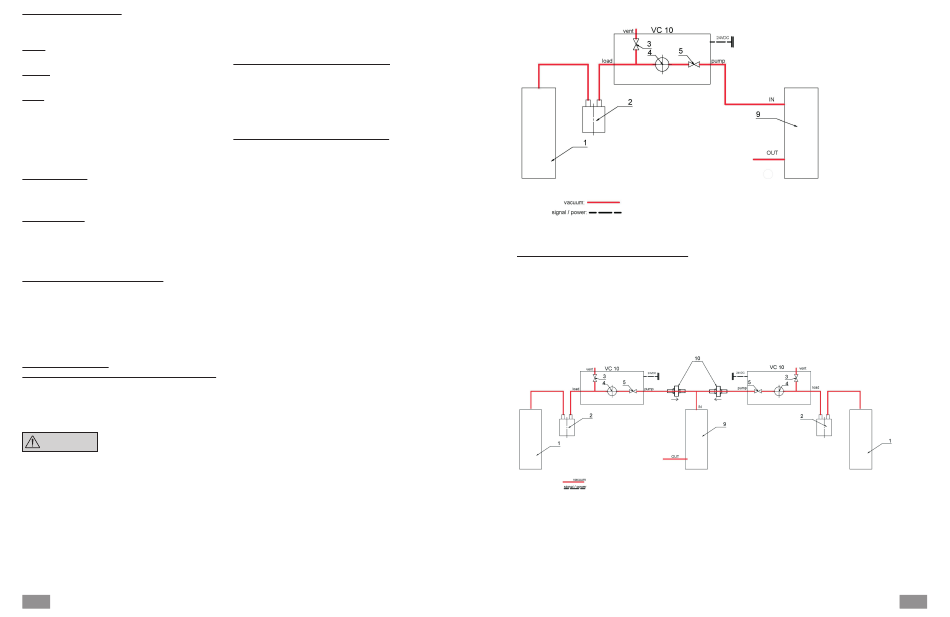

Illustration de la régulation à deux points-Pompe à vide/source de vide avec contrôleur de vide VC 10 pro
Source de vide avec deux contrôleurs de vide VC 10 pro
Une fois la valeur théorique atteinte dans un récipient, la conduite
d'aspiration est fermée via la vanne de vide intégrée dans l' VC
10 pro.
Une source de vide suffisamment puissante (vide du bâtiment,
pompe) peut faire fonctionner plusieurs consommateurs.
Avec les pompes offrant la possibilité d'un réglage de la vitesse,
choisir une vitesse réduite.
Illustration de la source de vide avec deux contrôleurs de vide VC 10 lpro
Un deuxième consommateur peut-être réglé indépendamment du
premier, avec un deuxième régulateur de vide.
59
