pompes de laboratoire N820.18 / N840.18
9 Vanne de
lest d'air
10 Tuyau de
raccorde-
ment
11 Raccords
de
tuyau
Traduction du mode d'emploi original, KNF 317428-317425 02/23
Remplacer la membrane
Pour la pompe, les membranes (7) sont changées les
unes après les autres pour s'assurer que les rondelles
d'ajustage (8) soient utilisées au même nombre qu'aupa-
ravant.
1. Appuyez sur une membrane (7) jusqu'à ce que l'autre
membrane se trouve au point d'inversion supérieur.
2. Dévissez soigneusement à la main la membrane supé-
rieure (7) dans le sens inverse des aiguilles d'une montre.
Veillez à ce que les rondelles d'ajustage situées entre la
membrane et la bielle ne tombent pas dans le corps de
pompe.
Retirez éventuellement les rondelles d'ajustage situées
sur les membranes et placez-les sur le filetage corres-
pondant de la bielle.
Il est impératif que les rondelles d'ajustage soient mon-
tées en même nombre qu'auparavant afin de garantir la
performance pneumatique de la pompe.
3. Vissez à la main la nouvelle membrane (7) et serrez-la à
la main.
4. Réalisez les étapes 1 à 4 pour la deuxième tête de
pompe.
5. Éliminez les membranes (7) remplacées comme il se doit.
Remplacer les joints toriques
9

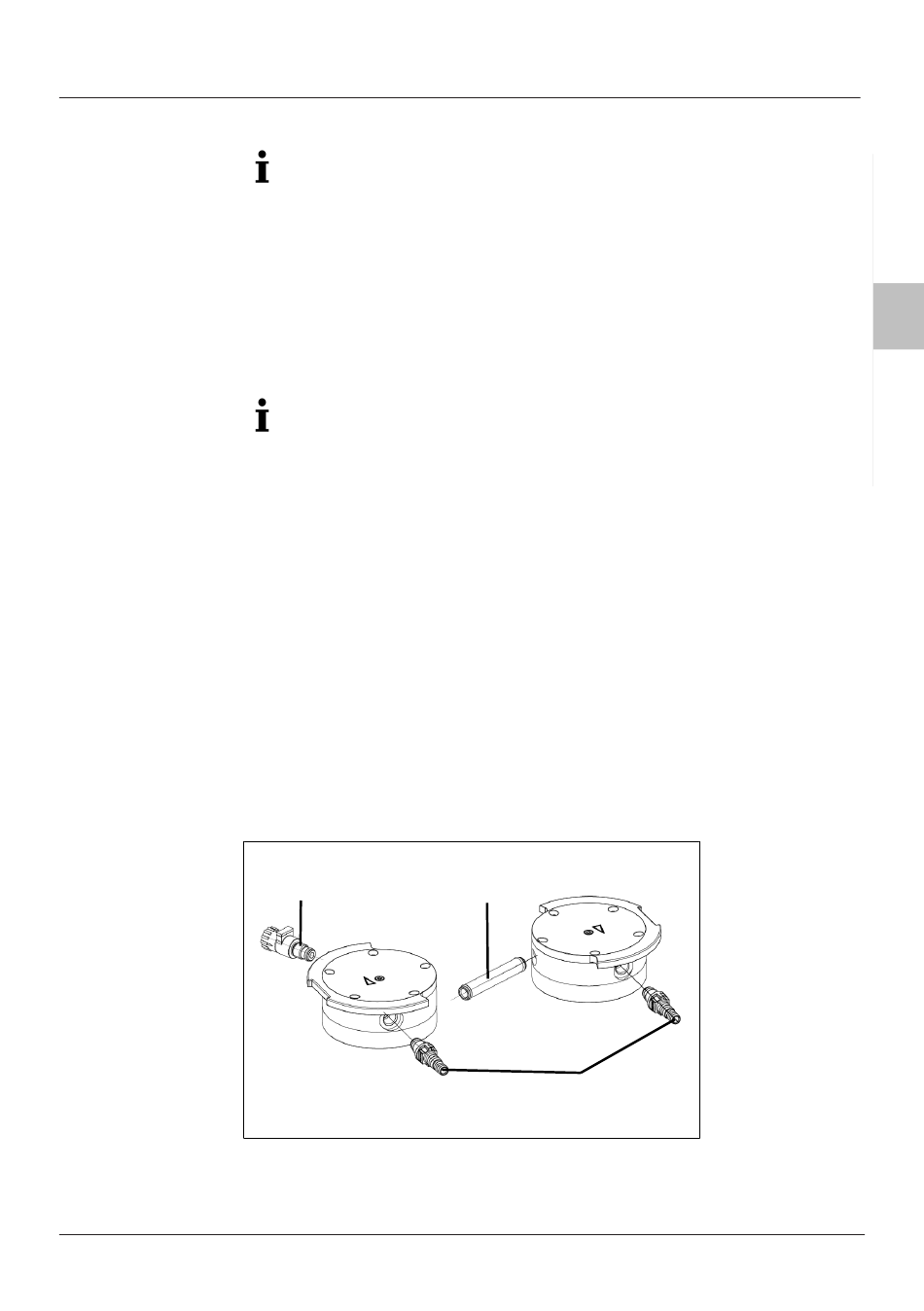

Fig.10: Remplacer les joints toriques
1. Écartez les deux têtes de pompe.
10
11
