Kennzeichnungen an Pressverbindern
Temponox

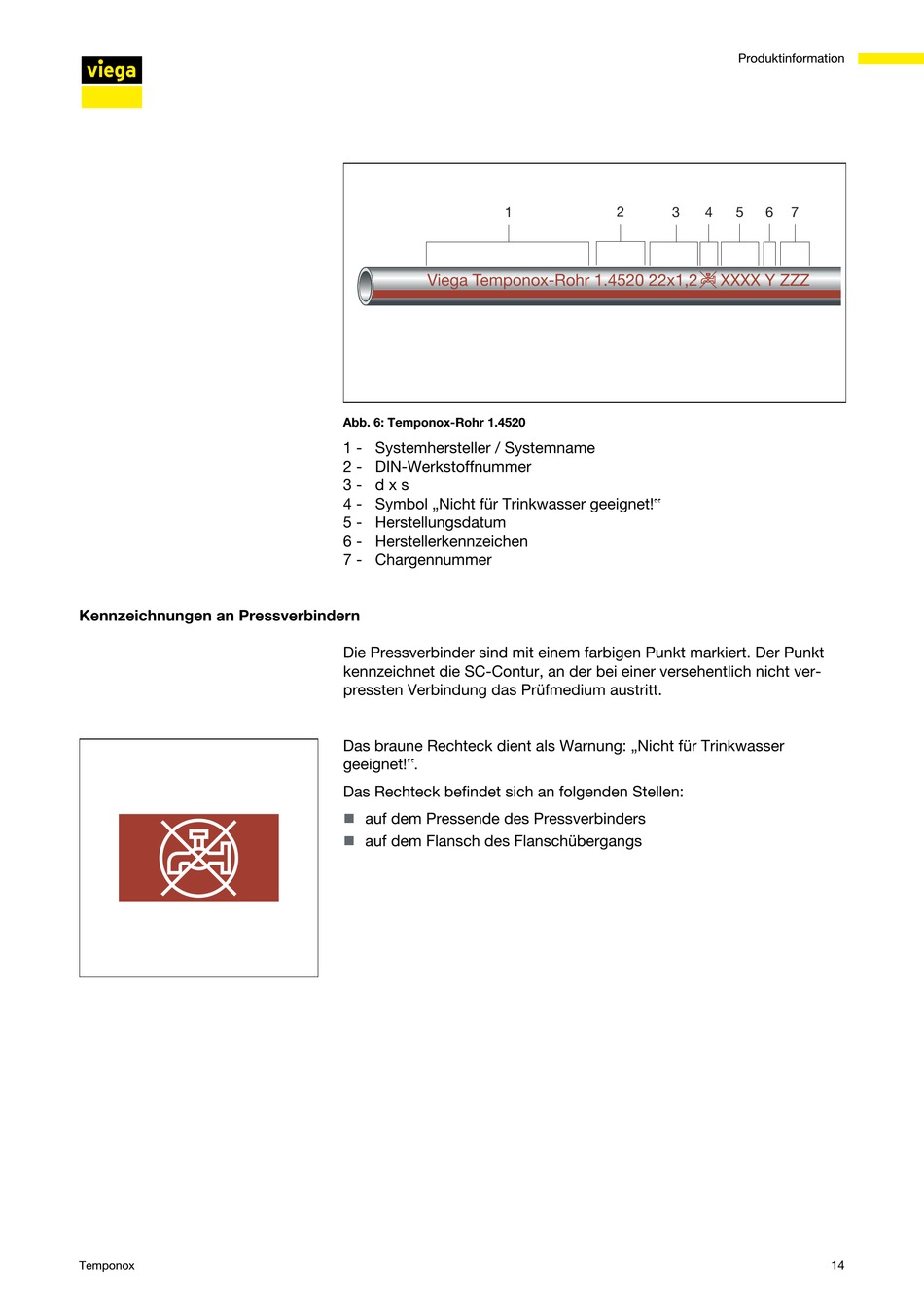

Abb. 6: Temponox-Rohr 1.4520
1 - Systemhersteller / Systemname
2 - DIN-Werkstoffnummer
3 - d x s
4 - Symbol „Nicht für Trinkwasser geeignet!‟
5 - Herstellungsdatum
6 - Herstellerkennzeichen
7 - Chargennummer
Die Pressverbinder sind mit einem farbigen Punkt markiert. Der Punkt
kennzeichnet die SC-Contur, an der bei einer versehentlich nicht ver‐
pressten Verbindung das Prüfmedium austritt.
Das braune Rechteck dient als Warnung: „Nicht für Trinkwasser
geeignet!‟.
Das Rechteck befindet sich an folgenden Stellen:
auf dem Pressende des Pressverbinders
n
auf dem Flansch des Flanschübergangs
n
