Schritt­1

Bestimmung der Montageposition

Die Gelenkarmmarkise vorsichtig aus dem Karton und aus der
Folie nehmen. Gelenkarmmarkise an einem sicheren Ort positio-
nieren, damit sie während der Montagearbeiten nicht verkratzt,
beschädigt oder verschmutzt werden kann.

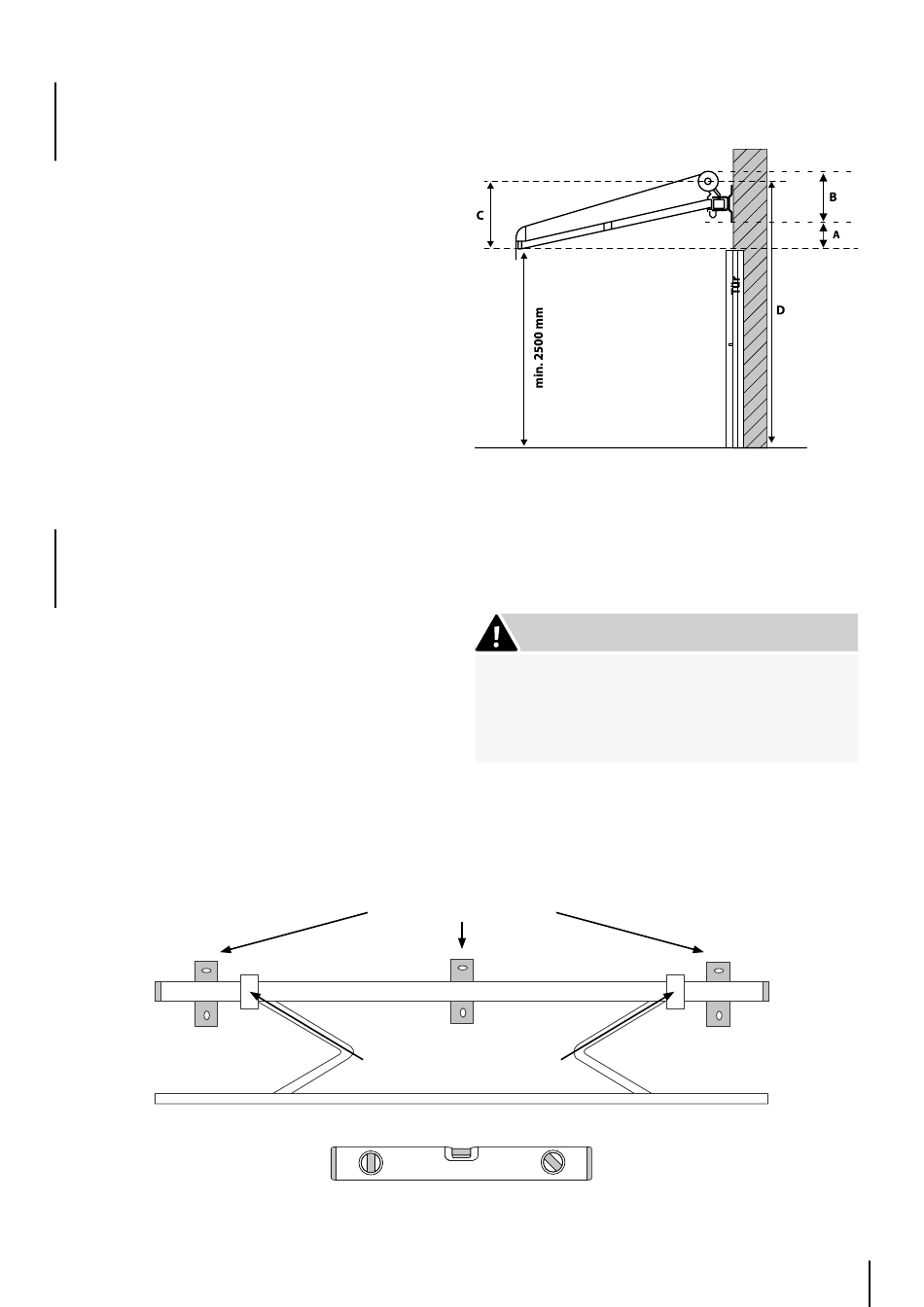

Legen Sie fest, auf welcher Höhe die Gelenkarmmarkise an der
Decke oder Wand befestigt werden soll.
Wenn­sie­über­einer­Tür­anzubringen­ist,­sollte­sie­mindestens­20­
cm über dem Türrahmen montiert werden (A).
Beachten­Sie­dabei­die­Bauhöhe­der­Markise­(B)­von­20­cm.­
Bei der Bestimmung der Installationshöhe (D) muss die Min-
dest-Gesamthöhe (C) der komplett ausgefahrenen Gelenkarm-
markise berücksichtigt werden.
Beachten Sie dabei auch die gewünschte Einstellung des Nei-
gungswinkel.­Je­nach­Steilheit­muss­die­Gelenkarmmarkise­ggf.­
höher gehängt werden um ein Durchgehen zu ermöglichen.
Schritt­2

Positionierung der Halterung

Mit einem Metermaß die Breite der Gelenkarmmarkise ab-
messen und die Positionen der Bohrlöcher mit Hilfe der
Wandhalterungen anzeichnen. Mit Hilfe eines langen Meter-
stabs, einer Wasserwaage und Kreide eine horizontale Linie auf
der gewünschten Höhe ziehen. Die Unterkante und Löcher der
Halterungen an der Wand anzeichnen.
Die Anzahl der Wandhalterungen hängt von der Breite der Ge-
lenkarmmarkise ab.
Es wird empfohlen, die Wandhalterungen möglichst nahe an
den Halterungen der Gelenkarme zu setzen. Die nachfolgende
Skizze zeigt die bestmögliche Positionierung.
V1/2023_E1200
WARNUNG
Der Untergrund ist vor dem Bohrvorgang auf versteckte
Leitungen wie z. B. Wasser, Strom, Gas zu prüfen.
Es besteht die Gefahr von Wasserschäden, Stromschlag
und­Explosion.
Position für
Wandhalterungen
Optional Mittig bei 3,95m
Fixe­Befestigung­Gelenkarme
13
