Montageanleitung
Notice de montage
START
INSEKTENSCHUTZ TÜR
MOUSTIQUAIRE PORTE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Empasa START

Inhaltszusammenfassung für Empasa START

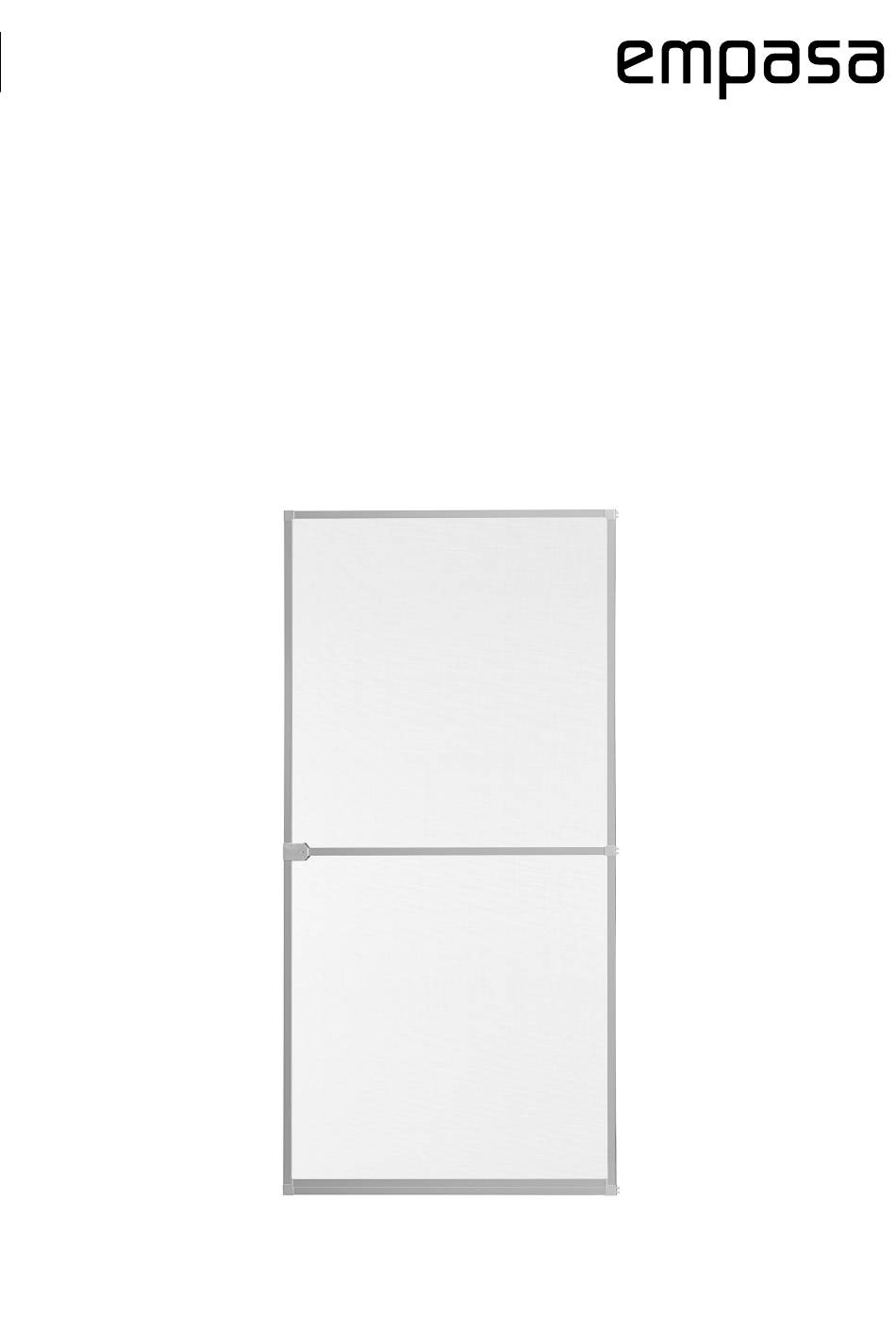

  • Seite 1 Montageanleitung Notice de montage START INSEKTENSCHUTZ TÜR MOUSTIQUAIRE PORTE...
  • Seite 2 Deutsch Français...
  • Seite 3 Inhalt Hinweise / Sicherheitshinweise Maß nehmen � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � Montage Bestimmungsgemäße Verwendung �...

  • Seite 4: Lieferumfang

    Lieferumfang Teilebezeichnung Anzahl Teile-Nr. Für Fehlteile immer die hervorgehobene Teile-Nummer oder den Teilebuchstaben bereit halten. S-0097 Gewebe I-14003-002 Höhenprofile Beispiel: Scharnier N - 0 216 I-14003-002 Querprofil Referenznummer oder I-14004-002 Mittelprofil I-14004-003 Trittschutzprofil Scharnier I-14004-007 T-Verbinder Service- und Kontaktdaten finden Sie auf Seite 14 I-14003-004 Eckverbinder oben links dieser Montageanleitung. I-14003-004 Eckverbinder oben rechts I-14004-008...

  • Seite 5: Rahmenvoransicht

    Rahmenvoransicht Diese Rahmen-Voransicht (Innenansicht) stellt nicht alle Einzelteile dar und dient nur zur visuellen Unterstützung bei der Montage. Diese Ansicht und die nachfolgend erklärte Montage basiert auf einen Türanschlag DIN Links (Innenansicht). V1/2023_10154...

  • Seite 6: Montagehinweise

    Werkzeug Metallsäge Maßband Gehrungslade Cutter oder Schere Akku-/ Bleistift Metallfeile Wasserwaage Metallbohrer Gummihammer Bohrschrauber Ø 2,5 mm Montagehinweise Vorbereitung Hinweis Hinweis Achtung! Der Insektenschutz wird mittels angeschraubten Wenn Sie die Verpackung unvorsichtig mit einem scharfen Scharnieren befestigt. Daher wird bei der Anbringung der Messer oder anderen spitzen Gegenständen öffnen, kön- vorhandene Türrahmen durch Schrauben beschädigt.

  • Seite 7: Maß Nehmen

    Maß nehmen Messen Sie von Türrahmen Innenkante zu Innenkante (lichtes Maß) und notieren Sie sich das Ergebnis. Achtung: Bei abgeschrägten Türrahmen jeweils von der äußersten Rahmenkante aus messen. Ergebnis: H = Höhe Höhe (H) ___________________ cm Breite (B) ___________________ cm B = Breite Bsp�...
  • Seite 8 VORSICHT WARNUNG Kürzen Sie das Quer- und Mittelprofil auf die gemessene 90° Breite B abzüglich 2,4cm. Achten Sie darauf, dass das Quer- und Mittelprofil gleich lang sind. Achten Sie auf einen sauberen und geraden Schnitt. Nach Möglichkeit eine Gehrungslade verwenden. Beispiel: gemessene Breite B = 85 cm B 85 cm - 2,4 cm = 82,6 cm VORSICHT WARNUNG...
  • Seite 9 Im nachfolgenden Schritt wählen Sie die Anschlagseite des Scharniers� Diese Montageanleitung basiert auf Anschlagseite rechts (Außenansicht!)� VORSICHT Hinweis: Das Ausbrechen mit dem beiliegenden Werkzeug ist Öffnen Sie die Aussparungen der Eckverbinder dem Ausbrechwerkzeug unter Umständen schwergängig, Sie können auch ein Cuttermes- Achtung: Die Aussparung darf max. 18 mm tief sein bzw. der Län- ser dazu verwenden.
  • Seite 10 VORSICHT VORSICHT Eckverbinder oben links und rechts auf das Eckverbinder rechts und links auf das Trittschutzprofil Querprofil aufstecken/einschlagen. aufstecken. VORSICHT 90° 90° 90° 90° Insektenschutzrahmen fertigstellen. Achten Sie beim Zusammenbau auf die Anschlagseite bzw. bei Mittelprofil einsetzen/aufstecken. welchem T-Verbinder Scharnier und Griff sitzen, damit Sie diese Verbinden Sie das vorbereitete Querprofil und Trittschutz- richtig zusammen setzen.
  • Seite 11 Händen ist immer leicht fettig. Bei der Montage der Profile Scharnierhalter mit Kreuzschlitzschrauben befestigen. können sich Fingerabdrücke auf den Profilen befinden, dadurch Hinweis: Alternativ können die Scharniere auch mit unserem kann der Kleber des Schaumstoffes schlechter halten. empasa-Universalkleber (bohr-/schraublos) befestigt werden. Diesen erhalten Sie auf www.insektenstop.net. V1/2023_10154...
  • Seite 12 Insektenschutz-Rahmen mittels Befestigungsstäbe kurz Reinigen Sie den Türrahmen auf der zukünftigen Schließseite bringen. (Griffseite Insektenschutztür). Optional: Mittig den Türschließer an den Insektenschutz- Untergrund muss fett-/staubfrei sein. rahmen andrücken und mit Befestigungsstab lang anbringen. VORSICHT WARNUNG 90° Metallstreifen und Magnetstreifen auf Höhe des Insekten- Schutzfolie von den Magnetstreifen ablösen und auf Schließ- Schutzrahmens kürzen.

  • Seite 13: Häufige Fragen

    Häufige Fragen Frage Antwort Muss ich meinen Insektenschutz selbst Ja. Es handelt sich um einen Selbstbausatz, welcher auf die gewünschte zuschneiden? Größe angepasst werden kann. Welches Werkzeug benötige ich zur Montage des Sie benötigen eine Metallsäge, Zollstock, Metallfeile, Bohrmaschine/Akku- Insektenschutzes? schrauber, Metallbohrer (2,5 mm), Gummihammer, Bleistift, Gehrungslade, Cuttermesser und Wasserwaage Umfasst der Lieferumfang auch Montagezubehör? Ja. Alle benötigten Teile zur Montage sind im Lieferumfang enthalten.

  • Seite 14: Technische Daten

    Filatec (Kunststoffgewebe) Material Rahmen Aluminium, Kunststoff Reinigung Service Für alle Fragen rund um die Insektenschutzür „START“ Unsachgemäße Reinigung kann zu Beschädigungen des Insek- steht Ihnen unser Support unter support@empasa�de tenschutzes führen. zur Verfügung� Verwenden Sie zur Reinigung nur ein feuchtes Tuch mit milden Web: Reinigungsmitteln.
  • Seite 15 Sommaire Remarques / Consignes de sécurité Prise de mesures � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � Montage Utilisation conforme à...

  • Seite 16: Contenu Du Carton

    Contenu du carton Désignation des pièces Nombre Pièce-Nr. Pour les pièces manquantes, toujours avoir à disposition le numéro ou la lettre de la pièce mis en évidence. S-0097 Toile moustiquaire I-14003-002 Profilé de hauteur Exemple: Charnière N - 0 216 I-14003-002 Profilé transversal Référence article I-14004-002 Profilé...
  • Seite 17 Aperçu du cadre Cet aperçu du cadre (vue intérieure) ne reflète pas toutes les pièces et sert uniquement de support visuel pour le montage. Cette vue et le montage expliqué ci-dessous sont basés sur une charnière de porte DIN gauche (vue intérieure). V1/2023_10154...
  • Seite 18 Outils Scie à métaux Mètre ruban Boite à onglets Cutter Paire de ciseaux Perceuse/ sans fil Crayon Lime à métaux Niveau à bulle Foret à métaux Maillet caoutchouc Ø 2,5 mm Instructions de montage Préparation Remarque Remarque Attention! La moustiquaire est installée à l'aide de char- Veuillez ouvrir l'emballage avec précaution à l'utilisation nières vissées. Lors de la pose, le cadre de porte existant est d'un cutter ou d'autres objets pointus, vous risquez d'en- donc abîmé...

  • Seite 19: Prise De Mesures

    Prise de mesures Mesurer la distance intérieure du cadre de la porte d’un bout à l’autre et noter le résultat. Attention: Si la porte est chanfreinée, prendre les mesures à partir du bord extérieur du cadre. Résultat: H = Hauteur Hauteur (H) ___________________ cm Largeur (L) ___________________ cm L = Largeur Ex. coupe transversale Montage ATTENTION AVERTISSEMENT Les 4 profilés de hauteur sont raccourcis à la même longueur. Calculez la longueur du profilé en soustrayant 5,4 cm de la haut- 90°...
  • Seite 20 ATTENTION AVERTISSEMENT Raccourcir le profilé transversal et le profilé de poignée à 90° de la largeur mesurée L - 2,4cm. Veillez à ce que les profilés transversaux et le profilé de poignée soient de même longueur. Veillez à ce que la coupe soit nette et droite. Si possible, utiliser une boîte à...
  • Seite 21 Dans l'étape suivante, choisissez le sens de la charnière. Ces instructions de montage se basent sur le côté de butée droit (vue extérieure)! ATTENTION Remarque: Il est possible que l'arrachage avec l'outil fourni soit Ouvrir les encoches des raccords d'angle avec l'outil d'ex- traction . Attention: La profondeur de ces encoches ne doit pas difficile, vous pouvez aussi utiliser un cutter pour cela. dépasser 18 mm ou correspondre à la longueur des charnières (voir également l'étape de montage n° 6).
  • Seite 22 ATTENTION ATTENTION Fixer les raccords d'angle en haut à gauche et à droite sur le Fixer les raccords d´angle en bas à droite et à gauche sur le profilé. Insérer/enfoncer le profilé transversal profilé de protection de seuil ATTENTION 90° 90° 90° 90° Terminer le montage du cadre de moustiquaire Lors de l'assemblage faites attention au côté de la butée ou au Insérer le profilé...
  • Seite 23 Remarque: Il est également possible de fixer les charnières le du joint en mousse de bien tenir. avec notre colle universelle empasa (sans percer ni visser). Vous pouvez l'obtenir sur www.insektenstop.net. V1/2023_10154...
  • Seite 24 Fixer le cadre de la moustiquaire à l'aide des barres de fixation Nettoyez le cadre de la porte du côté de la future fermeture courtes (côté poignée de la porte-moustiquaire). En option: Appuyer le ressort de fermeture au centre du cadre Le support doit être exempt de graisse/poussière. de la moustiquaire et le fixer à l'aide de la tige de barre de fixation longue AVERTISSEMENT 90° Raccourcir la bande métallique et la bande magnétique à Décollez le film de protection des bandes magnétiques la hauteur du cadre de la moustiquaire. coller sur le côté fermeture (= côté poignée) du cadre moustiquai- re.

  • Seite 25: Questions Fréquentes

    Questions fréquentes Questions Réponses Dois-je découper moi-même ma moustiquaire? Oui, il s'agit d'un kit qui peut être adapté à la taille souhaitée. De quels outils ai-je besoin pour installer Vous aurez besoin d'une scie à métaux, d'un mètre ruban, d'une lime à mé- la moustiquaire? taux, une perceuse/ sans fil, foret à métaux (2,5 mm), d'un maillet caoutchouc, d'un crayon, d'une boîte à onglets, d'un cutter et un niveau à bulle. La livraison comprend-elle des accessoires Oui, toutes les pièces nécessaires au montage sont incluses dans la livraison.

  • Seite 26: Caractéristiques Techniques

    Aluminium, Plastique Nettoyage Service Pour toutes les questions concernant la moustiquaire porte Un nettoyage incomplet peut endommager la moustiquaire. battante START, notre assistance est à votre disposition à: support@empasa�de Pour le nettoyage, utilisez uniquement un chiffon humide avec des produits de nettoyage doux. Vous pouvez enlever la poussiè- Web: re de la moustiquaire à...
  • Seite 27 V1/2023_10154...
  • Seite 28 Werner-von-Siemens-Straße 13 | 91522 Ansbach www.empasa.de Hinweis: Irrtümer, Änderungen und Druckfehler vorbehalten. Aktuellste Version als PDF im Downloadbereich auf www.insektenstop.net. Remarque: Sous réserve d'erreurs, de modifications et de fautes d'impression. Version d´actualité téléchargeable comme pdf sur www.insektenstop.net...
