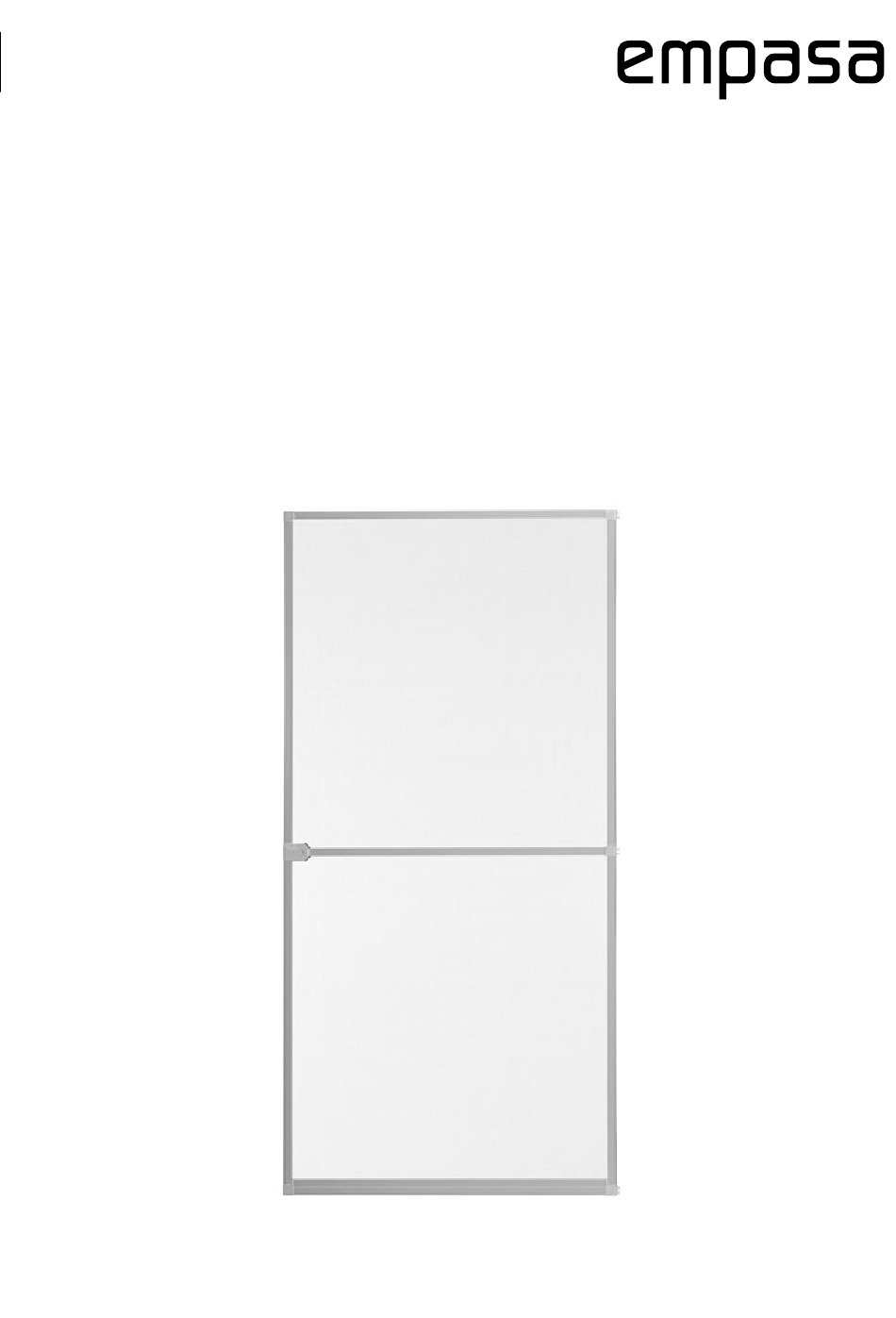

- Seite 1 Montageanleitung Notice de montage START INSEKTENSCHUTZ TÜR MOUSTIQUAIRE PORTE...
-
Seite 2: Inhaltsverzeichnis
Inhalt Hinweise / Sicherheitshinweise Maß nehmen ..................Montage Bestimmungsgemäße Verwendung . -
Seite 3: Lieferumfang
Lieferumfang Teilebezeichnung Anzahl Teile-Nr. Für Fehlteile immer die hervorgehobene Teile-Nummer oder den Teilebuchstaben bereit halten. S 0097 Gewebe Höhenprofile I-14003 002 Beispiel: Scharnier N 0 216 I-14003 002 Querprofil Referenznummer oder I-14004 002 Mittelprofil I-14004 003 Trittschutzprofil Scharnier T-Verbinder I-14004 007 I-14003 004 Eckverbinder oben links dieser Montageanleitung. -
Seite 4: Rahmenvoransicht
Rahmenvoransicht Diese Rahmen-Voransicht (Innenansicht) stellt nicht alle Einzelteile dar und dient nur zur visuellen Unterstützung bei der Montage. Diese Ansicht und die nachfolgend erklärte Montage basiert auf einen Türanschlag DIN Links (Innenansicht). V2/2023_10154... -
Seite 5: Werkzeug
Werkzeug Metallsäge Maßband Gehrungslade Cutter oder Schere Akku-/ Bleistift Metallfeile Wasserwaage Metallbohrer Gummihammer Bohrschrauber Montagehinweise Vorbereitung Hinweis Hinweis Achtung! Der Insektenschutz wird mittels angeschraubten Wenn Sie die Verpackung unvorsichtig mit einem scharfen Scharnieren befestigt. Daher wird bei der Anbringung der Messer oder anderen spitzen Gegenständen öffnen, kön- vorhandene Türrahmen durch Schrauben beschädigt. -
Seite 6: Maß Nehmen
Maß nehmen Messen Sie von Türrahmen Innenkante zu Innenkante (lichtes Maß) und notieren Sie sich das Ergebnis. Achtung: Bei abgeschrägten Türrahmen jeweils von der äußersten Rahmenkante aus messen. Ergebnis: H = Höhe Höhe (H) ___________________ cm Breite (B) ___________________ cm B = Breite Bsp. - Seite 7 VORSICHT Verletzungsgefahr! Kürzen Sie das Quer- und Mittelprofil auf die gemessene Breite B Achten Sie darauf, dass das Quer- und Mittelprofil gleich lang sind. Achten Sie auf einen sauberen und geraden Schnitt. Nach Möglichkeit eine Gehrungslade verwenden. Beispiel: gemessene Breite B VORSICHT Verletzungsgefahr! auf die gemessene Breite B...
- Seite 8 Im nachfolgenden Schritt wählen Sie die Anschlagseite des Scharniers. Diese Montageanleitung basiert auf Anschlagseite rechts (Außenansicht!). Verletzungsgefahr! Hinweis: Das Ausbrechen mit dem beiliegenden Werkzeug ist Öffnen Sie die Aussparungen der Eckverbinder dem Ausbrechwerkzeug unter Umständen schwergängig, Sie können auch ein Cutter- Achtung: messer dazu verwenden.
- Seite 9 Verletzungsgefahr! Verletzungsgefahr! Eckverbinder oben links und rechts auf das Eckverbinder rechts und links auf das Trittschutzprofil Querprofil aufstecken/einschlagen. aufstecken. Verletzungsgefahr! Insektenschutzrahmen fertigstellen. Achten Sie beim Zusammenbau auf die Anschlagseite bzw. bei Mittelprofil einsetzen/aufstecken. welchem T-Verbinder Scharnier und Griff sitzen, damit Sie diese Verbinden Sie das vorbereitete Querprofil und Trittschutz- richtig zusammen setzen.
- Seite 10 Haut an den Händen ist immer leicht fettig. Bei der Montage der enthalten). Scharnierhalter mit Kreuzschlitzschrauben Profile können sich Fingerabdrücke auf den Profilen befinden, befestigen. dadurch kann der Kleber des Schaumstoffes schlechter halten. Hinweis: Alternativ können die Scharniere auch mit unserem empasa-Universalkleber (bohr-/schraublos) befestigt werden. Diesen erhalten Sie auf www.insektenstop.net. V2/2023_10154...
- Seite 11 Insektenschutz-Rahmen mittels Befestigungsstäbe kurz Reinigen Sie den Türrahmen auf der zukünftigen Schließseite bringen. (Griffseite Insektenschutztür). Optional: Mittig den Türschließer an den Insektenschutz- Untergrund muss fett-/staubfrei sein. rahmen andrücken und mit Befestigungsstab lang anbringen. VORSICHT Verletzungsgefahr! Verletzungsgefahr! Metallstreifen und Magnetstreifen auf Höhe des Insekten- Schutzfolie von den Magnetstreifen ablösen und auf Schließ- Schutzrahmens kürzen.
- Seite 12 Verletzungsgefahr! Insektenschutz-Rahmen schließen und über die gesamte Höhe Gesamtansicht. fest an den bestehenden Türrahmen drücken, damit die Metall- streifen am bestehenden Türrahmen haften bleiben. Insektenschutztür danach öffnen und Metallstreifen nochmals fest an den Rahmen drücken, damit diese fest haften. Hinweis Bei Sonneneinstrahlung und starker Erwärmung je nach Einbausituation, wird der verwendete Kleber an den Me- tallstreifen weich und kann sich durch die Zugkräfte des...
-
Seite 13: Häufige Fragen
Frage Antwort Muss ich meinen Insektenschutz selbst zuschneiden? Größe angepasst werden kann. Welches Werkzeug benötige ich zur Montage des Sie benötigen eine Metallsäge, Zollstock, Metallfeile, Bohrmaschine/Akku- Insektenschutzes? Cuttermesser und Wasserwaage Umfasst der Lieferumfang auch Montagezubehör? Wie lange benötige ich für eine Montage des Insektenschutzes? Anspruch. -
Seite 14: Technische Daten
Filatec (Kunststoffgewebe) Material Rahmen Aluminium, Kunststoff Reinigung Service Für alle Fragen rund um die Insektenschutzür „START“ Unsachgemäße Reinigung kann zu Beschädigungen des Insek- steht Ihnen unser Support unter support@empasa.de tenschutzes führen. zur Verfügung. Verwenden Sie zur Reinigung nur ein feuchtes Tuch mit milden Reinigungsmitteln. - Seite 28 Werner-von-Siemens-Straße 13 | 91522 Ansbach www.empasa.de Hinweis: Irrtümer, Änderungen und Druckfehler vorbehalten. Aktuellste Version als PDF im Downloadbereich auf www.insektenstop.net. Remarque : Sous réserve d'erreurs, de modifications et de fautes d'impression. Version d'actualité téléchargeable comme pdf sur www.insektenstop.net...
