Empasa START Montageanleitung

Empasa START Montageanleitung

Insektenschutz für türen
Vorschau ausblenden Andere Handbücher für START:

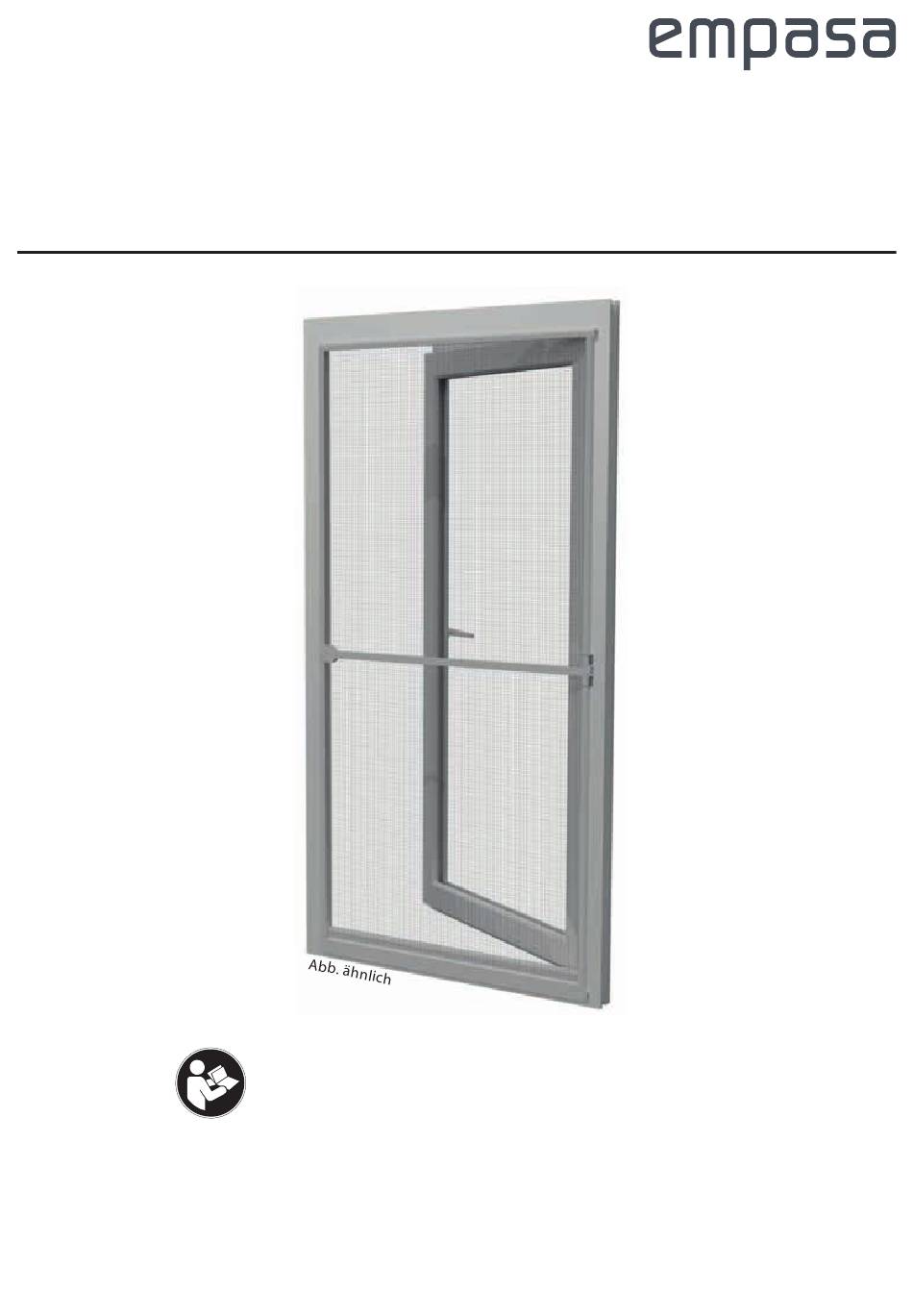

Montage-Anleitung
Insektenschutz für Türen START
Bitte vor Montage sorgfältig alle Punkte lesen!
Anleitung aufbewahren und bei Weitergabe
des Produktes mit aushändigen!
P01044
1
V1-2022/10154
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Empasa START

  • Seite 1 Montage-Anleitung Insektenschutz für Türen START Bitte vor Montage sorgfältig alle Punkte lesen! Anleitung aufbewahren und bei Weitergabe des Produktes mit aushändigen! P01044 V1-2022/10154...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhalt ���������������������������������������������������������������������������������������������������� 3 Rahmenvoransicht ����������������������������������������������������������������������������������������� 4 Benötigtes Werkzeug ��������������������������������������������������������������������������������������� 5 Allgemeines ���������������������������������������������������������������������������������������������� 5 Montageanleitung lesen und aufbewahren ���������������������������������������������������������������� 5 Zeichenerklärung ������������������������������������������������������������������������������������� 5 Sicherheit ������������������������������������������������������������������������������������������������ 6 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������� 6 Haftung ��������������������������������������������������������������������������������������������� 6 Vorbereitung ���������������������������������������������������������������������������������������������� 7 Maß nehmen ���������������������������������������������������������������������������������������������� 7 Montage �������������������������������������������������������������������������������������������������...
  • Seite 3: Inhalt

    Inhalt Bezeichnung Anzahl Teile-Nr. Legende: Für Fehlteile immer die hervorgehobene Teile-Nummer oder S-0097 A Gewebe den Teilebuchstaben bereithalten. B Höhenprofile I-14003-002 I-14003-002 Beispiel: C Querprofil I-14004-002 D Mittleprofil E Trittschutzprofil I-14004-003 Scharnier N - 0 216 I-14004-007 F T-Verbinder G1 Eckverbinder oben links I-14003-004 Referenznummer G2 Eckverbinder oben rechts...
  • Seite 4: Rahmenvoransicht

    Rahmenvoransicht Diese Rahmen-Voransicht (Innenansicht) stellt nicht alle Einzelteile dar und dient nur zur visuellen Unterstützung bei der Montage. Diese Ansicht und die nachfolgend erklärte Montage basiert auf einen Türanschlag DIN Links (Innenansicht). P01044 V1-2022/10154...
  • Seite 5: Benötigtes Werkzeug

    Allgemeines Montageanleitung lesen und aufbewahren Diese Montageanleitung gehört zu diesem Insektenschutz für Türen START, im nachfolgenden nur noch Insektenschutz genannt. Sie enthält wichtige Informationen zur Montage und Handhabung. Lesen Sie die Bedienungsanleitung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie den Insektenschutz für Türen zusammenbauen und einsetzen.
  • Seite 6: Sicherheit

    Sicherheit Bestimmungsgemäße Verwendung Der Insektenschutz darf nur für den bestimmungsgemäßen, nicht gewerblichen Gebrauch (Anbringung von außen auf den vorhandenen Türrahmen, zum Schutz vor Eindringen von Insekten) verwendet werden. Bei missbräuchlicher Nutzung kann es zu erheblichen Gefährdungen kommen. Zusätzliche Belastungen dieses Insektenschutzes durch angehängte Gegenstände oder Bedienung über die mechanischen Begrenzungen hinaus können zur Beschädigung des Insektenschutzes führen und sind daher nicht zulässig.
  • Seite 7: Vorbereitung

    Vorbereitung HINWEIS! Beschädigungsgefahr! Wenn Sie die Verpackung unvorsichtig mit einem scharfen Messer oder anderen spitzen Gegenständen öffnen, können Sie den Insektenschutz beschädigen. Gehen Sie daher beim Öffnen der Verpackung vorsichtig vor. Nehmen Sie die Einzelteile des Insektenschutzes aus der Verpackung. Prüfen Sie ob die Lieferung vollständig ist.
  • Seite 8: Montage

    Montage Die 4 Höhenprofile B werden gleichlang gekürzt. Errechnen VORSICHT! Sie die Profillänge, in dem Sie von ihrer gemessenen Höhe 90° 5,4cm abziehen und das daraus resultierende Schnittmaß der Gesamthöhe durch 2 teilen. Achten Sie darauf, das alle 4 Profile nach dem kürzen, die gleiche Länge haben.
  • Seite 9 Montage VORSICHT! Wählen Sie die Anschlagsseite (= Scharnierseite). Diese Montageanleitung basiert auf Anschlagsseite Rechts. Öffnen Sie die Aussparungen der Eckverbinder und mit dem Ausbrechwerkzeug . Achtung: Die Aussparung darf max. 18 mm tief sein bzw. der Länge der Scharniere entsprechen (siehe auch Montageschritt Nr. 6). Hinweis: Das Ausbrechen mit dem beiliegenden Werkzeug ist unter Umständen schwergängig, Sie können auch ein Cuttermesser dazu verwenden.
  • Seite 10 Montage VORSICHT! VORSICHT! Eckverbinder oben links G2 und rechts G1 auf das Eckverbinder rechts H und links I auf das Trittschutzprofil E Querprofil B aufstecken/einschlagen. aufstecken. VORSICHT! 90° 90° 90° 90° Insektenschutzrahmen fertigstellen. Mittelprofil D einsetzen/aufstecken. Verbinden Sie das vorbereitete Querprofil C und Trittschutzprofil E mit den Höhenprofilen B . Achten Sie beim Zusammenbau auf die Anschlagseite bzw.
  • Seite 11 Ø 2 mm Bohrer vorbohren (Je nach Untergrund ist ein geeigneter Bohrer zu verwenden, nicht im Lieferumfang enthalten). Scharnierhalter L mit Kreuzschlitzschrauben O befestigen. HINWEIS: Alternativ können die Scharnier auch mit unserem empasa-Scharnierkleber (bohr-/schraublos) befestigt werden. Diesen erhalten Sie auf www.insektenstop.net. P01044 V1-2022/10154...
  • Seite 12 Montage Reinigen Sie den Türrahmen auf der zukünftigen Schließseite Insektenschutz-Rahmen mittels Befestigungsstäbe kurz P (Griffseite Insektenschutztür). anbringen. Untergrund muss fett-/staubfrei sein. Optional: Mittig den Türschließer N an den Insektenschutz- Rahmen andrücken und mit Befestigungsstab lang Q anbringen. VORSICHT! Fertige Ansicht. Magnetstreifen T und Metallstreifen U auf Höhe des Insekten-Schutzrahmens kürzen.
  • Seite 13: Reinigung

    Reinigung Unsachgemäße Reinigung kann zu Beschädigungen des Insektenschutzes führen. Verwenden Sie zur Reinigung nur ein feuchtes Tuch mit milden Reinigungsmitteln. Das Gewebe können Sie mit einem Staubsauger (Bürstenaufsatz) oder Handbesen von Staub befreien. Verwenden Sie keine scharfen oder metallischen Gegenstände wie Messer, harte Spachtel und dergleichen. Aufbewahrung Falls Sie den Insektenschutzrahmen (z.
  • Seite 14: Häufige Fragen

    Häufige Fragen Muss ich meinen Insektenschutz selbst zuschneiden? Ja. Es handelt sich um einen Selbstbausatz, welcher auf die gewünschte Größe angepasst werden kann. Welches Werkzeug benötige ich zur Montage des Sie benötigen eine Metallsäge, Zollstock, Metallfeile, Insektenschutzes? Bohrmaschine/Akkuschrauber, Gummihammer, Bleistift, Gehrungslade, Cuttermesser und Wasserwaage Umfasst der Lieferumfang auch Montagezubehör? Ja.
  • Seite 15: Technische Daten

    Technische Daten Modell: Insektenschutz für Türen START Maße: - max. Aufbaumaß 100x210 cm (jeweils Rahmenaußenkante) - max. Türöffnung 96 x 207 cm (von Innenkante zu Innenkante vorhandener Türrahmen) Auflagefläche (Türrahmen): Schließseite, oben und unten ca. min. 1,5 cm Scharnierseite min. 2,5 cm Gewicht: ca.
  • Seite 16: Entsorgung

    Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung. © Copyright Nachdruck oder Vervielfältigung (auch auszugsweise) nur mit Genehmigung der: empasa GmbH Im Herrmannshof 10 91595 Burgoberbach Germany 2022 Diese Druckschrift, einschließlich aller ihrer Teile, ist urheberrechtlich geschützt.
