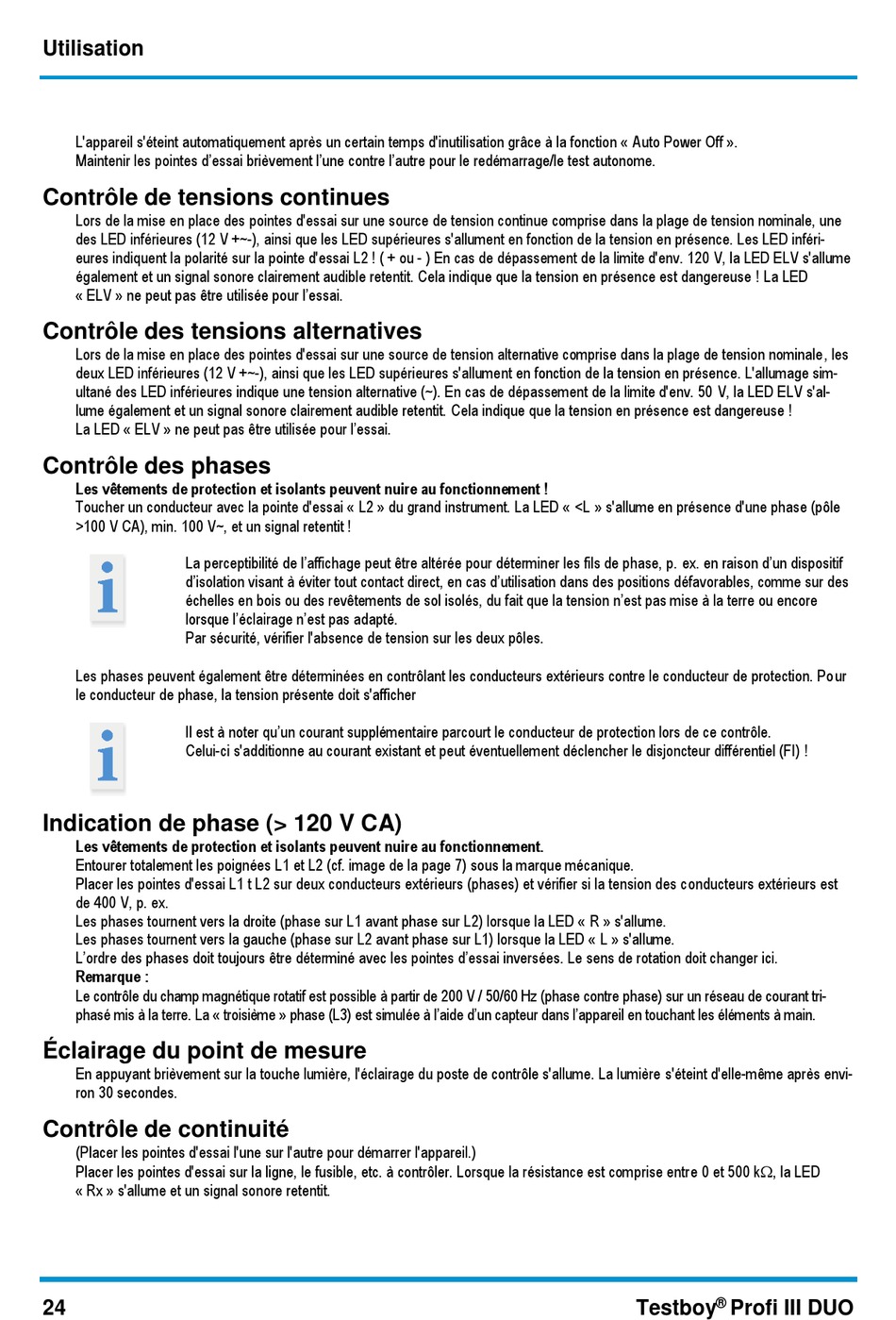

Utilisation
L'appareil s'éteint automatiquement après un certain temps d'inutilisation grâce à la fonction « Auto Power Off ».
Maintenir les pointes d'essai brièvement l'une contre l'autre pour le redémarrage/le test autonome.
Contrôle de tensions continues
Lors de la mise en place des pointes d'essai sur une source de tension continue comprise dans la plage de tension nominale, une
des LED inférieures (12 V +~-), ainsi que les LED supérieures s'allument en fonction de la tension en présence. Les LED inféri-
eures indiquent la polarité sur la pointe d'essai L2 ! ( + ou - ) En cas de dépassement de la limite d'env. 120 V, la LED ELV s'allume
également et un signal sonore clairement audible retentit. Cela indique que la tension en présence est dangereuse ! La LED
« ELV » ne peut pas être utilisée pour l'essai.
Contrôle des tensions alternatives
Lors de la mise en place des pointes d'essai sur une source de tension alternative comprise dans la plage de tension nominale, les
deux LED inférieures (12 V +~-), ainsi que les LED supérieures s'allument en fonction de la tension en présence. L'allumage sim-
ultané des LED inférieures indique une tension alternative (~). En cas de dépassement de la limite d'env. 50 V, la LED ELV s'al-
lume également et un signal sonore clairement audible retentit. Cela indique que la tension en présence est dangereuse !
La LED « ELV » ne peut pas être utilisée pour l'essai.
Contrôle des phases
Les vêtements de protection et isolants peuvent nuire au fonctionnement !
Toucher un conducteur avec la pointe d'essai « L2 » du grand instrument. La LED « <L » s'allume en présence d'une phase (pôle
>100 V CA), min. 100 V~, et un signal retentit !
La perceptibilité de l'affichage peut être altérée pour déterminer les fils de phase, p. ex. en raison d'un dispositif
d'isolation visant à éviter tout contact direct, en cas d'utilisation dans des positions défavorables, comme sur des
échelles en bois ou des revêtements de sol isolés, du fait que la tension n'est pas mise à la terre ou encore
lorsque l'éclairage n'est pas adapté.
Par sécurité, vérifier l'absence de tension sur les deux pôles.
Les phases peuvent également être déterminées en contrôlant les conducteurs extérieurs contre le conducteur de protection. Pour
le conducteur de phase, la tension présente doit s'afficher
Il est à noter qu'un courant supplémentaire parcourt le conducteur de protection lors de ce contrôle.
Celui-ci s'additionne au courant existant et peut éventuellement déclencher le disjoncteur différentiel (FI) !
Indication de phase (> 120 V CA)
Les vêtements de protection et isolants peuvent nuire au fonctionnement.
Entourer totalement les poignées L1 et L2 (cf. image de la page 7) sous la marque mécanique.
Placer les pointes d'essai L1 t L2 sur deux conducteurs extérieurs (phases) et vérifier si la tension des conducteurs extérieurs est
de 400 V, p. ex.
Les phases tournent vers la droite (phase sur L1 avant phase sur L2) lorsque la LED « R » s'allume.
Les phases tournent vers la gauche (phase sur L2 avant phase sur L1) lorsque la LED « L » s'allume.
L'ordre des phases doit toujours être déterminé avec les pointes d'essai inversées. Le sens de rotation doit changer ici.
Remarque :
Le contrôle du champ magnétique rotatif est possible à partir de 200 V / 50/60 Hz (phase contre phase) sur un réseau de courant tri-
phasé mis à la terre. La « troisième » phase (L3) est simulée à l'aide d'un capteur dans l'appareil en touchant les éléments à main.
Éclairage du point de mesure
En appuyant brièvement sur la touche lumière, l'éclairage du poste de contrôle s'allume. La lumière s'éteint d'elle-même après envi-
ron 30 secondes.
Contrôle de continuité
(Placer les pointes d'essai l'une sur l'autre pour démarrer l'appareil.)
Placer les pointes d'essai sur la ligne, le fusible, etc. à contrôler. Lorsque la résistance est comprise entre 0 et 500 k, la LED
« Rx » s'allume et un signal sonore retentit.
24
®
Testboy
Profi III DUO
