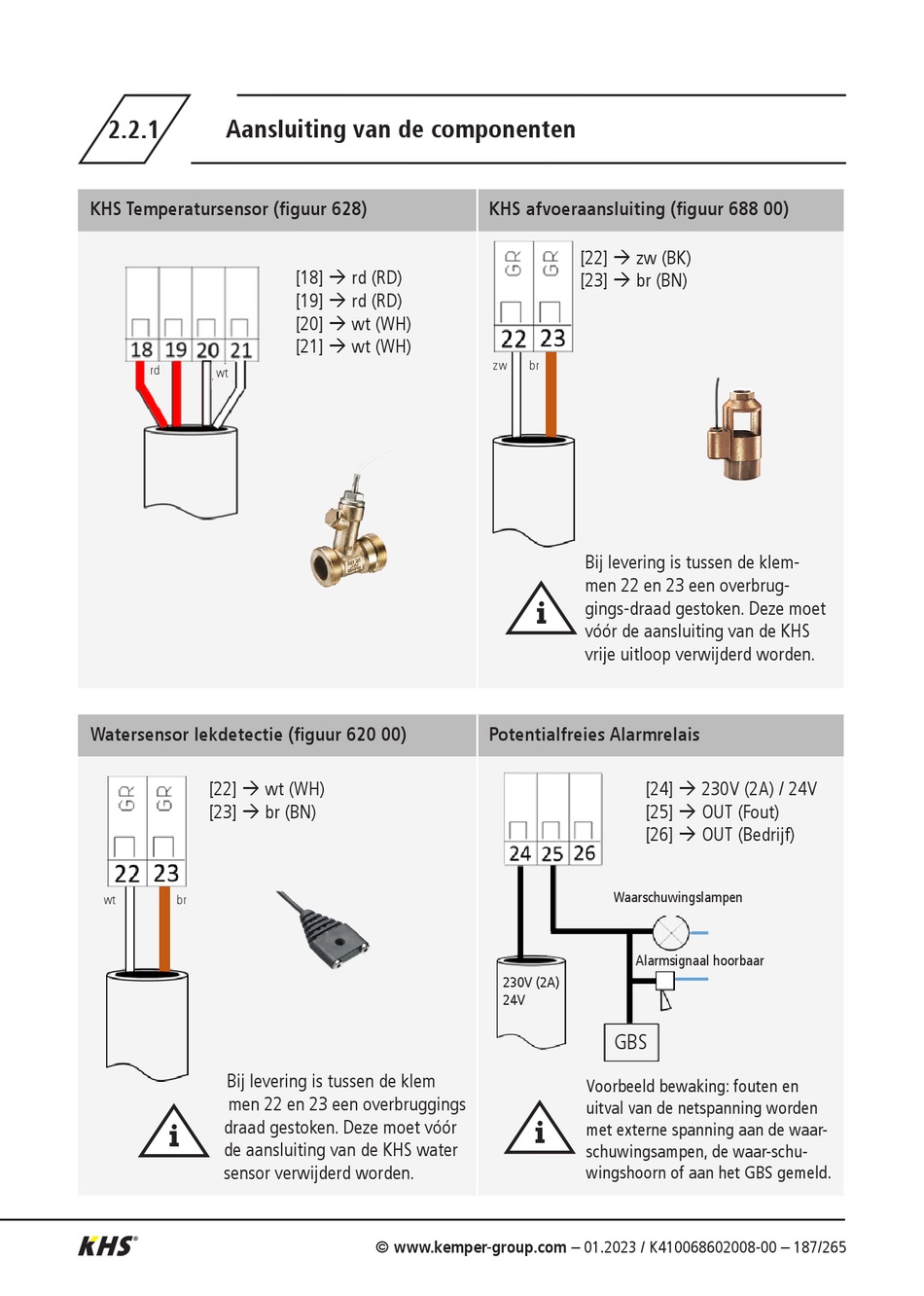

Aansluiting van de componenten
2.2.1
KHS Temperatursensor (figuur 628)
rd
wt
Watersensor lekdetectie (figuur 620 00)
[22]  wt (WH)
[23]  br (BN)
wt br
Bij levering is tussen de klem
men 22 en 23 een overbruggings
draad gestoken. Deze moet vóór
de aansluiting van de KHS water
sensor verwijderd worden.
[18]  rd (RD)
[19]  rd (RD)
[20]  wt (WH)
[21]  wt (WH)
© www.kemper-group.com – 01.2023 / K410068602008-00 – 187/265
KHS afvoeraansluiting (figuur 688 00)
[22]  zw (BK)
[23]  br (BN)
zw br
Bij levering is tussen de klem-
men 22 en 23 een overbrug-
gings-draad gestoken. Deze moet
vóór de aansluiting van de KHS
vrije uitloop verwijderd worden.
Potentialfreies Alarmrelais
[24]  230V (2A) / 24V
[25]  OUT (Fout)
[26]  OUT (Bedrijf)
Waarschuwingslampen
Alarmsignaal hoorbaar
230V (2A)
24V
GBS
Voorbeeld bewaking: fouten en
uitval van de netspanning worden
met externe spanning aan de waar-
schuwingsampen, de waar-schu-
wingshoorn of aan het GBS gemeld.
