Kemper KHS VAV-PLUS Einbau- Und Bedienungsanleitung

Kemper KHS VAV-PLUS Einbau- Und Bedienungsanleitung

Vollstrom-absperrventil
Vorschau ausblenden Andere Handbücher für KHS VAV-PLUS:
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1
DE Einbau- und Bedienungsanleitung

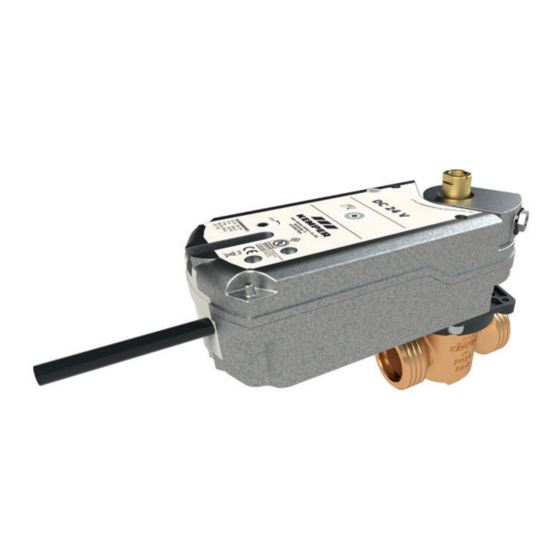

VAV-PLUS Vollstrom-Absperrventil mit Federrückzug-Stellantrieb
24 V DC-Ausführung - Figur 686 01
230 V AC-Ausführung - Figur 686 05
EN Installation and operating instructions
quarter turn stop valve PLUS with spring reset servo drive
24 V DC-version - Figure 686 01
230 V AC-version - Figure 686 05
FR Instructions d'installation et d'utilisation
VAV-PLUS Vanne d'arrêt à passage intégral avec
servomoteur à ressort de rappel
Version 24 V CC
Version 230 C CA - Figure 686 05
IT Istruzioni di montaggio e d'uso
VAV-PLUS Valvola di chiusura flusso pieno con attuatore con
ritorno a molla
24 V versione DC - Articolo 686 01
230 V versione AC - Articolo 686 05
NL Installatie- en bedieningshandleiding
afsluiter met servomotor met veerretour
24 V DC-uitvoering
230 V AC-uitvoering - Figuur 686 05
!
- Figure 686 01
- Figuur 686 01
2
12
22
32
42
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Kemper KHS VAV-PLUS

  • Seite 1 DE Einbau- und Bedienungsanleitung VAV-PLUS Vollstrom-Absperrventil mit Federrückzug-Stellantrieb 24 V DC-Ausführung - Figur 686 01 230 V AC-Ausführung - Figur 686 05 EN Installation and operating instructions quarter turn stop valve PLUS with spring reset servo drive 24 V DC-version - Figure 686 01 230 V AC-version - Figure 686 05 FR Instructions d’installation et d’utilisation VAV-PLUS Vanne d‘arrêt à...
  • Seite 2: Inhaltsverzeichnis

    Richtlinien Figur 686 01 I 686 05 - Nichtbeachten der Anleitung, - fehlerhaftem Einbau und/oder Gebrauch, RoHS-Richtlinie 2011/65/EU - eigenständiger Modifikation am Produkt, Richtlinie 2004/108/EG (2014/30/EU) zur - sonstiger, fehlerhafter Bedienung. elektromagnetischen Verträglichkeit Richtlinie 2006/95/EG (2014/35/EU) Niederspannungsrichtlinie 2 /52 – K410068601001-00 / 01.2021 – © www.kemper-olpe.
  • Seite 3: Sicherheitshinweise Für Montage

    Verlet- müll, sondern muss sachgemäß zungen zur Folge haben können. entsorgt werden. Warnung! Kennzeichnet Ge- fahren, die zu Verletzungen, Sachschäden oder Verunreini- gung des Trinkwassers führen können. © www.kemper-olpe.de – 01.2021 / K410068601001-00 – 3 / 52...
  • Seite 4: Eigenschaften I Technische Daten

    < 85 % rF (relative Feuchte) ohne Kondensation Schutzgrad IP54 Laufgeräusche < 30 dB(A) Antriebsgewicht 1,3 kg 1,2 kg Rückmeldung Stellungsrückmeldung 0...10 V Anschlusskabel 0,9 m, 4 x 0,75 mm² 1,2 m, 2 x 0,75 mm² 4 / 52 – K410068601001-00 / 01.2021 – © www.kemper-olpe.de...
  • Seite 5: Maße

    Innensechskant (SW1) [mm] Werkstoffe Beschreibung Figur 686 01 I 686 05 Gehäuse Innenoberteil Rotguss und Edelstahl Spindel Rotguss Dichtelemente EPDM Kupplungsstück Rotguss Antriebsgehäuse Leichtmetallguss Achsadapter Stahl Flanschadapter Polyamid Durchflussbegrenzer POM Hostaform © www.kemper-olpe.de – 01.2021 / K410068601001-00 – 5 / 52...
  • Seite 6: Montage

    Stellantrieb aufstecken Der Stellantrieb besitzt 8 Ausrichtstufen, die Antrieb fest auf Konus aufdrücken. in 45° Schritten ausrichtbar sind. Hierzu ist die passende Stellung des Stellantriebes, je nach Platzverhältnis, zu wählen. 6 / 52 – K410068601001-00 / 01.2021 – © www.kemper-olpe.de...
  • Seite 7: Grundstellung Ventil Einstellen

    Getriebe aufziehen Getriebe feststellen Das Ventil kann mittels beiliegender Kurbel geöffnet werden. Dazu Kurbel in Sechskant stecken und gegen den Uhrzeigersinn drehen. Bei Bedarf kann diese Position mit einem Kreuzschraubendreher fixiert werden. © www.kemper-olpe.de – 01.2021/ K410068601001-00 – 7 / 52...
  • Seite 8: Einbausituation Als Spülventil

    PK = rosa, Stellungsrückmel- Schalter Schalter dung 0...10 V y0 = 0V = Ventil ZU 10V = Ventil voll AUF Hinweis! Die rote und graue Ader müssen verbunden werden. 8 / 52 – K410068601001-00 / 01.2021 – © www.kemper-olpe.de...
  • Seite 9: Wartung

    Oberteil (A) in das Gehäuse (1) einsetzen und bis zum Anschlag positionieren. Das Oberteil wird mit einem Maulschlüssel SW 17 und einem Anzugsmoment von 20 Nm angezogen. Montage Stellantrieb wie unter Punkt 3 beschrieben. © www.kemper-olpe.de – 01.2021 / K410068601001-00 – 9 / 52...
  • Seite 10: Ersatzteile

    Ersatzteile Ersatzteilliste Figur 686 Position Bezeichnung Bestellnr. Oberteil DN 15/20 E012068600020-KP Oberteil DN 25 E012068600025-KP Oberteil DN 32 E012068600032-KP 10 / 52 – K410068601001-00 / 01.2021 – © www.kemper-olpe.de...
  • Seite 11: Gebr. Kemper Gmbh + Co. Kg

    Gemäß VDE 0815: Die Angabe von Signalübertragungsleitungen hinsichtlich des Durchmessers ist in mm aufgeführt. Gebr. KEMPER GmbH + Co. KG Harkortstraße 5 D-57462 Olpe info@kemper-olpe.de www.kemper-olpe.de     Stand: 04/2020 © www.kemper-olpe.de – 01.2021 / K410068601001-00 – 11 / 52...
  • Seite 52: Gebr. Kemper Gmbh + Co. Kg

    Gebr. Kemper GmbH + Co. KG Service-Hotline +49 2761 891-800 Harkortstraße 5 www.kemper-olpe.de D-57462 Olpe info@kemper-olpe.de 52 / 52 – K410068601001-00 / 01.2021 – © www.kemper-olpe.de...
