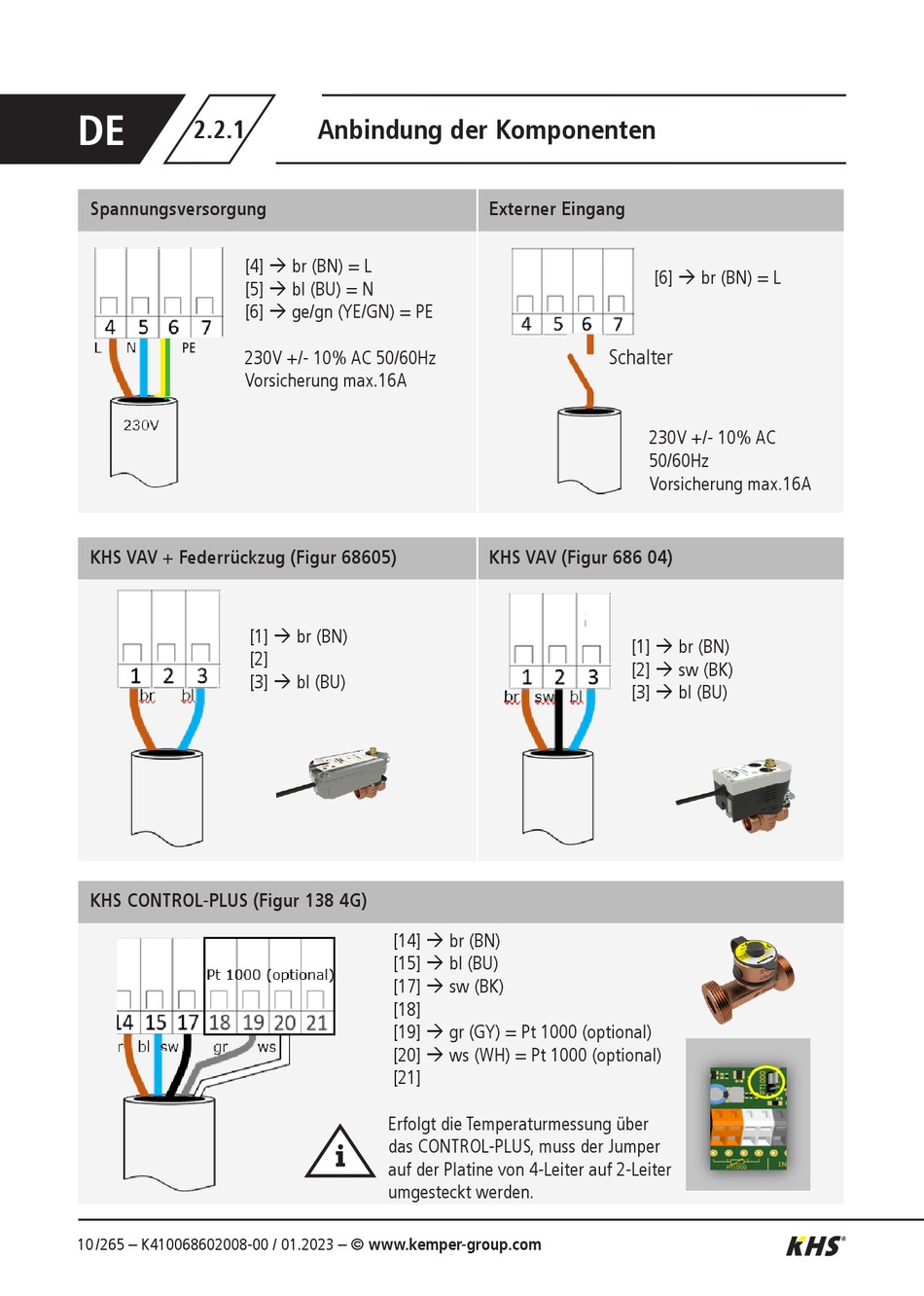

Anbindung Der Komponenten - Kemper KHS Mini-Systemsteuerung MASTER 2.1 Montage- Und Bedienungsanleitung

DE
2.2.1
Spannungsversorgung
[4]  br (BN) = L
[5]  bl (BU) = N
[6]  ge/gn (YE/GN) = PE
PE
230V +/- 10% AC 50/60Hz
Vorsicherung max.16A
KHS VAV + Federrückzug (Figur 68605)
[1]  br (BN)
[2]
[3]  bl (BU)
KHS CONTROL-PLUS (Figur 138 4G)
10 /265 – K410068602008-00 / 01.2023 – © www.kemper-group.com

Anbindung der Komponenten

Externer Eingang
KHS VAV (Figur 686 04)
[14]  br (BN)
[15]  bl (BU)
[17]  sw (BK)
[18]
[19]  gr (GY) = Pt 1000 (optional)
[20]  ws (WH) = Pt 1000 (optional)
[21]
Erfolgt die Temperaturmessung über
das CONTROL-PLUS, muss der Jumper
auf der Platine von 4-Leiter auf 2-Leiter
umgesteckt werden.
[6]  br (BN) = L
Schalter
230V +/- 10% AC
50/60Hz
Vorsicherung max.16A
[1]  br (BN)
[2]  sw (BK)
[3]  bl (BU)
